TDA7294 1.0低音炮板PCB

热门关键词：无刷电机发烧电容功放板无线耳机电子制作遥控飞机

热门品牌：昊极三洋台湾宝工优利德胜利

商品货号：001245501

商品品牌：

销售价：¥19.00 （不含配送费用）

商品评分：10 （共 0 人评论，0 个咨询）

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

商品介绍：

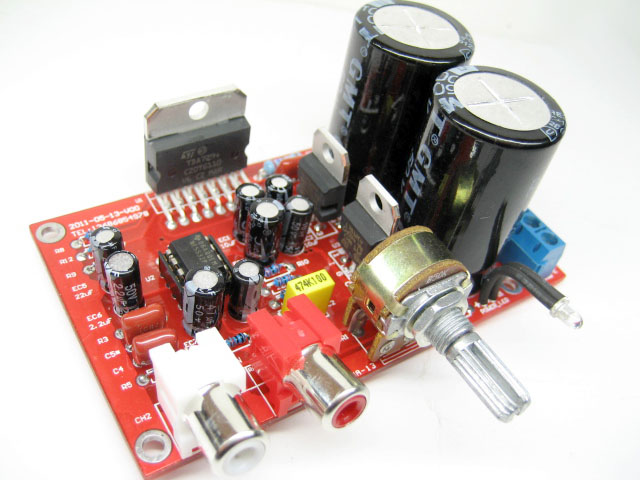

TDA7294低音炮PCB，电路采用原装意法半导体（ST品牌）TDA7294音频功率放大，低频处理电路采用德州仪器（TI品牌)NE5532，本电路最大输出功率可达100W。PCB布局合理，无噪音，性价比高。

本电路可根据DIY朋友的喜好来调整低音的输出频率，只要更换电路中C5*的容量，就可以改变输出频率，电容容量从103、223、323、473、683、104范围选择，哪个频率适合您就选哪个~~，需要全频输出，去掉C5*就好。（注：如果您喜欢更低一些的频率的话，可以将C4由原224更换为474，R10由原22K更换为47K，只要您的低音喇叭能够承受这种频率，否则因喇叭承受不了低频的冲击会出现打底的破音！！！)设计十分人性化，满足朋友们的不同需求，体积小巧，使用非常灵活，既可单独用作1.0功率放大，也可用两片板合并为大功率2.0应用，还可以将您现有的2.0功放升级为大功率2.1低音炮功放。

适用电源变压器范围：交流双11V~26V，双电源直流供电范围：正负35V以内。 (注：直流供电要用V+ GND V-三条线输出的DC电源。不可以使用单电源连接使用，比如笔记本电脑电源就是单电源）。输入的电源功率（在适用范围内）越大，功放的输出功率就越足，相应需要配用更大的散热片哦~~

注：连接双电源变压器输入时，请千万注意三条线的正确接入，否则通电就烧坏IC。

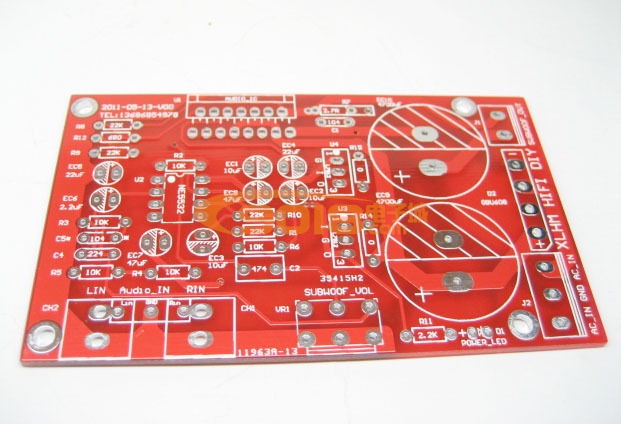

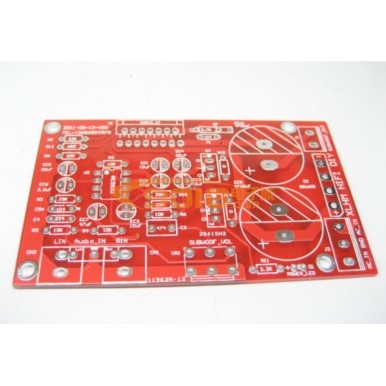

本PCB采用高档双层玻纤板，红油阻焊层，沉铜喷锡工艺，品质可见。

规格：约53MM*91MM

板上标明了元件及参数，非常适合DIY朋友们一试哦~~
