TDA2030A功放板 NE5532前级发烧低音炮2.0功放板成品件 DIY功放

热门关键词：无刷电机发烧电容功放板无线耳机电子制作遥控飞机

热门品牌：昊极三洋台湾宝工优利德胜利

TDA2030A功放板 NE5532前级发烧低音炮2.0功放板成品件 DIY功放

商品货号：001245001

商品品牌：

销售价：¥49.00 （不含配送费用）

商品评分：10 （共 0 人评论，0 个咨询）

配置：未选择

不带散热器选中

您已选择：请选择配置

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

输出声道：

双声道（立体声）

功率范围：

1-30W

商品介绍：

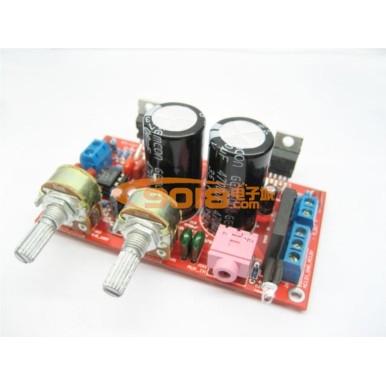

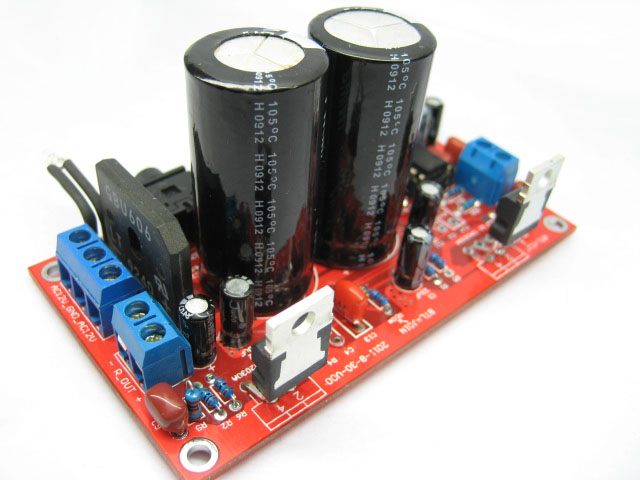

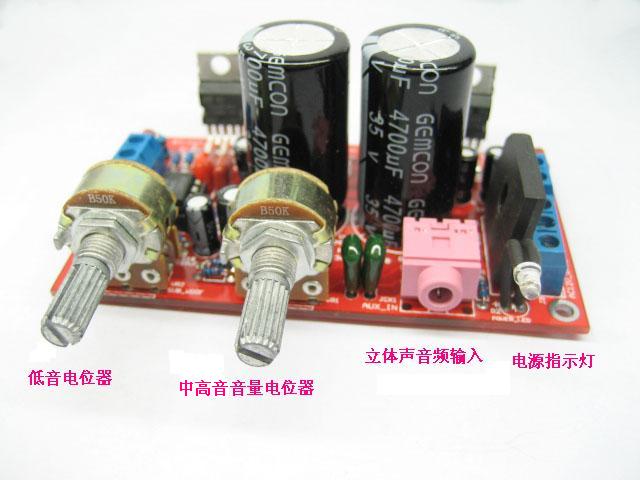

本套件采用两颗原装意法半导体(ST品牌)TDA2030A音频功率放大，低频信号放大及低频处理采用德州仪器(TI品牌)NE5532，电路设计灵活，可使用四种不同的应用方案，是爱好DIY朋友的最佳帮手。为方便用户连接音源设备，本套件采用了3.5立体声音频输入插座。两个电位器分别控制中高音音量与低音音量。本套件同时可兼容使用TDA2050、LM1875。PCB板使用高档双层玻纤板，沉铜喷锡工艺，做工精良，音质通透，低音低沉有力，是一款不可多得的好方案。

电源参数：交流双12V 功率30W以上（IC的发热量与输入电源功率成正比）

最大输出功率：36Wx1（BTL应用） 18W*2 （2.0应用）
输出阻抗：低音喇叭8欧姆（BTL应用） 左右喇叭4欧姆至8欧姆（2.0应用）

PCB规格：5*9CM

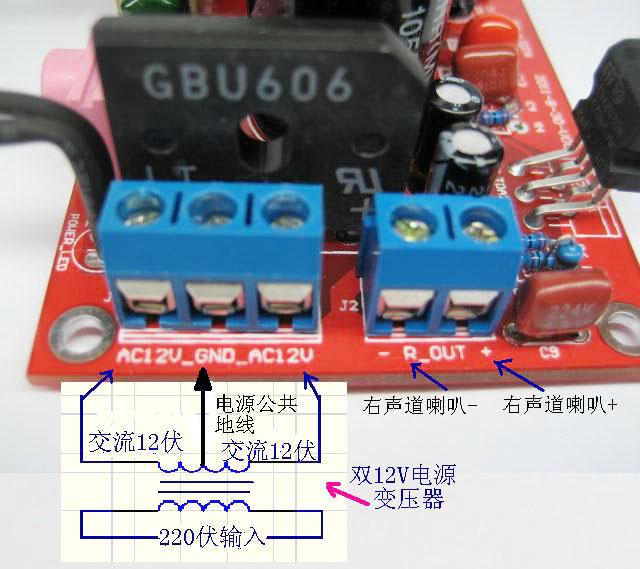

为了保证产品的音质，也同时保证我们听到产品发出的完美声音是相同的，请您按照上述参数来输入，并按照我们给出的接线图连接，连接双电源变压器输入时，请千万注意三条线的正确接入，否则通电就烧坏IC，(直流供电要用V+ GND V-三条线=正电压-公共电源地线-负电压，这样的DC电源，不可以使用如笔记本电源这种单电源连接使用）谢谢合作！

本套件价格不含散热片，请另配。需安装散热片才能通电工作，安装散热片时请同时装好绝缘片、矽胶片，涂上导热硅脂，各位朋友试机前切记！否则容易因操作不当烧坏功放IC！

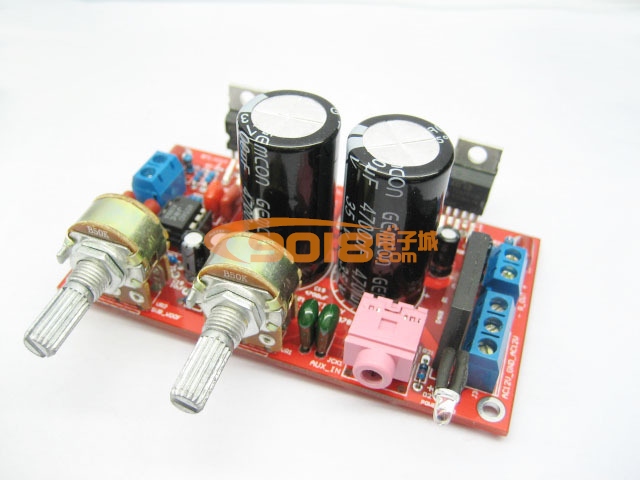

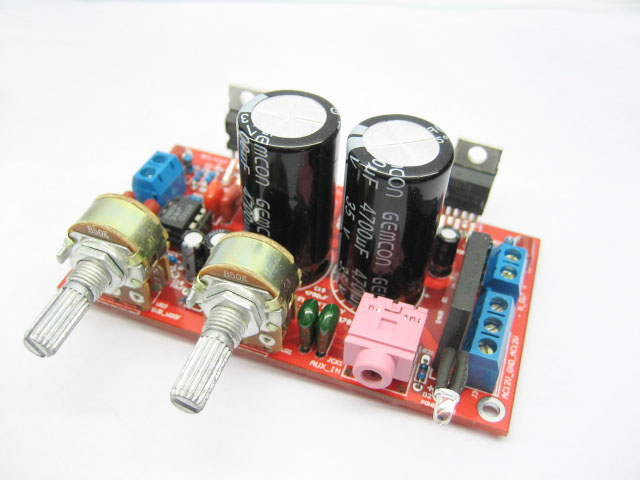

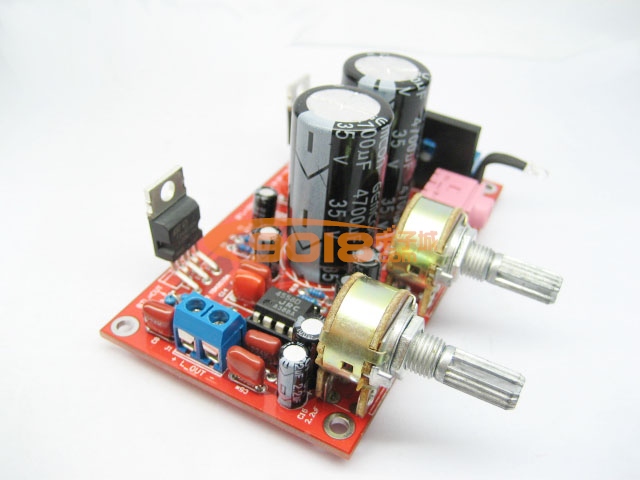

完成焊接的板子

TDA2030A功放板 NE5532前级发烧低音炮2.0功放板成品件 DIY功放

本品有以下四种应用方案，请您在购买在订单留言中注明需要哪一个方案的应用，默认发货方案三应用。

方案一：2.0中高音输出，适合连接左右卫星音箱，10W~15W 4~8欧姆全频喇叭，板上这些元件不用装（R7/R10*/R12/R13/R14/R15/R16/R17/R18/R19/R20/VR2/U3/C5*/C10/C13/C14/C15/C16/C17/C18,
方案二：2.0低音输出，适合连接15W~30W 4~8欧姆中低频喇叭，可根据您的爱好和喇叭箱体结构来调整低音频率，将C5*容量参数从：103/223/473/683/104范围调整，哪个容量适合您就选用哪个,板上这些元件不用装（C3/C4/R10*/VR1/R12/）。用跳线把R12两个焊盘短接。如需全频输出，把C5*去掉就好~~
方案三：2.0中,高,低音互补输出,适合连接15W~30W 4~8欧姆的全频喇叭，板上R10*不用装，可以通过调节VR1/VR2电位器来调出您喜欢的音效。（如需把低音音量可以调节到最小，请把R12用跳线短接就好~~）

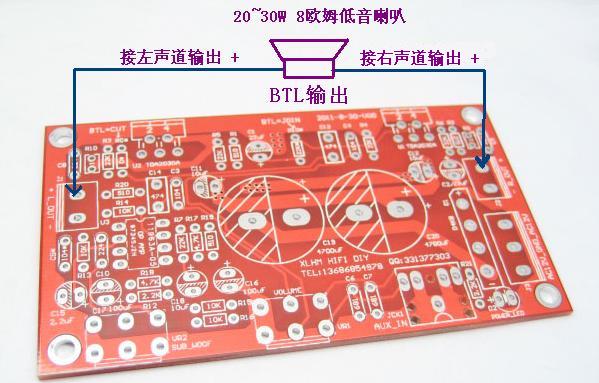

方案四：BTL -1.0低音输出，适合连接20W~30W 8欧姆的低频喇叭，板上这些元件不用装（VR1/C3/C4/C14/R0*/R12），把R12两个焊盘用跳线短接，如需改变输出频率，可以根据您的爱好和喇叭箱体结构来调整C5*的容量参数，从103/223/473/683/104范围调整，哪个容量适合您就选用哪个，如需全频输出，把C5*去掉就好~~

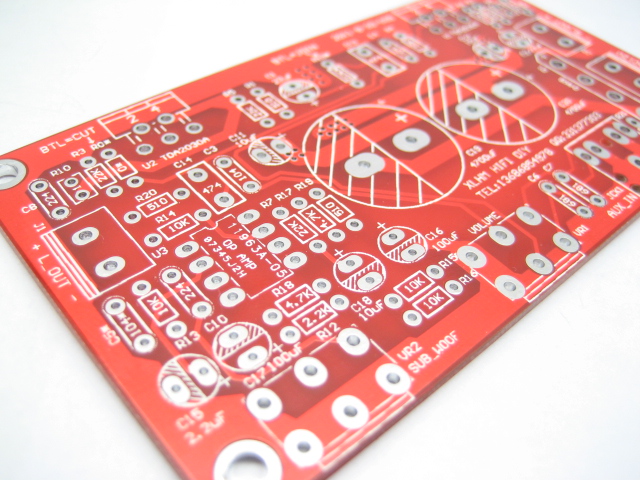

本板PCB：

TDA2030A功放板 NE5532前级发烧低音炮2.0功放板成品件 DIY功放

重要申明：DIY套件在焊接、制作中，需要您具备一定的电子技术及动手能力方可顺利安装及使用，我们保证套件的元件都是全新原装的，散套件均可提供安装教程（购买产品后在线发送，需要参考者请与旺旺客服联系）。因功放套件方案是为音响厂所开发，与其有协议，电路图不可外发，所以请各位淘友谅解！没有剪脚焊接前有质量问题可以退换，人为或者焊接后元件损坏以及制作不成功的，我们不提供任何退换服务。
