TDA2030A NE5532前级发烧 2.0低音炮功放板套件PCB

商品货号：001244801

商品品牌：

销售价：¥10.00 （不含配送费用）

商品评分：10 （共 0 人评论，0 个咨询）

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

商品介绍：

本PCB采用两颗原装意法半导体(ST品牌)TDA2030A音频功率放大，低频信号放大及低频处理采用德州仪器(TI品牌)NE5532，电路设计灵活，可使用四种不同的应用方案，是初学者及爱好DIY朋友的最佳帮手。为方便用户连接音源设备，本套件采用了3.5立体声音频输入插座。两个电位器分别控制中高音音量与低音音量。本套件同时可兼容使用TDA2050、LM1875。PCB板使用高档双层玻纤板，沉铜喷锡工艺，做工精良，音质通透，低音低沉有力，是一款不可多得的好方案。

注：连接双电源变压器输入时，请千万注意三条线的正确接入，否则通电就烧坏IC。 (直流供电要用V+ GND V-三条线输出的DC电源。不可以使用单电源连接使用，比如笔记本电脑电源就是单电源）。

本方案是按照音响厂客户的要求设计，音响厂是通过他们配套电脑板来控制总音量的，DIY朋友们如增加总音量电位器，需要技术支持，请与旺旺客服联系~~

电源参数：交流双12V 功率30W以上（IC的发热量与输入电源功率成正比）

最大输出功率：36Wx1（BTL应用） 18W*2 （2.0应用）
输出阻抗：低音喇叭8欧姆（BTL应用） 左右喇叭4欧姆至8欧姆（2.0应用）

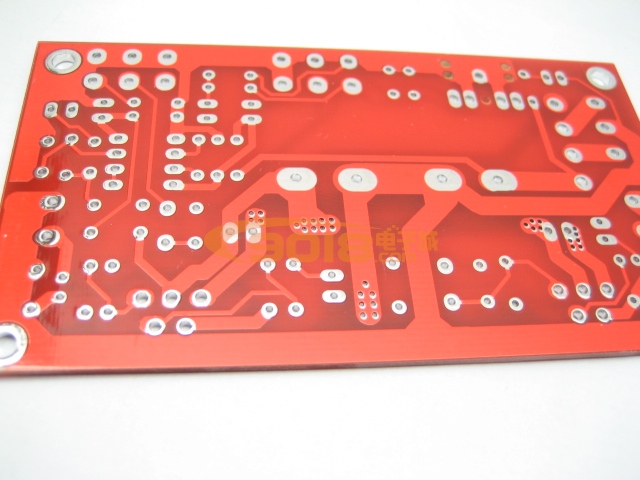

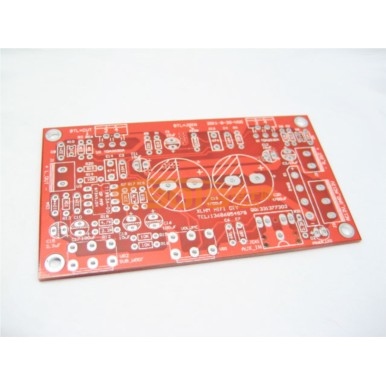

PCB规格：5*9CM

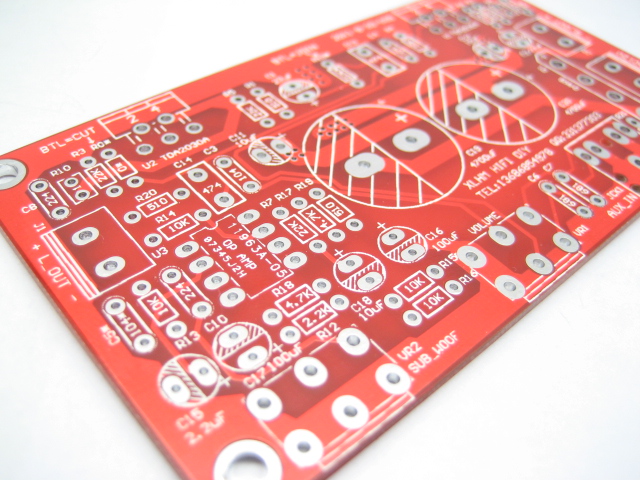

板上已经标明元件参数

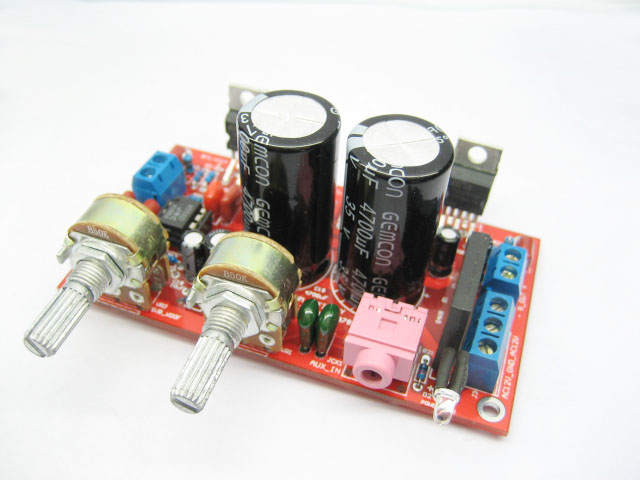

完成焊接的板子

本品有以下四种应用方案：

方案一：2.0中高音输出，适合连接左右卫星音箱，10W~15W 4~8欧姆全频喇叭，板上这些元件不用装（R7/R10*/R12/R13/R14/R15/R16/R17/R18/R19/R20/VR2/U3/C5*/C10/C13/C14/C15/C16/C17/C18,
方案二：2.0低音输出，适合连接15W~30W 4~8欧姆中低频喇叭，可根据您的爱好和喇叭箱体结构来调整低音频率，将C5*容量参数从：103/223/473/683/104范围调整，哪个容量适合您就选用哪个,板上这些元件不用装（C3/C4/R10*/VR1/R12/）。用跳线把R12两个焊盘短接。如需全频输出，把C5*去掉就好~~
方案三：2.0中,高,低音互补输出,适合连接15W~30W 4~8欧姆的全频喇叭，板上R10*不用装，可以通过调节VR1/VR2电位器来调出您喜欢的音效。（如需把低音音量可以调节到最小，请把R12用跳线短接就好~~）
方案四：BTL -1.0低音输出，适合连接20W~30W 8欧姆的低频喇叭，板上这些元件不用装（VR1/C3/C4/C14/R0*/R12）,用跳线把R12两个焊盘短接，如需改变输出频率，可以根据您的爱好和喇叭箱体结构来调整C5*的容量参数，从103/223/473/683/104范围调整，哪个容量适合您就选用哪个,如需全频输出，把C5*去掉就好
