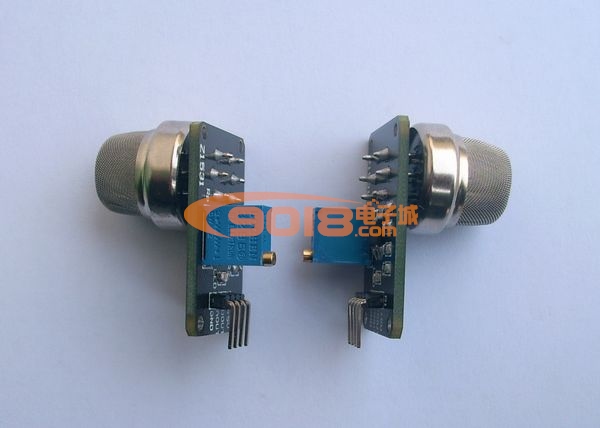

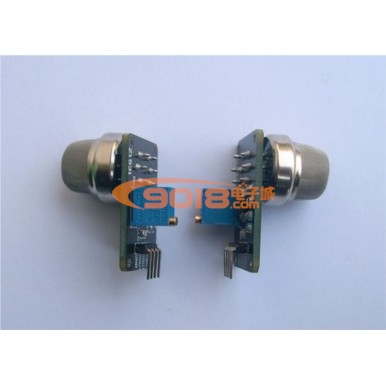

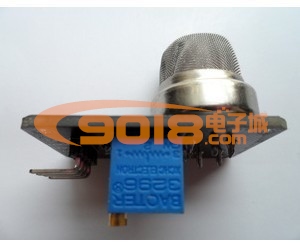

MQ-2烟雾气体传感器模块 液化气天然气模块 烟雾模块(51单片机开发板配件)
商品货号：001063201
商品品牌：国产
销 售 价：¥35.00 （不含配送费用）
商品评分：10
简要说明：
一、长尺寸：32mm X宽22mm X高27mm
二、主要芯片：LM393、ZYMQ-2气体传感器
三、工作电压：直流5伏

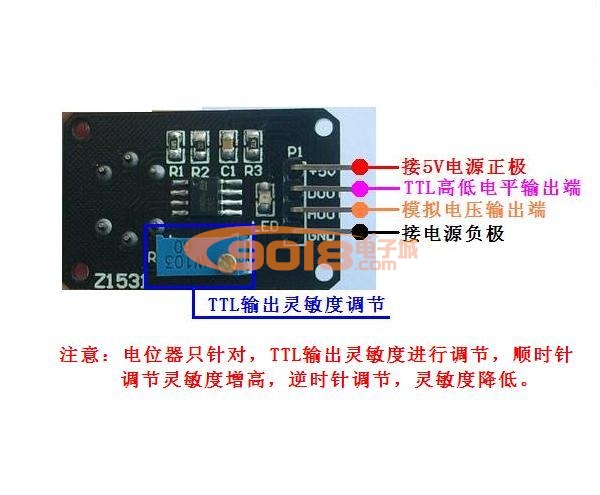

四、特点：
1、具有信号输出指示。
2、双路信号输出（模拟量输出及TTL电平输出）
3、TTL输出有效信号为低电平。（当输出低电平时信号灯亮，可直接接单片机）
4、模拟量输出0~5V电压，浓度越高电压越高。
5、对液化气，天然气，城市煤气有较好的灵敏度。
6、具有长期的使用寿命和可靠的稳定性
7、快速的响应恢复特性
五、应用： 适用于家庭或工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等监测装置。 适用场合：单片机学习、电子竞赛、产品开发、毕业设计。
MQ－2气敏元件参数：
A. 标准工作条件
|
符号 |
参数名称 |
技术条件 |
备注 |
|
Vc |
回路电压 |
≤15V |
AC or DC |
|
VH |
加热电压 |
5.0V±0.2 V |
AC or DC |
|
RL |
负载电阻 |
可调 |
|
|
RH |
加热电阻 |
31Ω±3Ω |
室温 |
|
PH |
加热功耗 |
≤900mW |
|
B. 环境条件
|
符号 |
参数名称 |
技术条件 |
备注 |
|
Tao |
使用温度 |
-10℃-50℃ |
|
|
Tas |
储存温度 |
-20℃-70℃ | |
|
RH |
相对湿度 |
小于 95%RH | |
|
O2 |
氧气浓度 |
21%(标准条件) 氧气浓度会影响灵敏度特性 |
最小值大于２％ |
C. 灵敏度特性
|
符号 |
参数名称 |
技术参数 |
备注 |
|
Rs |
敏感体表面电阻 |
3KΩ-30KΩ (1000ppm 异丁烷 ) |
探测浓度范围 100ppm-10000ppm 液化气和丙烷 300ppm-5000ppm 丁烷 5000ppm-20000ppm 甲烷 300ppm-5000ppm 氢气 100ppm-2000ppm 酒精 |
|
α(3000/1000) 异丁烷 |
浓度斜率 |
≤0.6 | |
|
标准工作条件 |
温度： 20℃±2℃ Vc:5.0V±0.1V 相对湿度： 65%±5% Vh: 5.0V±0.1V | ||
|
预热时间 |
不超过1小时 | ||
测试程序
1、 当测量浓度大于设定浓度时，单片机IO口输出低电平
/********************************************************************
实现功能:此版配套测试程序
使用芯片：AT89S52
晶振：11.0592MHZ
波特率：9600
编译环境：Keil
【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
*********************************************************************/
/********************************************************************
说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平
*********************************************************************/
#include //库文件
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型
/********************************************************************
I/O定义
*********************************************************************/
sbit LED=P1^0; //定义单片机P1口的第1位 （即P1.0）为指示端
sbit DOUT=P2^0; //定义单片机P2口的第1位 （即P2.0）为传感器的输入端
/********************************************************************
延时函数
*********************************************************************/
void delay()//延时程序
{
uchar m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
主函数
*********************************************************************/
void main()
{
while(1) //无限循环
{
LED=1; //熄灭P1.0口灯
if(DOUT==0)//当浓度高于设定值时 ，执行条件函数
{
delay();//延时抗干扰
if(DOUT==0)//确定 浓度高于设定值时 ，执行条件函数
{
LED=0; //点亮P1.0口灯
}
}
}
}
/********************************************************************
结束
*********************************************************************/
-
