TDA1514A直流伺服电流负反馈/恒流型高保真发烧功放板 50W双声道散件/套件/PCB空板

商品货号：000496101

商品品牌：国产

销售价：¥8.40 （不含配送费用）

商品评分：9 （共 1 人评论，16 个咨询）

类型：未选择

印刷板+散件选中
仅印刷板选中

您已选择：请选择类型

抱歉！此商品已下架。请浏览其它类似商品..

商品详情

配送费用

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

TDA1514A是荷兰飞利浦公司生产的50W高保真音频功率放大集成电路，此功放IC声音很清亮、悦耳。TDA1514A为单列式九脚封装，外围元件少，输出功率高。其内部保护电路齐全，除了一般的过热、输出短路保护外，还具有安全工作区域保护，当负荷过载时，开启静音电路，防止音频信号流过功率块的内部放大电路，从而保护该集成块不致于过流而烧毁。电路还设置了无声开关，用来抑制开机噪声的出现。电路设计中也考虑了较好的纹波抑制和较低的失调，同时还具有很低的热阻。TDA1514A采用恒流负反馈式和具有直流伺服系统（直流伺服电路主路是用来精确修正TDA1514A电路在取消负反馈的对地隔直电容后，输出直流电位的漂移）。用线性元件电阻RA（0.5Ω2W）把流过扬声器音圈的电流取样反馈给功放输入端，使放大器以固定电流方式驱负载，扬声器受电流控制振荡而发声。特点是当重放频率到了低频及谐振峰附近时，恒流式电路增强了低音的力度和高音的解析力，使整个系统的重放音色听起来丰满厚实又清晰明快，很有电子管功放的韵味。

TDA1514A性能参数：
工作电压：±9V~±30V；
输出功率：在电压为±25V、RL=8Ω时，输出功率达到50W；
总谐波失真：0.08％；
输入阻抗：20KΩ；
输入灵敏度：600mV；
信噪比：85dB；

本板采用直流伺服电流负反馈，中点电压更为稳定可靠！

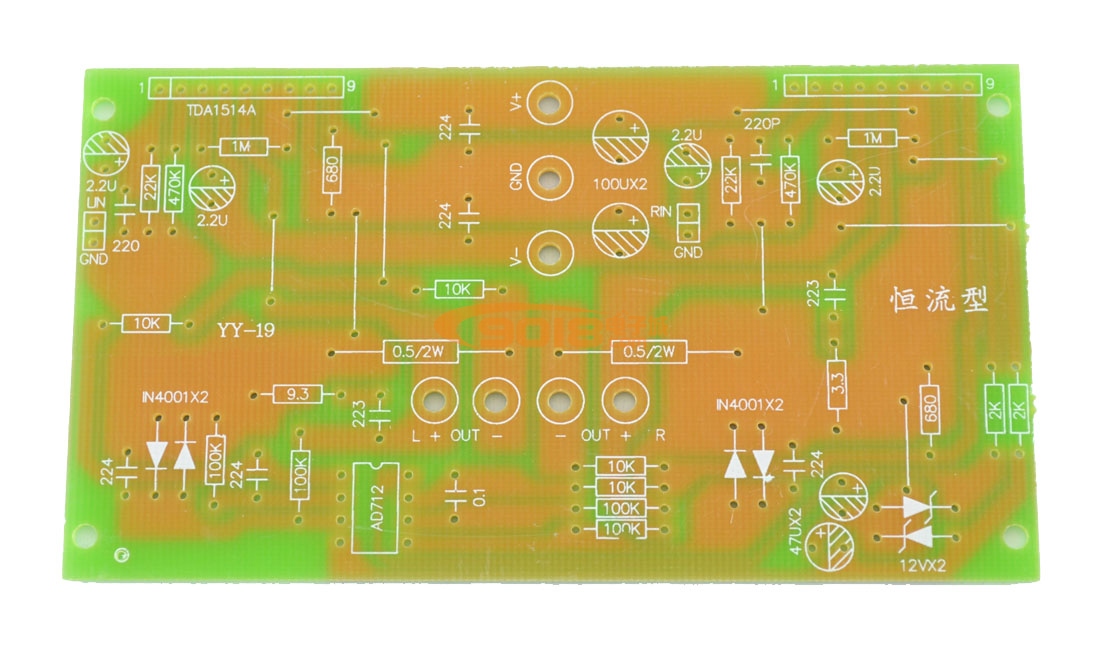

产品规格：
印板尺寸：60×110MM
输出功率：50W×2
工作电压：DC双15V-28V
用料清单：TDA1514×2，PCB板×1，E5散热×1，2脚针插×2，稳压12V×2，IN4001×4，双运放×1，电阻2W0.5×2，3.3×2，680×2，2K×2，10K×4，22K×2，100K×4，470K×2，0.022u×2，0.1u×1，0.22u×5，220P×2，2.2u25v×4，47u25v×2，100u25v×2。

特别提醒：印板上有一个9.3R的电阻阻值印错，正确阻值应是3.3R，否则会出现自激；另有一个电容“0.1”建议更改为0.22uf效果更好；

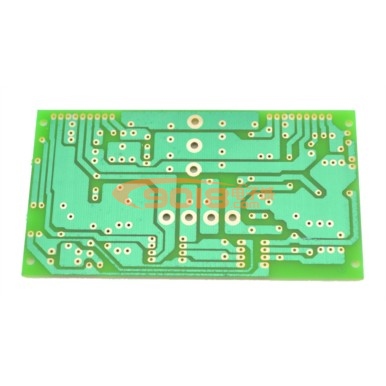

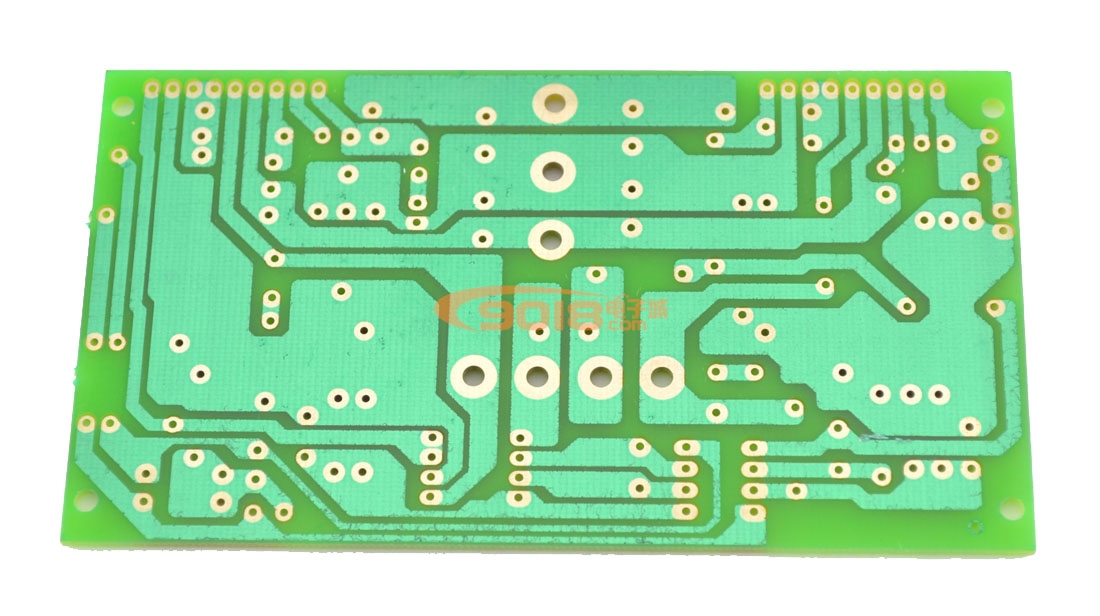

PCB板采用精制环氧树脂镀金玻纤板(FR-4)，厚约1.6mm，硬度高，质量极好。
