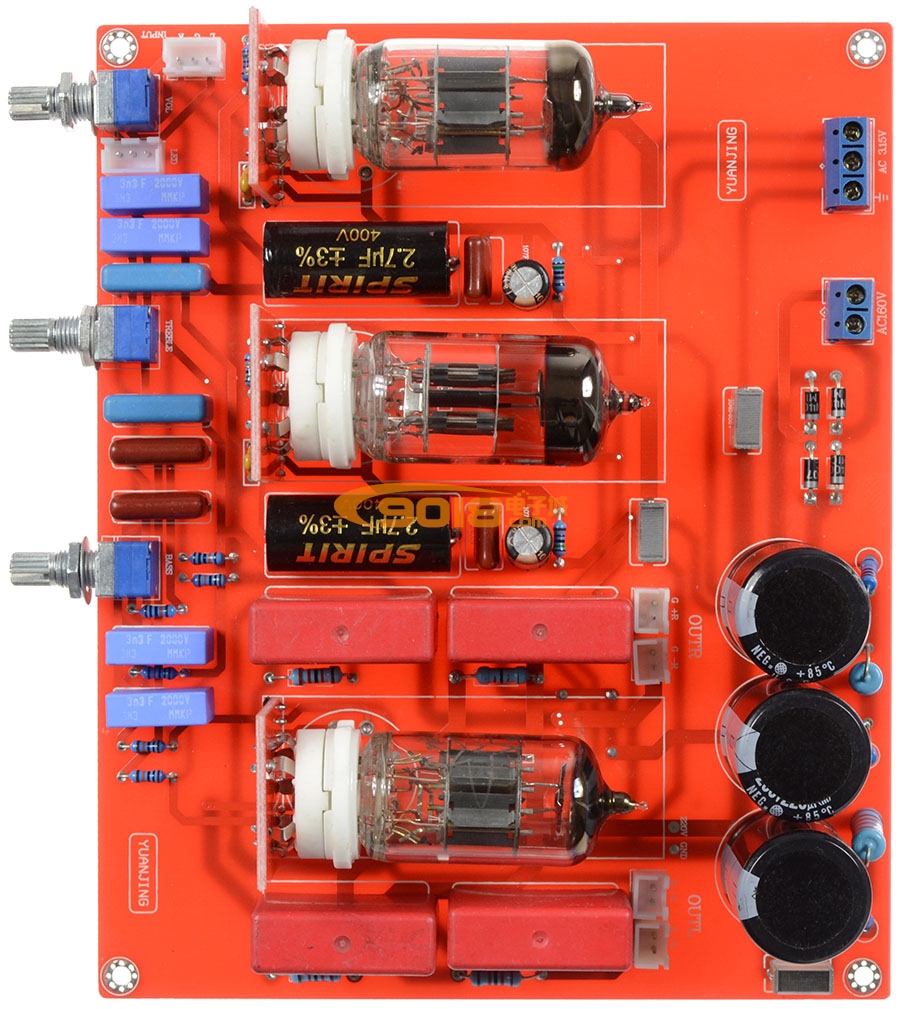

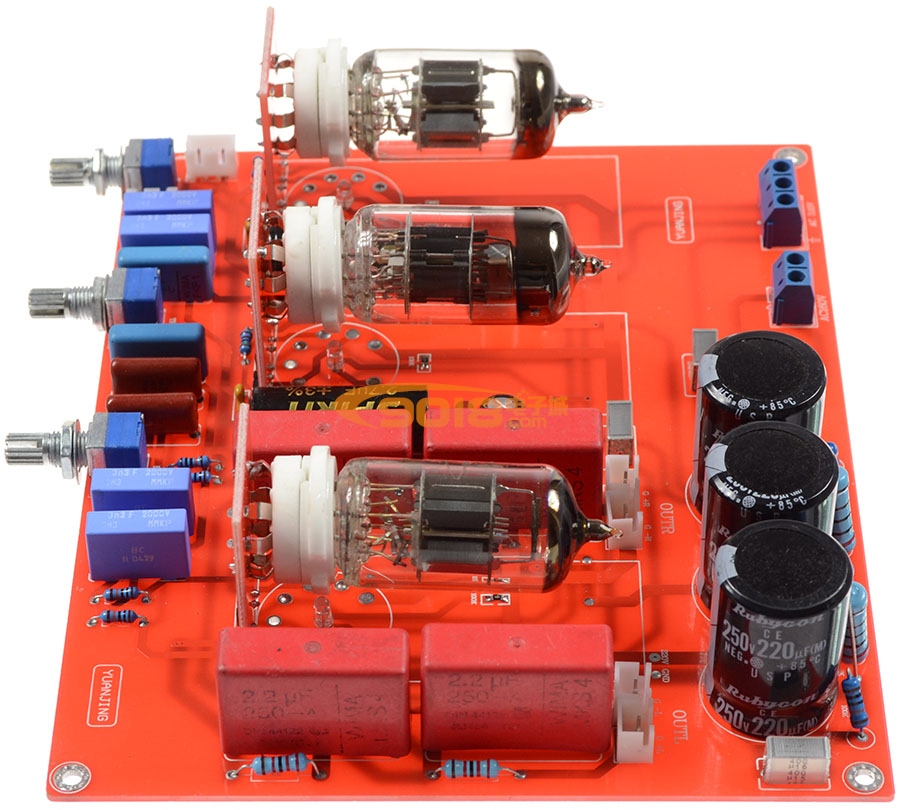

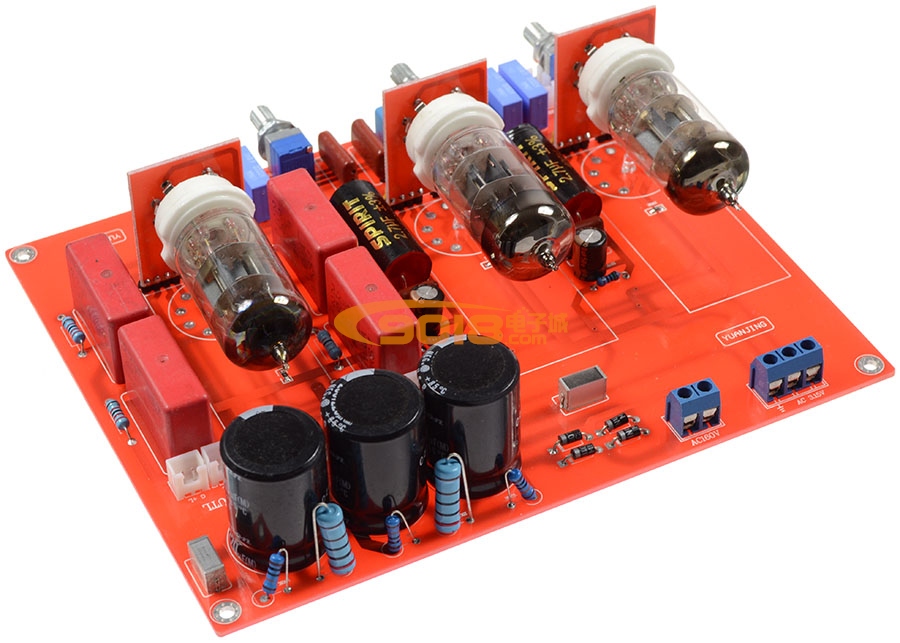

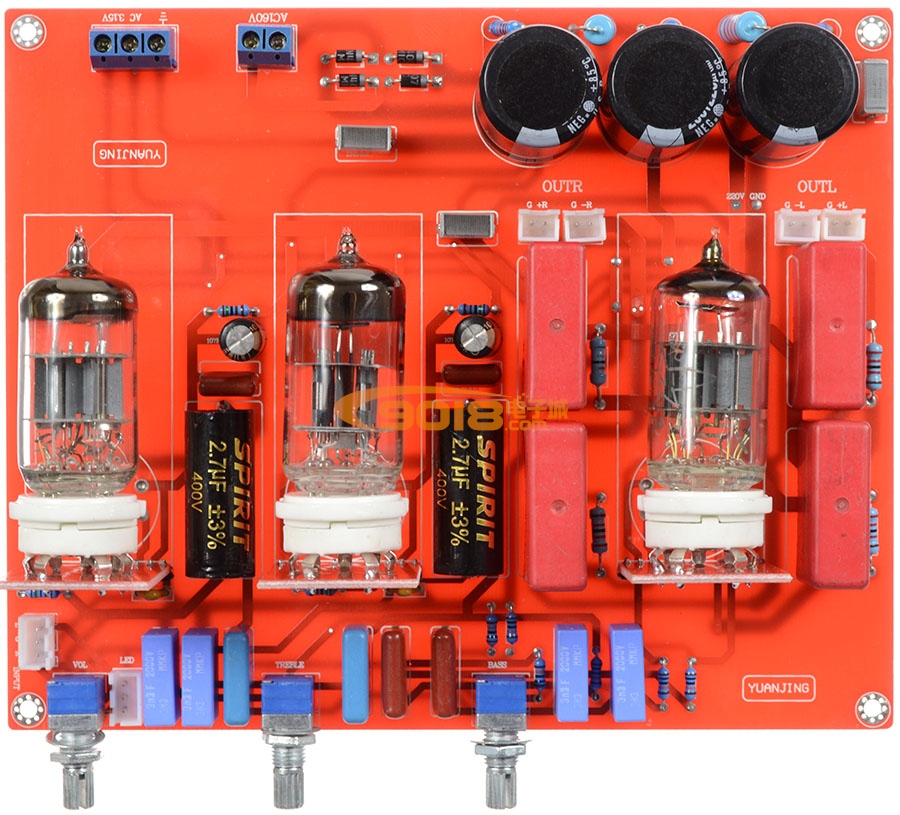

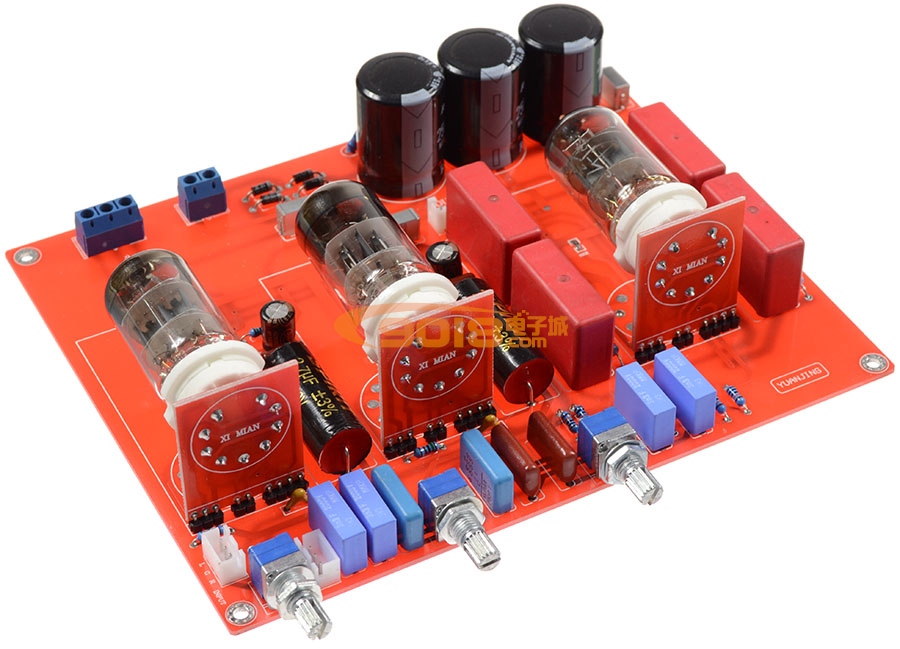

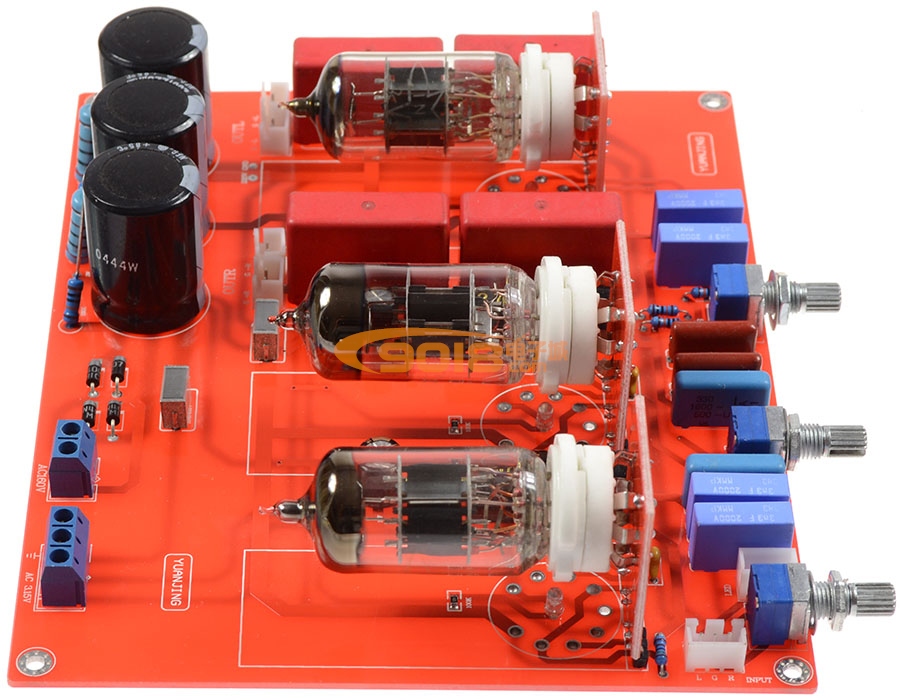

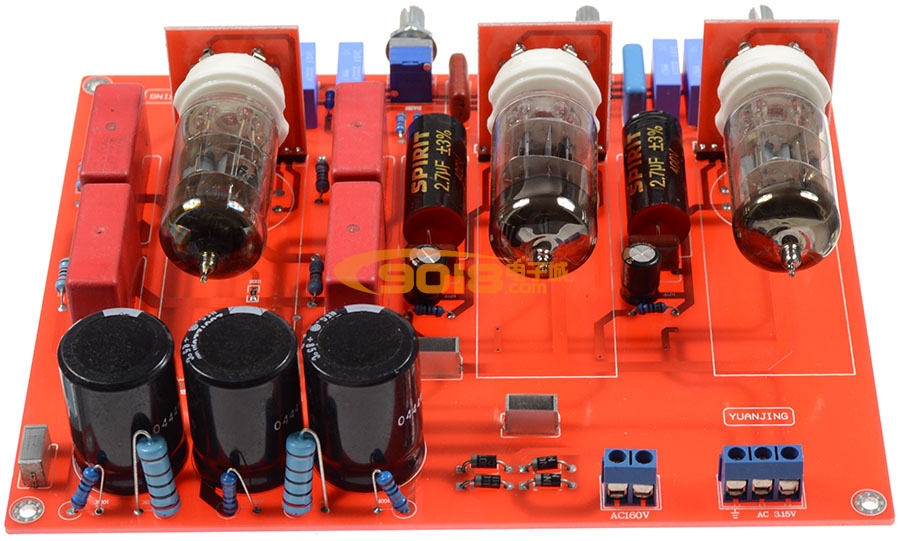

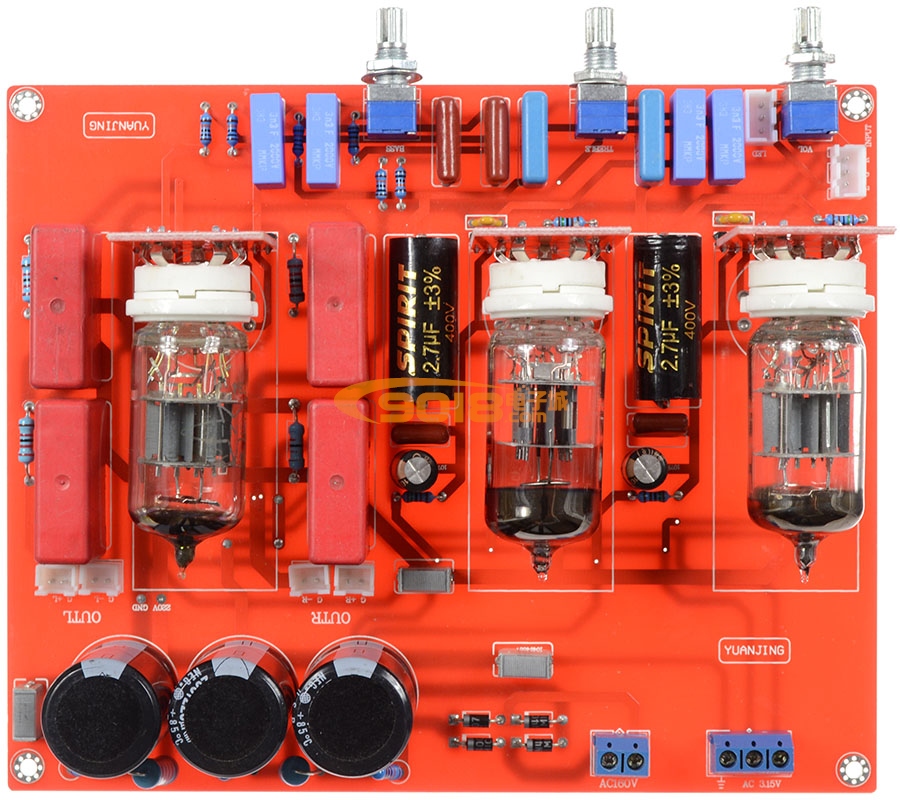

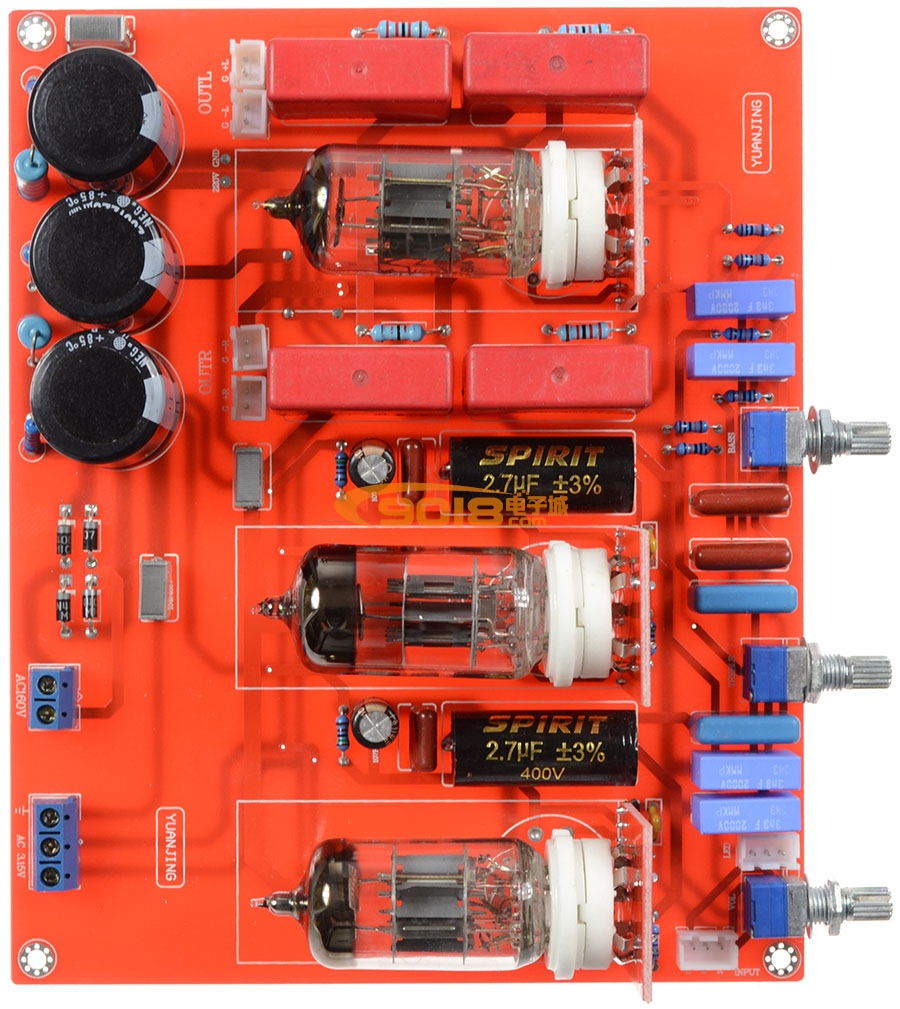

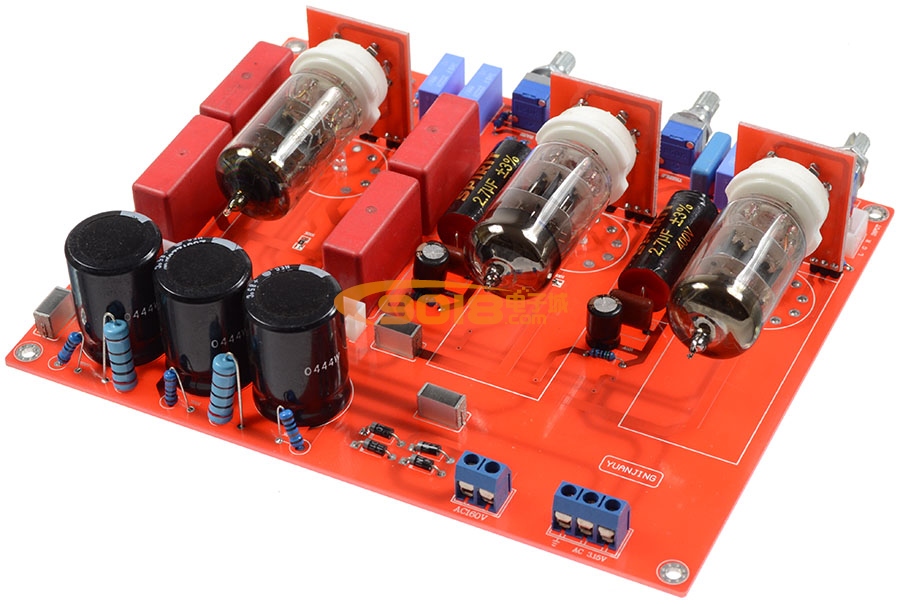

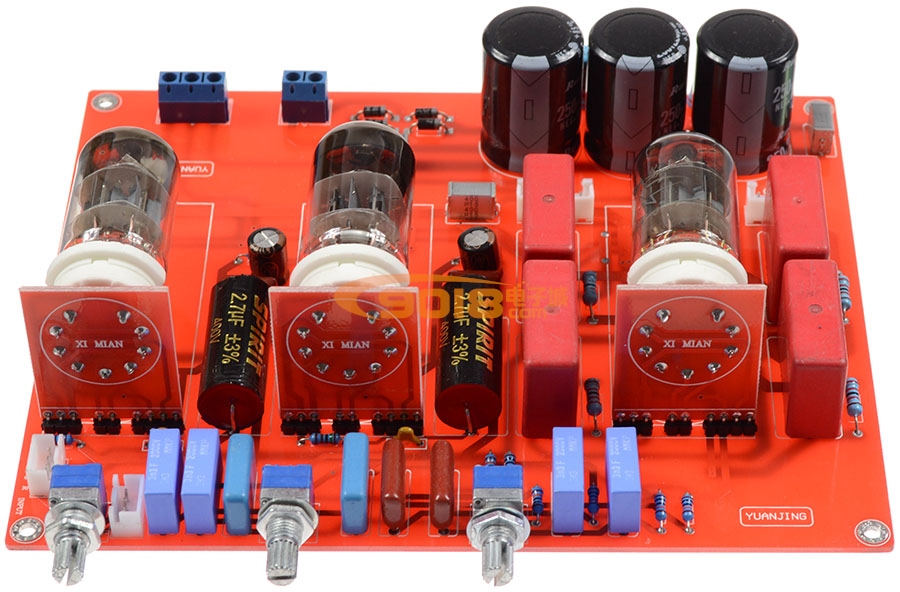

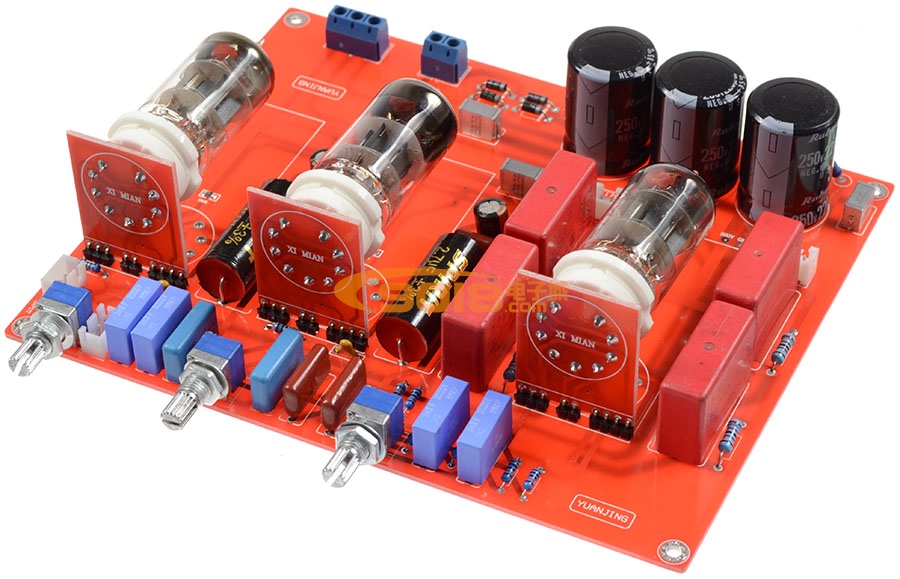

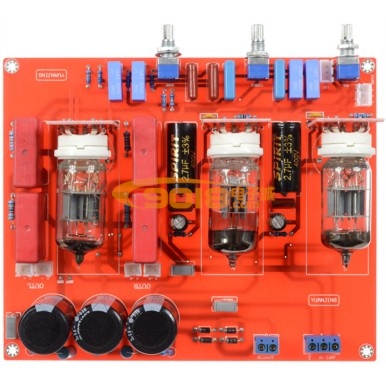

6N1电子管音调板

商品详情

本品所有零部件均使用优质原装零部件，不仅仅是安全质量得到保障，使用寿命长，更重要是使实际性能能达到设计目标的强有力保证。

n采用原装北京6N1电子管。

n电解电容采用进口尼康和韩国三营电解，耦合电容采用西门子，输出采用SPIRIT 2.7UF。

n电阻选用四环1W金属膜电阻，保证了整机良好的信噪比。

nPCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能。

n本板为平衡输出，一个声道可连接2块后级功放板组成BTL输出从而获得双倍功率输出，本板是双声道故需要搭配4块单声道功放板或2块双声道功放板。BTL接法如下：板上的“G”和“+L”接到其中一块功放板的输入端，“G”和“-L”接到另一块功放板的输入端，然后再将2块功放板的输出端接到喇叭（功放板的输出端地线留空不用），就构成左声道，另G、+R和GND、-R接法一样构成右声道ＢＴＬ。如需接到非平衡功放板，请将板上的“G”“+L”和“G”“+R”接功放板左、右声道输入端，“-L”“-R”留空即可；

PCB尺寸：139*170MM

电压：双AC3.15或单6.3V（20W）和AC160V（15W)两组电压

电位器功能（从左到右）：1.音量 2.高音 3.低音

电位器间距：约40MM

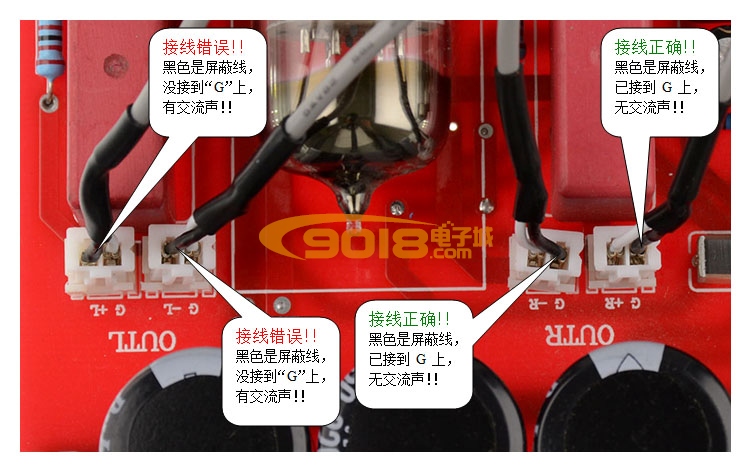

注意：本板搭配的“2P音频屏蔽线”与板上的“G”“+R”和“G”“+L”插针位置可能相反，请把2P插头的两条线取出对调，以确保2P线的屏蔽线接到“G”端上，以免出现干扰交流声。如下图：
