发烧功放板系统

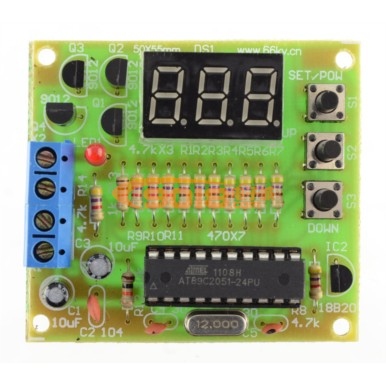

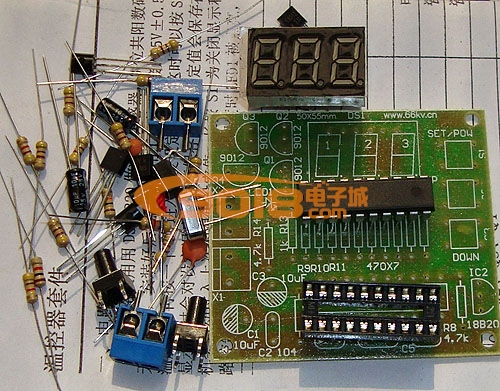

DS18B20+AT89C2051单片机温度控制器(温控器)电路电子制作套件/散件

商品货号:001009201

商品品牌:三彩

市 场 价:¥28.00

销 售 价:¥24.00 (不含配送费用)

商品评分:8 (共 2 人评论,19 个咨询)

类型:
  • 印刷板+散件选中
您已选择:
我要购买: 套(限购 910 套)

搭配商品

  • 4节5号电池盒 带开关 引出线 电池盖
    4节5号电池盒 带开关 引出线 电池盖
    市场价:¥5.40
    销售价:¥3.80

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

一、电路说明

本电路采用用DS18B20做温度传感器,3位共阳数码管做显示,AT89C2051单片机做处理控制,电路简单,无需调试,安装好后就可以使用了。从X1接入5V±0.5V直流电源(注意正负极),按一下S1电路显示当前的温度值,再按一下S1进入温度设定状态,这时可以按S2或S3调整设定温度值(可设置范围-55到125度),再次按下S1时返回当前温度显示同时会对设定温度值进行保存,这个设定值会保存在DS18B20中,掉电后也不会丢失,下次上电时,单片机会自动读入上次的温度设定值。长按S1为关闭显示和温控,再次按下时功能再次打开。电路中还设计了一路控制输出,当当前温度超出设定温度时LED1被点亮,同时从X2输出5V电压,可驱动5V继电器等。

注意:温度传感器DS18B20外形和三极管9012很相似,安装时不要装错。

本套件中的单片机程序已经写入,一概不提供源代码。

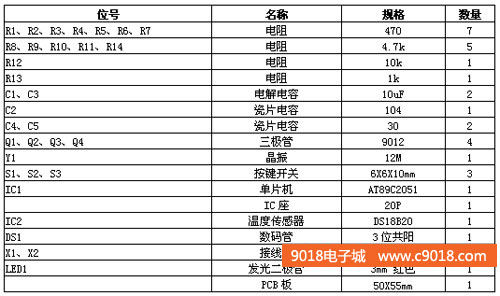

二、元件清单:

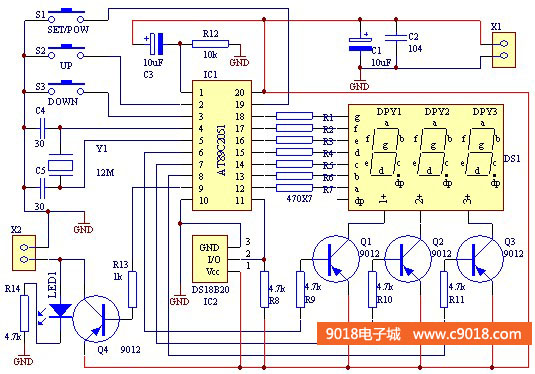

三、电路原理图:

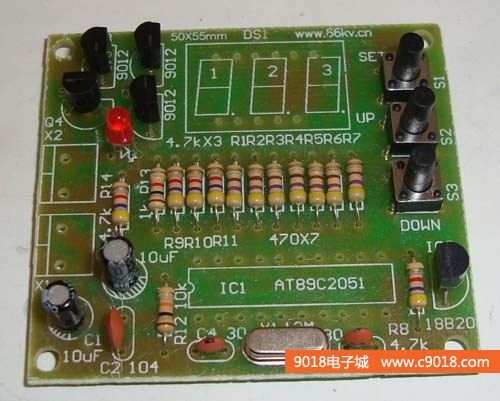

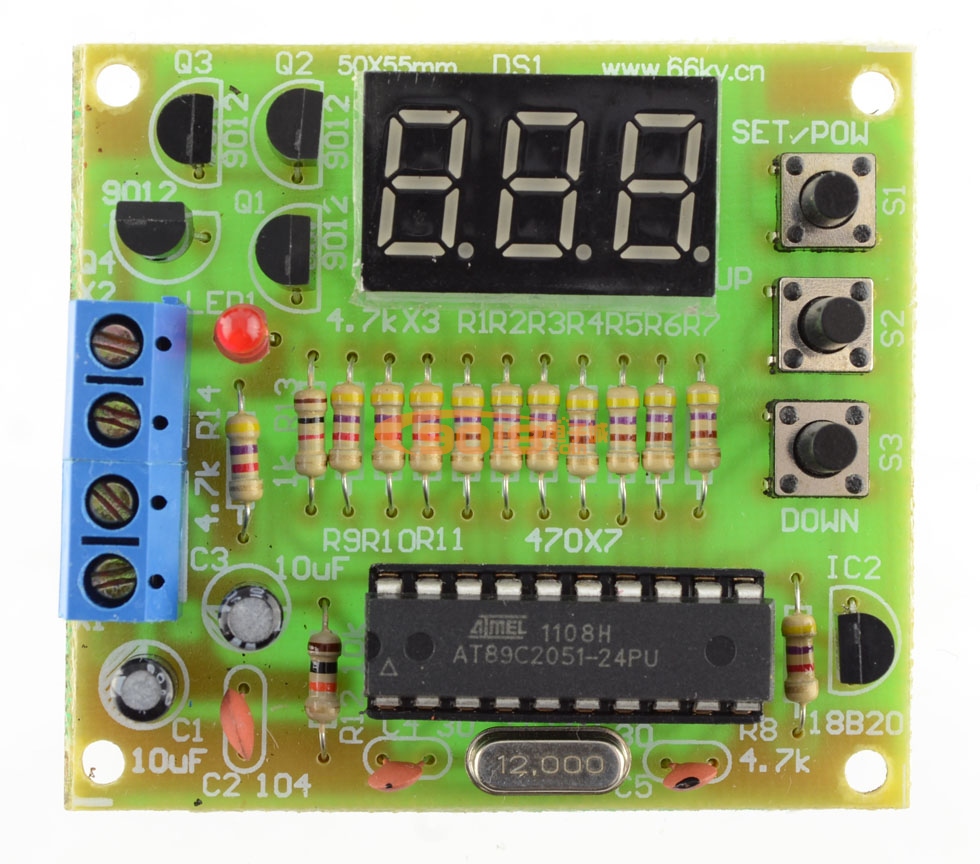

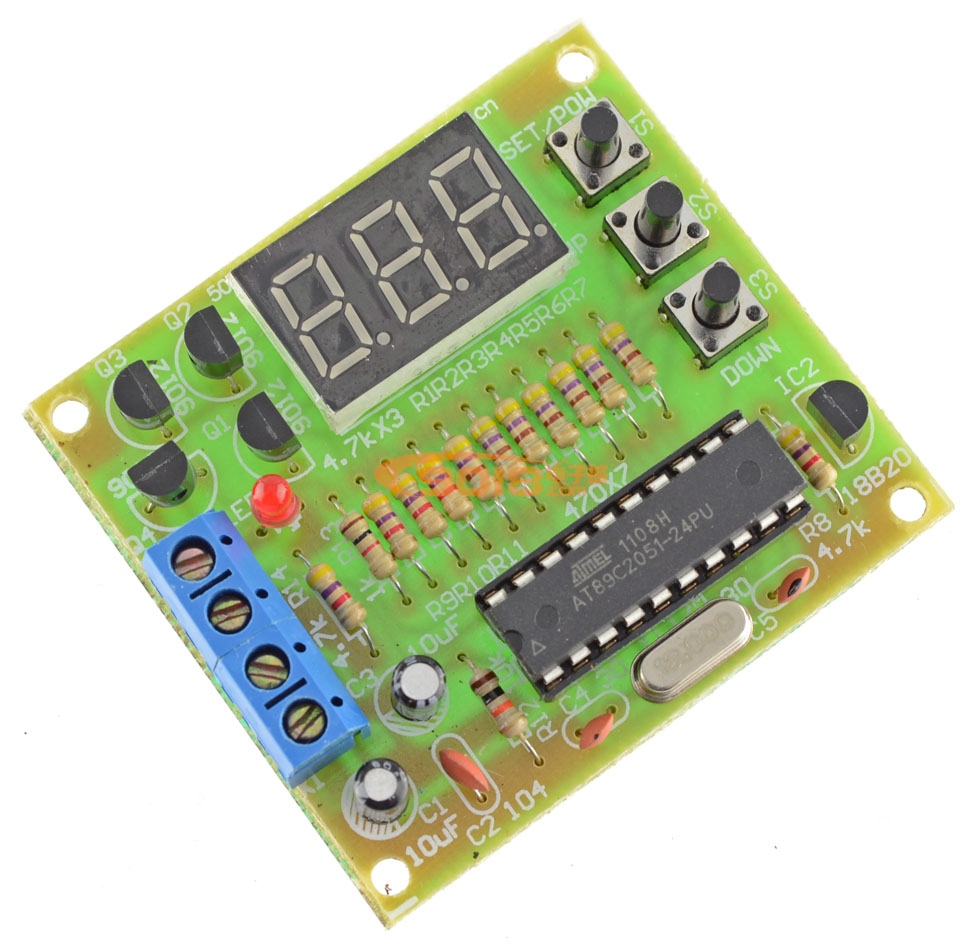

四、焊接好的成品图:


以下内容为:温控器套件焊接过程

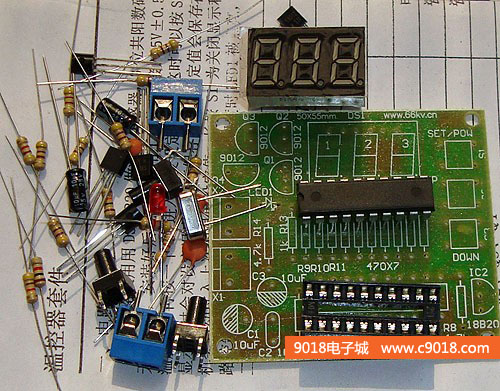

1、对着元件清单看看元件名称数量有无差错,最好对每个元件进行测量,确认无误后方可焊接

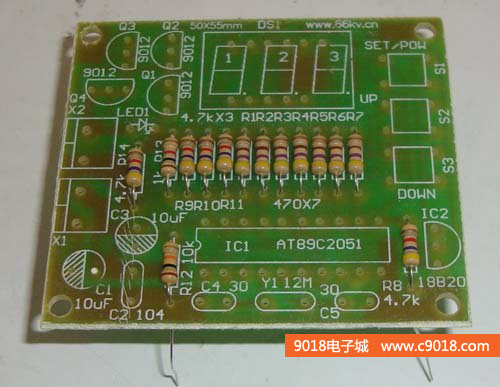

2、首先焊接电阻这样的小元件,电阻要紧贴电路板

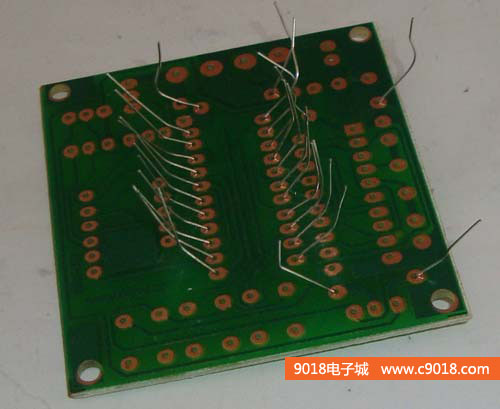

3、将电阻的引脚向两边弯一下,以防止电阻从电路板上脱落,焊接其他元件时也是如此

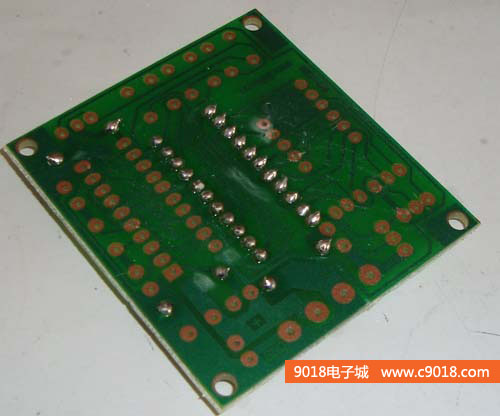

4、焊接完成后剪掉多余的引脚,在进行下一步

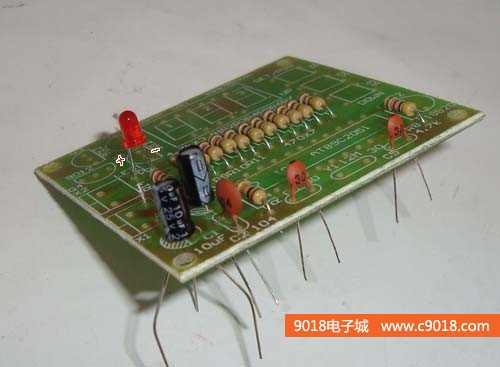

5、焊接电解电容、瓷片电容和发光二级管,电解电容和发光二级管都要注意极性


6、焊接三极管、18B20、晶振、按键等元件,温度传感器DS18B20外形和三极管9012很相似,安装时不要装错

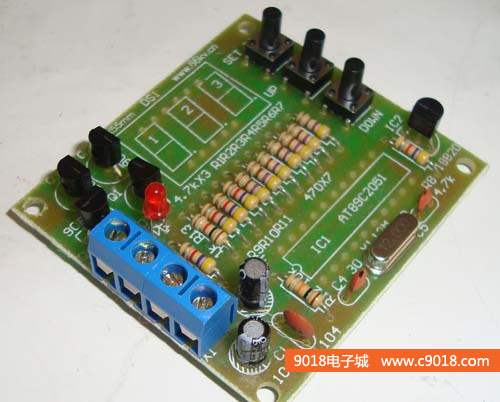

7、焊接接线座,先把两个接线座扣在一起再焊接

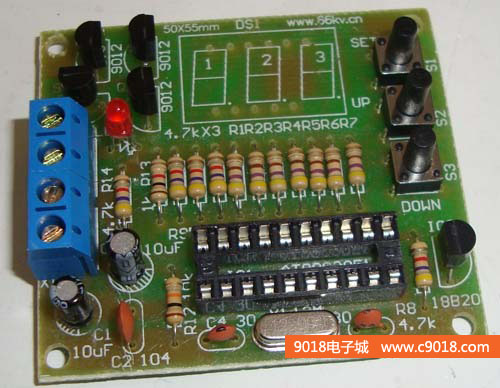

8、焊接集成电路插座


9、焊接数码管

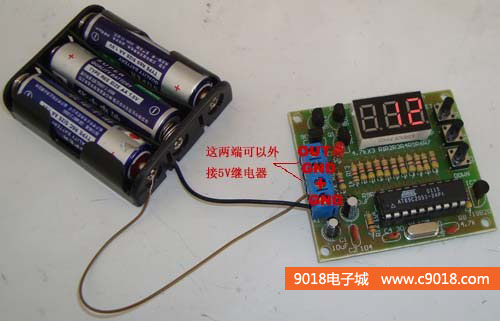

10、装上单片机,再配个电源,通电测试
