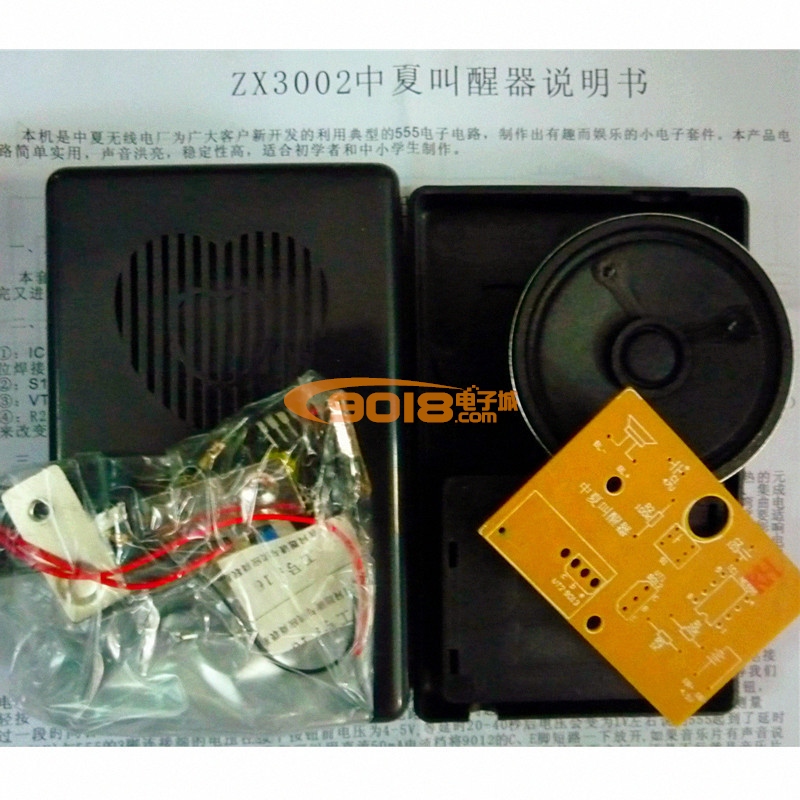

【教学散件】ZX3002 叫醒器 定时闹钟 散件 电子制作套件
商品货号：001251401
商品品牌：中夏
销 售 价：¥18.00 （不含配送费用）
类型：
- 机盒+印刷板+散件
您已选择：
我要购买： 套（限购 9996 套)
【教学散件】ZX3002叫醒器散件
商品描述：
一、原理介绍：本套件以555和音乐片为核心外接RC定时电路对时间进行延时。到时间触发音乐片工作，等音乐放完又进行下一轮定时闹铃工作。
二、元件说明：
①：IC1为555集成块，IC2为小音乐片带除法功能。焊接IC2时注意音乐片和电路板对应的脚要一一对应，不可以错位焊接
②：S1为定时触发按钮，它是带有方向，安装时用表电阻档测量一下，当按下时对应的两个脚电阻应为零。
③：VT1（9012）为音乐片供电起控制作用，焊接时不要焊反不然会出现没声音等故障。
④：R2（100K）和C1（47U）为RC定时元件，实验中我们可以改变R的阻值（阻值越大延时越长，阻值越小延时越短）来改变延时的大小，同学们可以改变试试，让自己的产品可以与众不同。
