2.4G数字无线立体声音频模块 高保真CD级音质 无线音箱改造 语音传送
商品货号：001924801
商品品牌：国产
销 售 价：¥138.00 （不含配送费用）
商品评分：10

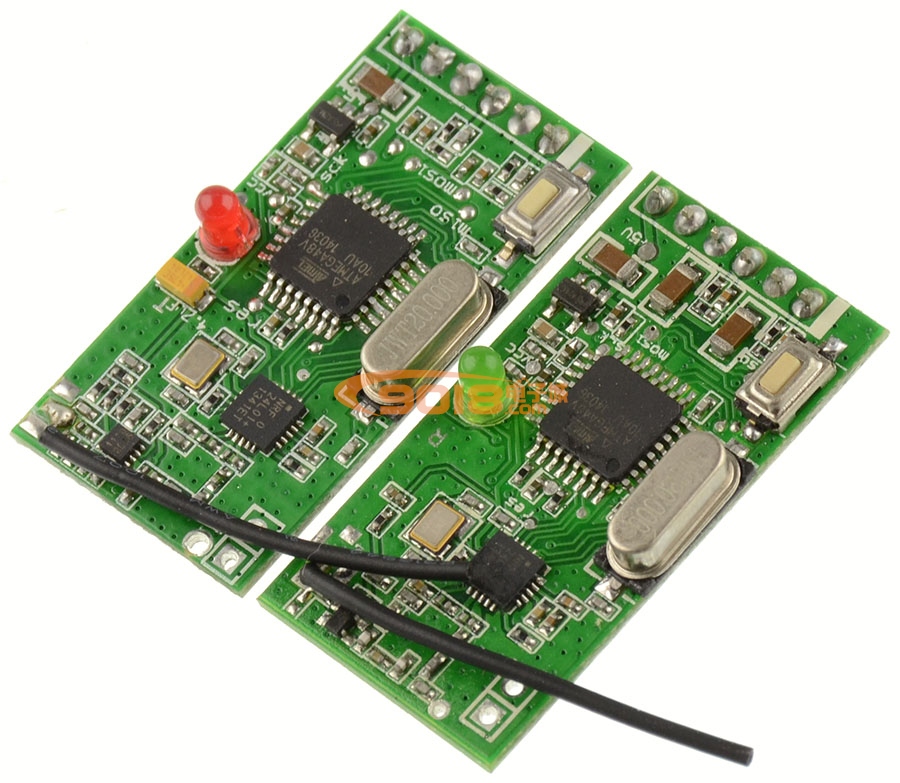

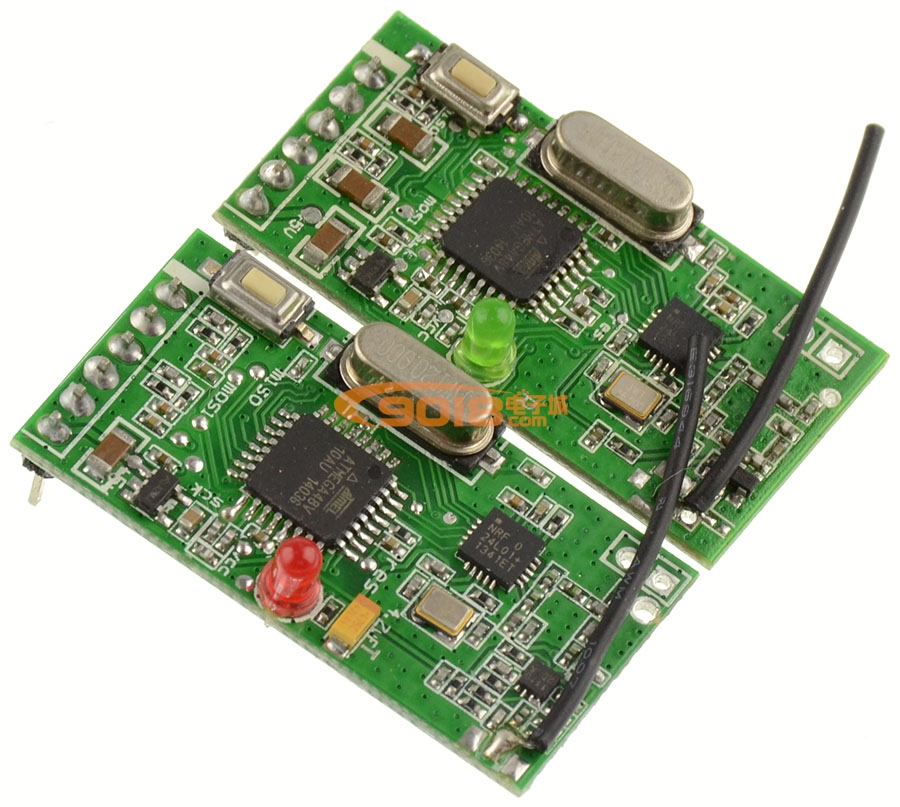

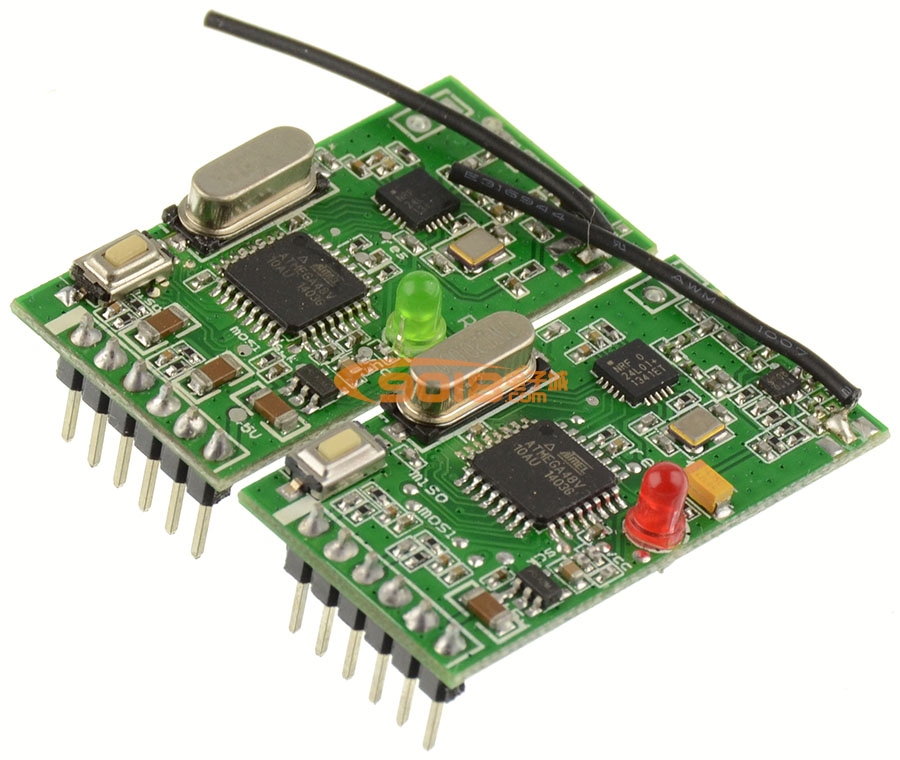

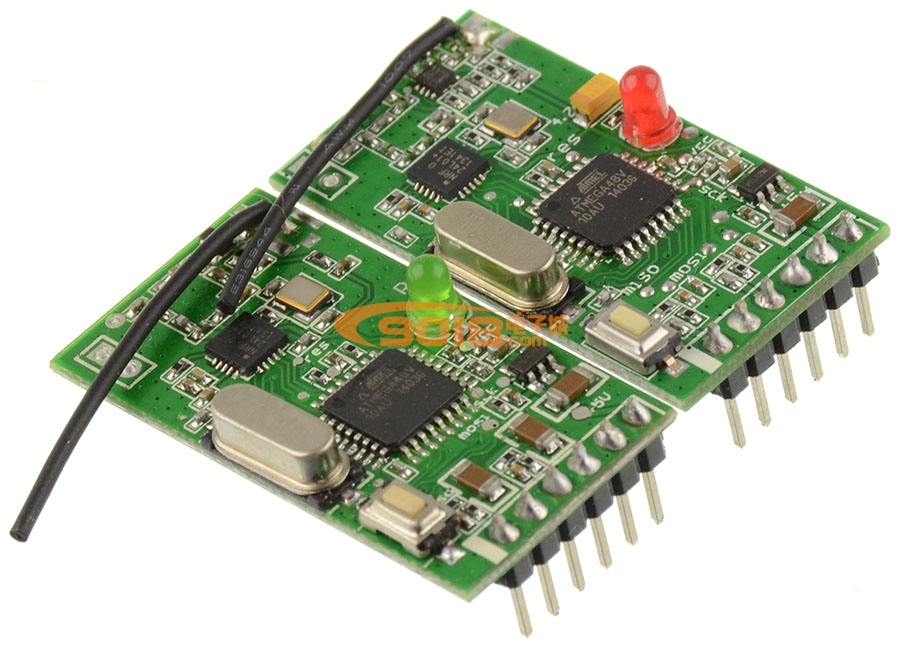

一、模块简介
本无线数字音频收发模块是一款高保真，抗干扰好的数字无线音频收发器，该产品使用简单方便，直接音频输入、音频输出，如同有线一样使用，具有音质好，体积小等优点。
二、模块功能
功能简介：
l 收发频率范围：2400-2483MHz
l 频道数：16个
l 频道间隔：5M
l 数据化处理，安全可靠
l 可以一发多收
l 可多组并行工作
l 开阔地最远距离150米（外置SMA天线）
l 使用方便，傻瓜式操作。
应用范围：
² CD，DVD播放器或其他设备
² 家庭环绕音箱的无线化
² 无线监听器
² 无线扩音机
² 无线麦克风
² 普通音箱
² 复读机/学习机
电气特性
|
电气性能 | |||
|
序号 |
描述 |
发射器 |
接收器 |
|
1 |
工作电压 |
3.6-5V (推荐5V) |
3.6-5V(推荐5V) |
|
2 |
工作电流 |
MAX 110mA |
MAX 40mA |
|
3 |
频率响应 |
20-20KHZ |
20-20KHZ |
|
4 |
环境温度 |
-15—60°C |
-15—60°C |
|
5 |
采样率 |
44.1K |
44.1K |
|
6 |
信噪比SNR |
95dBC |
95dBC |
|
7 |
失真度TDH |
<1% |
<1% |
|
4 |
频率范围 |
2400-2480MHZ |
2400-2480MHZ |
|
5 |
频道间隔 |
5MHZ |
5MHZ |
|
6 |
调制方式 |
GFSK |
GFSK |
|
7 |
波特率 |
2MBps |
2MBps |
|
8 |
频率稳定度 |
+/-80KHZ |
+/-80KHZ |
|
9 |
频道选择 |
按键单向循环 |
自动搜索选择 |
|
10 |
|
16 |
16 |
三、使用说明

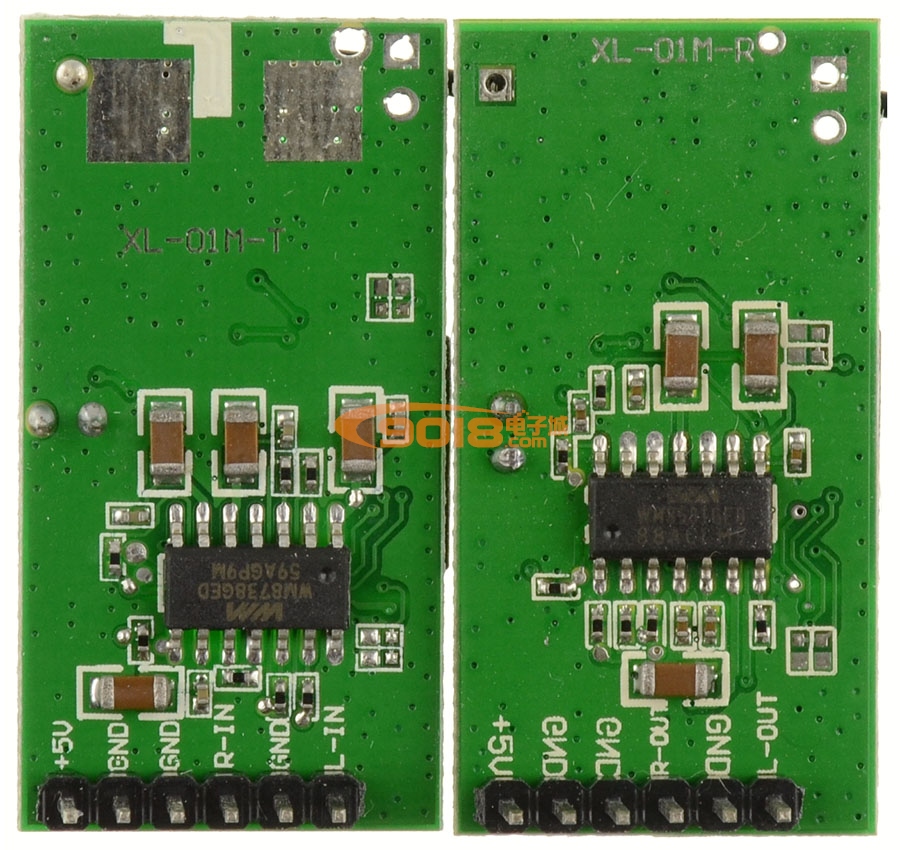

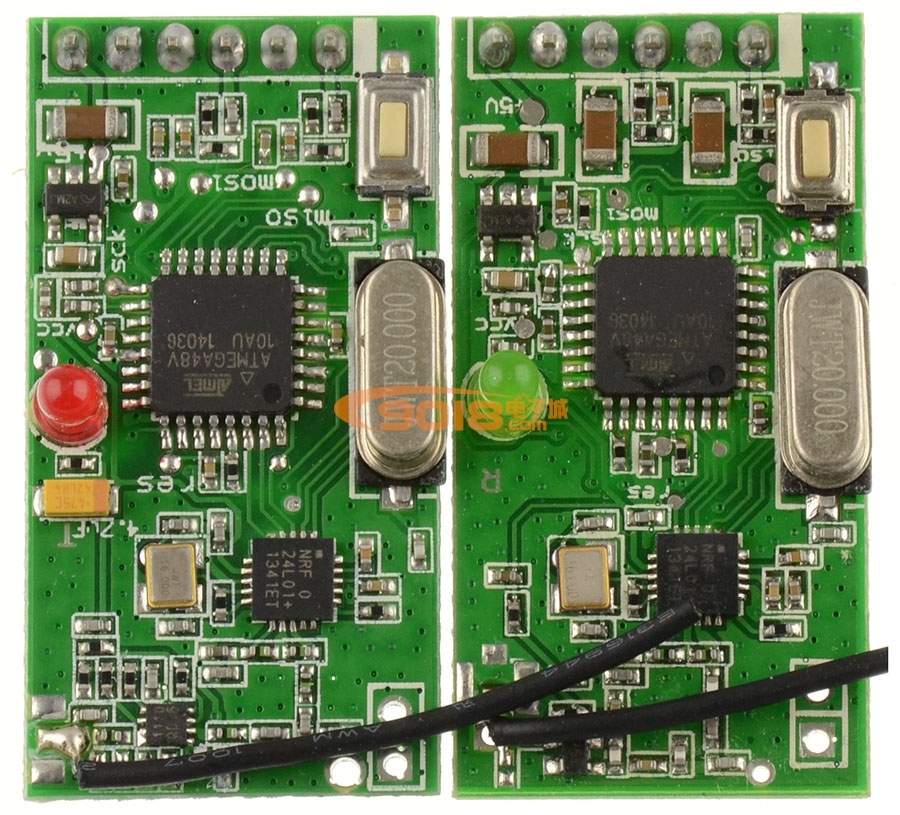

1)收/发板上均带有一个按键，用于跳频和对码；先接通发射板电源，后再接接收板电源，然后按一下接收板上的按键搜索发射频率对频，对好频率后，通过“L-IN”-“GND”和“L-IN”-“GND”将模拟音频信号输入发射板，同时从接收板的“L-OUT”－“GND”和“R-OUT”-“GND”取出左右声道音频信号，接到功放板扩音。
2)为保证可同时多组工作，本模块可以做对码分组和按键手工跳频，上电前分别按下收发模块上的按键再给两个模块上电，两个模块上的LED闪烁2两下表示对码成功，如果多个接收和一个发射对码可以一发多收。
3)在使用过程中如果有干扰导致音频特性不好，可以按发射端的按键，发射端红灯闪，接收端接收到后红灯也相应闪烁一下，两个模块自动跳到一个干净的空闲通道，模块一共设置了16个工作通道。
四、注意事项
1)静电
无线模块为静电敏感器件，使用时请注意静电防护，特别是在干燥的冬季 尽量不用收去触摸模块上的器件，以免造成不必要的损坏。
2)电源
无线模块推荐使用纹波小的直流电源，工作电压建议在5V工作。模块的接地要稳定可靠，地线尽量靠近电源总地。如使用开关电源的话，一定要加强退藕，以免开关电源的纹波和尖峰脉冲影响模块的工作特性。可在电源上串一个10uH的电感，电感两端加100uF电容接地
3)测试
模块采用导线天线，使用时，此天线底下和周围请不要走线路或摆放器件，2.4G频率比较高，各种材质均有一定的影响，一般的塑料影响不大，如有金属物体会产生比较明显的影响，此时建议使用SMA馈线来外接SMA天线。
