输出声道: | 双声道(立体声) | 功率范围: | 101-200W |
电路结构: | 功放IC | 工作方式: | D/T类(数字类) |
温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费,详情请阅读《货到付款》。

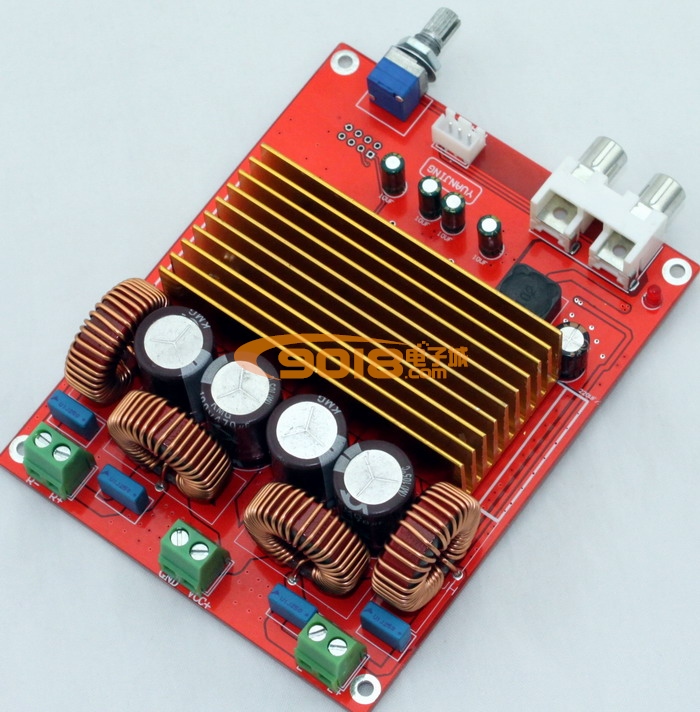

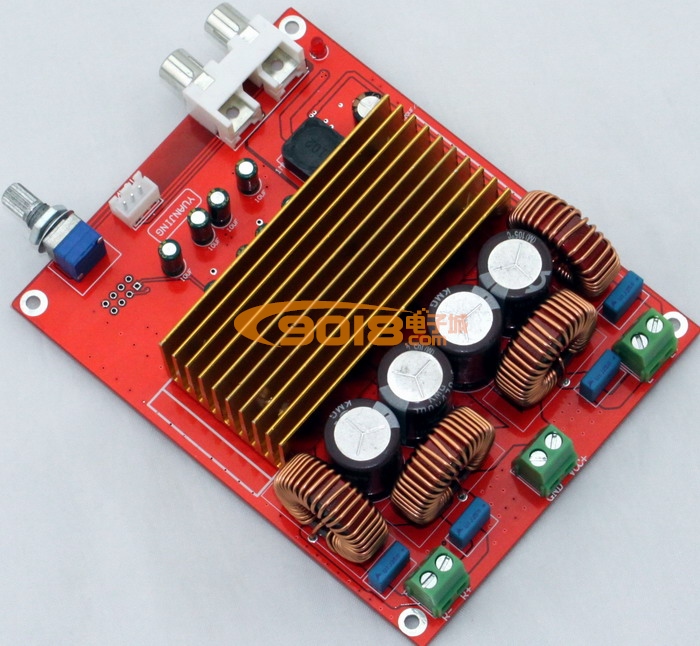

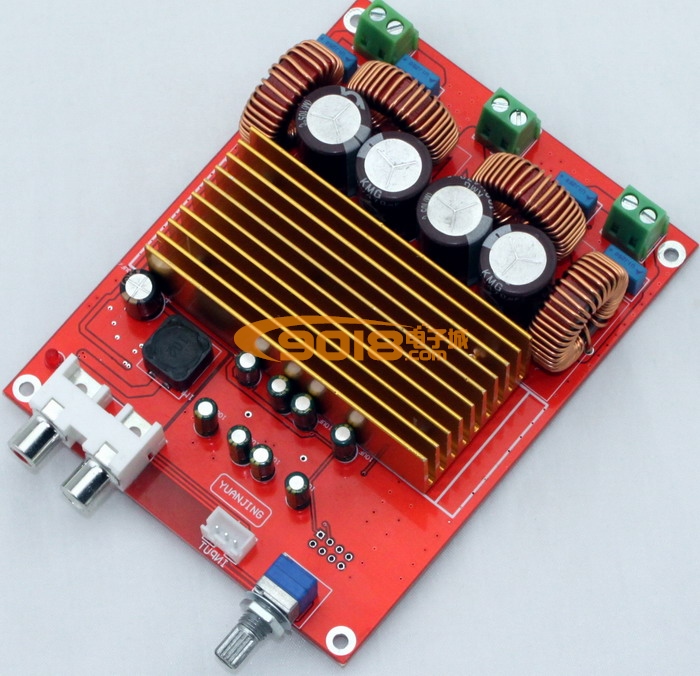

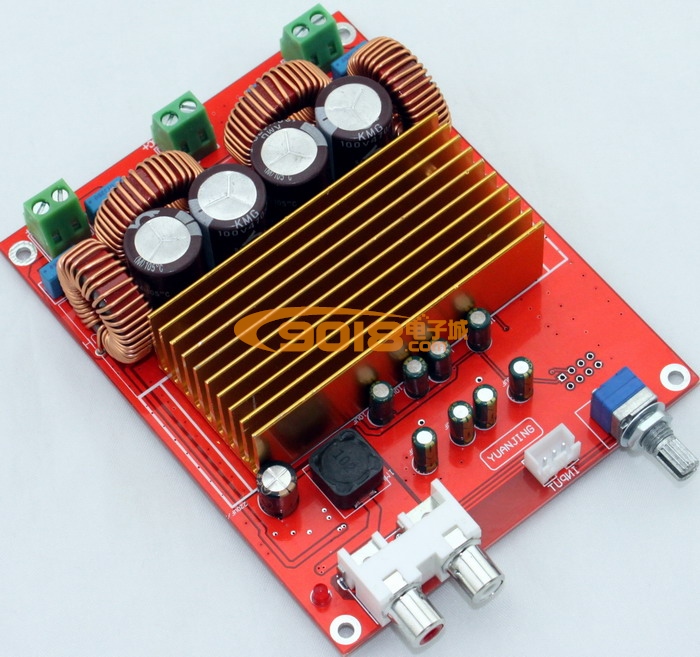

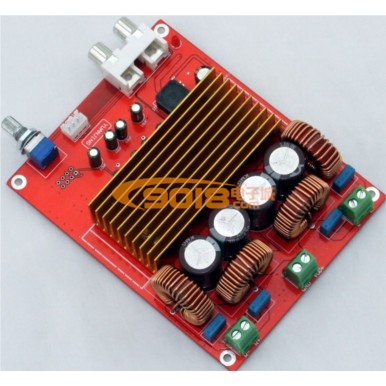

TAS5613(150W+150W)功放板
商品简介
OPA1632是一个完全差分放大器用于驱动高性能音频analog-to-digital转换(ADCs).最高的音频质量,它提供了非常低的噪声和输出驱动器,这个应用程序进行了优化的特点而设计的OPA1632出色的增益带宽的180MHz 50V/μs和非常快的转换速率,产生非常低的失真0.000022%.输入噪声非常低的1.3nV/√Hz进一步确保的最大signal-to-noise比和动态范围.全差分结构的灵活性,可以轻松实现单端全差分输出转换.差分输出降低偶次谐波,减少共模噪干扰OPA1632提供了性能优良的ADCs高性能音频PCM1804.的驱动器,如使用时停机功能也增强了该放大器的灵活性.TAS5613A是一款高性能模拟输入D类中等功率放大器,此放大器具有集成闭环反馈技术(即 PurePath™ HD)。 它的驱动能力高达150W。输出功率水平依赖于目标应用的散热配置。 在封装外露散热片和散热器之间应该使用高性能热界面材料以获得高输出功率水平。 36 V 单电源供电时,4欧负载扬声器提供立体声输出150W+150W。
商品详情:
本品所有零部件均使用优质原装零部件,不仅仅是安全质量得到保障,使用寿命长,更重要是使实际性能能达到设计目标的强有力保证。
n采用原装TAS5613,OPA1632DR
n主滤波电解电容采用进口三莹名牌470UF*4/100V。
n电阻选用五环金属电阻,主回路采用精度±1%的五环金属膜电阻,保证了整机良好的信噪比。
n采用音频专用大电流电感,保证声音清脆有力。

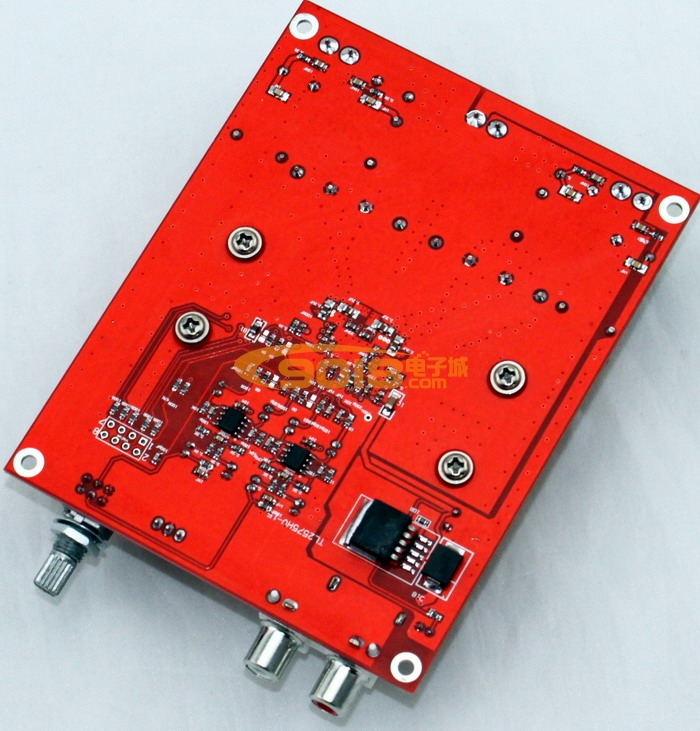

nPCB采用1.6mm厚双面板材,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能。
基本性能参数:
工作方式:D类
静态电流:65mA
工作效率:88%
输出功率:2*150W/4欧 10% THD
频率响应:20Hz至20KHz
动态范围: >100 dB
信噪比:100dB(A-Weighted)
工作电压:DC36V
PCB尺寸:120*95MM
