输出声道: | 四声道 | 功率范围: | 31-60W |
电路结构: | 功放IC | 工作方式: | AB类(甲乙类) |
商品介绍:

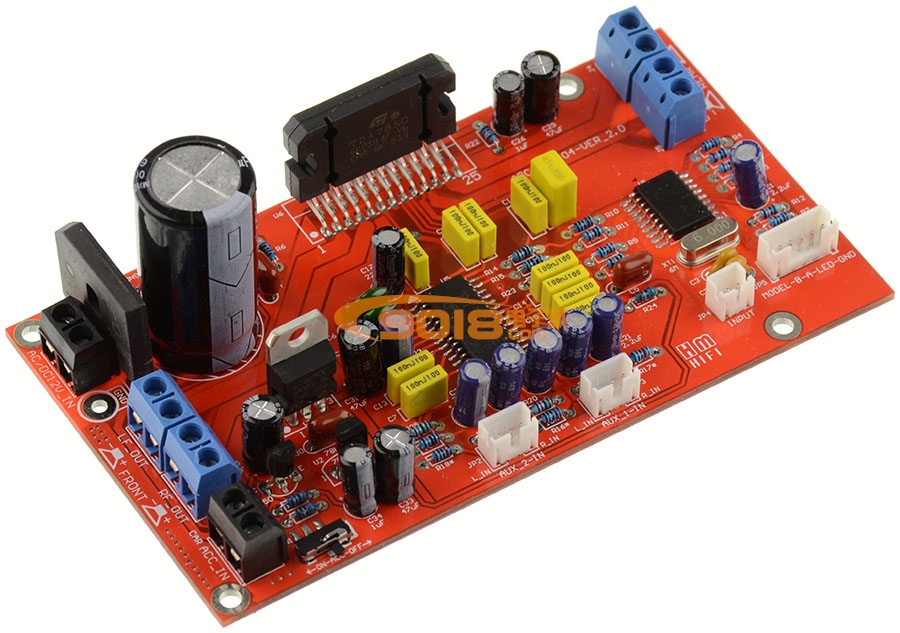

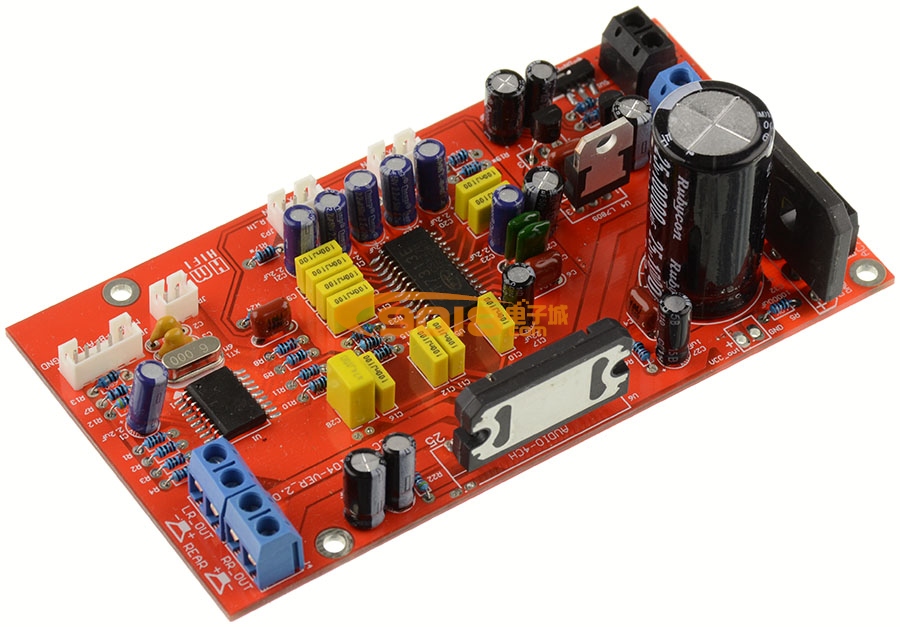

本板采用原装意法半导体(ST品牌)的TDA7850音频功放IC,音色优美,Hi-Fi级四声道输出。TDA7850采用MOSFET放大,具有失真小,低噪音,抗干扰能力强等优点,BTL四声道输出,最大输出功率可达4 x 50W 。
本电路使用一颗单片机(CPU)来控制音效,与广范应用在车载影音,液晶电视等产品中的电子音量集成电路(PTC品牌) PT7313负责音量及音效处理,整体音效低沉有力,中高音清晰分明,音质佳。

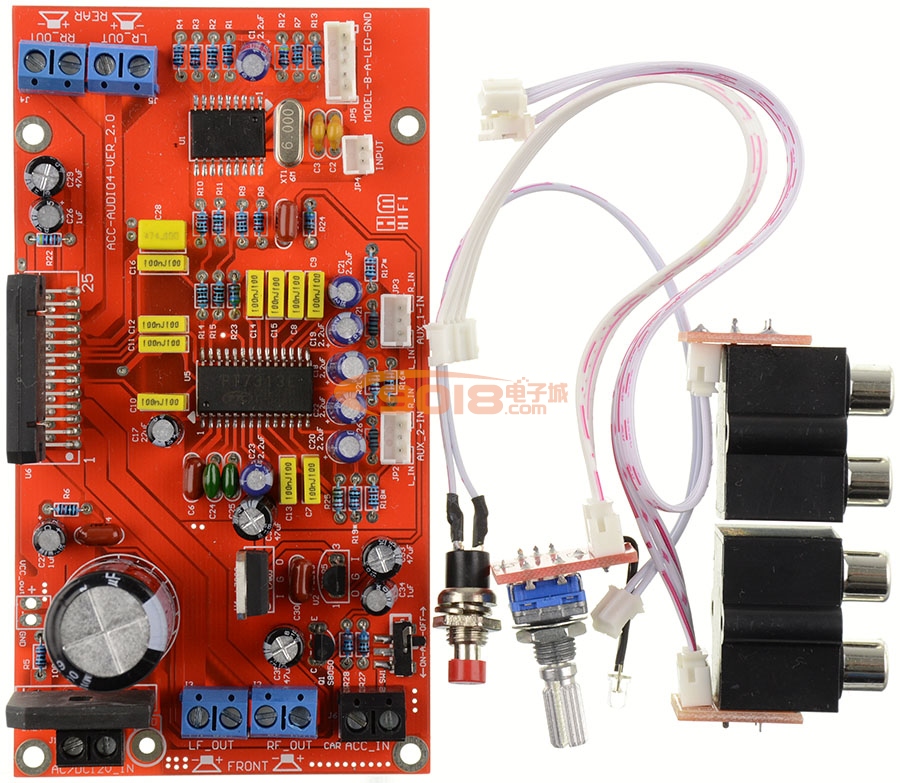

用一颗带轻触按键的编码器选择并调节:高音/低音及总音量,带两路外接音频信号输入,由一个轻触按键通过CPU控制:AUX_1和AUX_2的输入选择(比如:AUX_1连接DVD音源,AUX_2连接电脑或MP3手机等音源,通过选择按键就可以轻松转换音源信号的输入,不用拔插连接线)。实现两路音源输入,操作非常简便。带断电记忆功能,记忆断电前的总音量。特别适合汽车音响升级或DIY四声道家庭影院功放,该电路工厂一直在量产的成熟方案。是爱好DIY朋友之选。适用在电源电路如汽车、摩托车、电动车及多媒体音响的改装,提升您的音响音质。
电源要求:
PCB板规格:
长120MM*宽65MM(PCB)*高约38.2MM(即为电解10000U最高处)
使用说明:
INPUT键:(输入选择按键)系统通电后默认音频信号输入端口(AUX-1)状态,按INPUT键一下,系统切换到音频信号输入端口(AUX-2)状态。
MODEL按键:本板高音、低音及总音量的调节只需在一个带轻触按键的编码器上来完成,操作非常简便。默认调节编码器为总音量调节,按一下编码器上的轻触按键,左右旋转即可调节高音,再按一下,可调低音,再按一下即调节总音量了。循环选择:高音→低音→总音量。可360度旋转,顺时针旋转编码器音量增加,逆时针旋转音量减小。系统通电后,默认工作在总音量调节状态,(比如选择到调节高音,当停止调节,3秒后自动恢复到总音量调节状态。)在调节音效时,编码器旁边的LED灯有闪烁提示。
