四声道带前级音调 TDA7388汽车音响车载功放板家庭影院成品

商品货号：001244601

商品品牌：其它品牌

销售价：¥95.00 （不含配送费用）

配置：未选择

不带散热器选中

您已选择：请选择配置

我要购买：套（限购 1000 套)

商品详情

配送费用

输出声道：	四声道	功率范围：	31-60W
电路结构：	功放IC	工作方式：	AB类（甲乙类）

商品介绍：

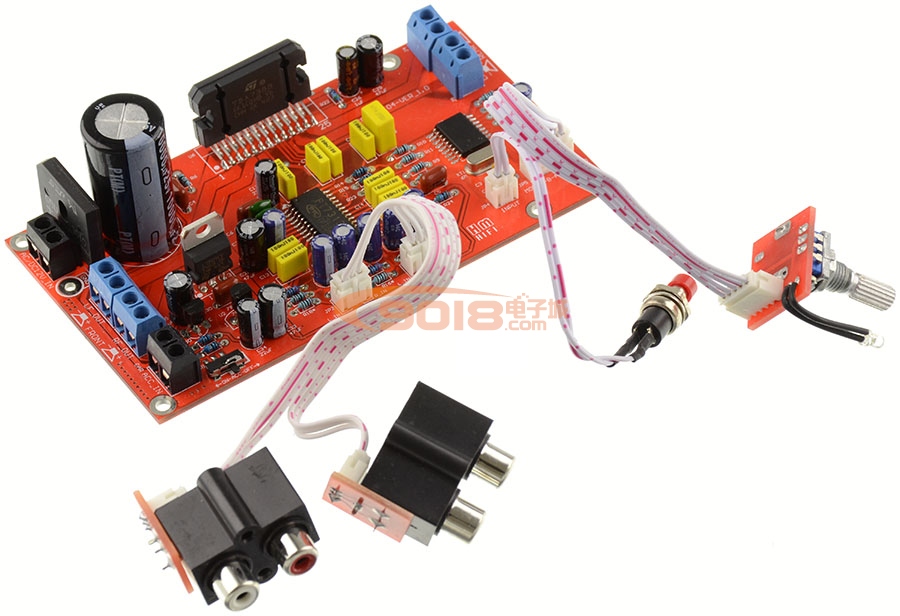

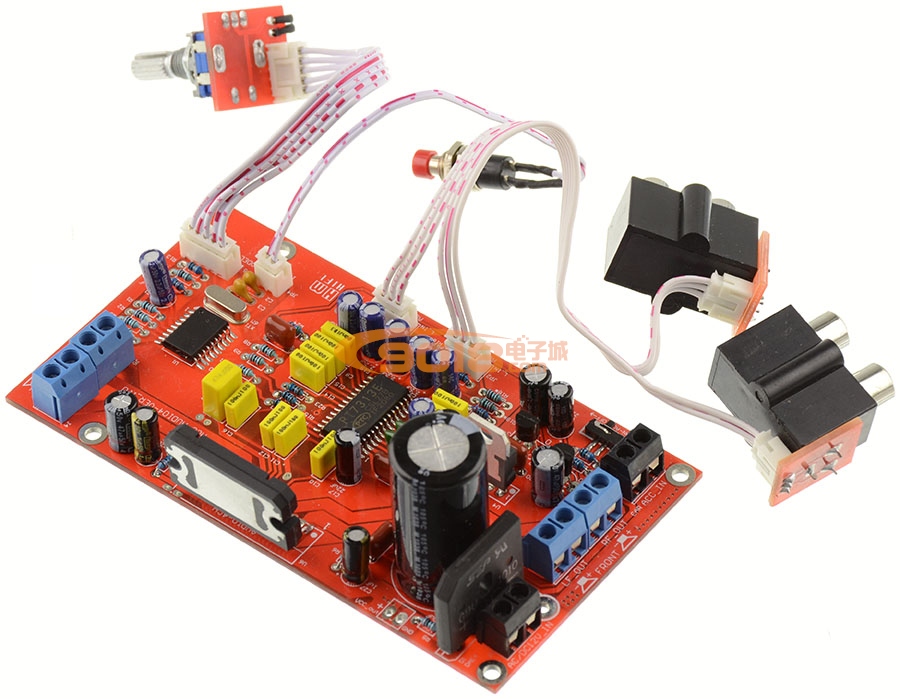

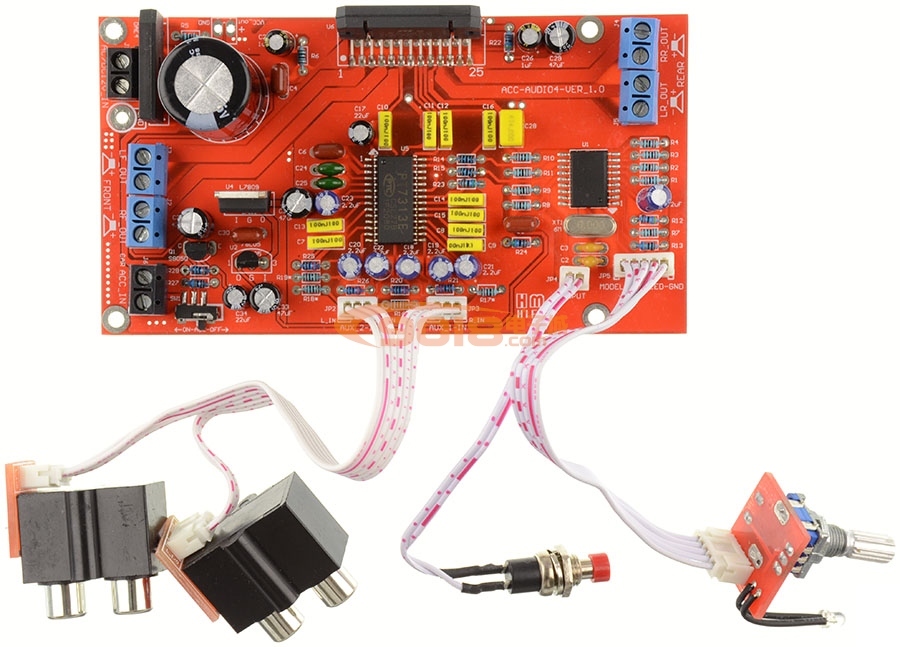

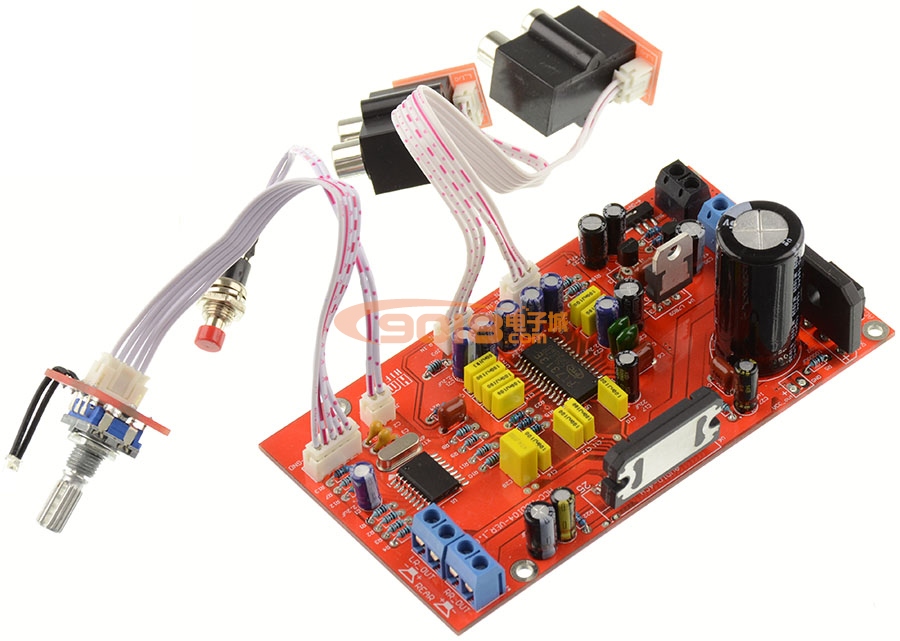

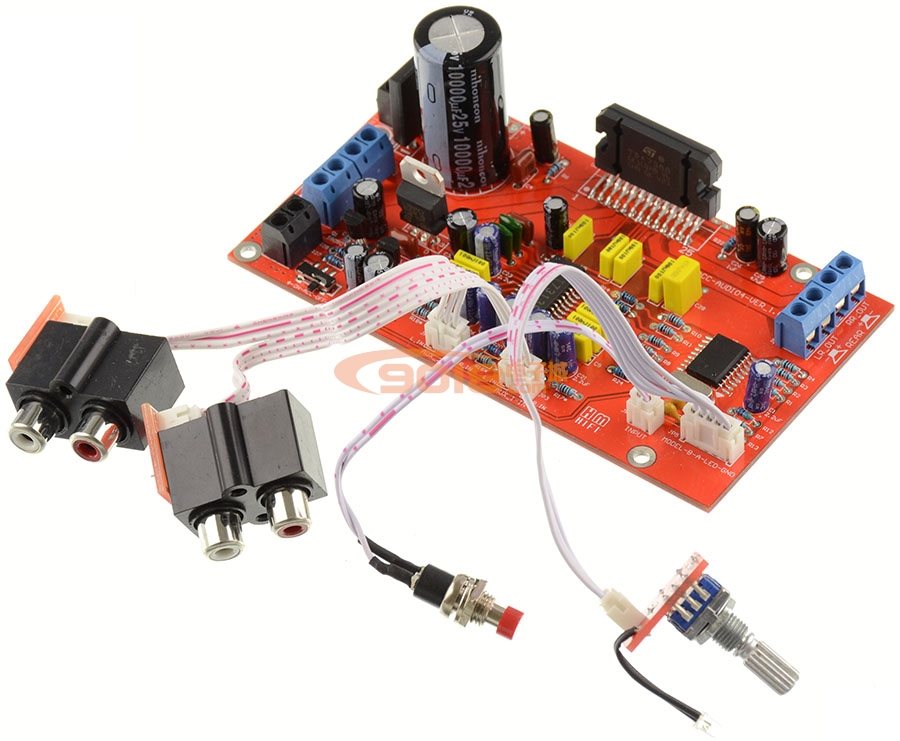

本板采用原装意法半导体(ST品牌)的TDA7388音频功放IC,音色优美,Hi-Fi级四声道输出。TDA7388采用MOSFET放大，具有失真小，低噪音，抗干扰能力强等优点，BTL四声道输出，最大输出功率可达4 x 41W 。本电路使用一颗单片机（CPU)来控制音效，与广范应用在车载影音，液晶电视等产品中的电子音量集成电路（PTC品牌） PT7313负责音量及音效处理，整体音效低沉有力，中高音清晰分明，音质极佳。用一颗带轻触按键的编码器选择并调节：高音/低音及总音量，带两路外接音频信号输入，由一个轻触按键通过CPU控制：AUX_1和AUX_2的输入选择（比如：AUX_1连接DVD音源，AUX_2连接电脑或MP3音源，通过选择按键就可以轻松转换音源信号的输入，不用拔插连接线）。实现两路音源输入，操作非常简便。带断电记忆功能，记忆断电前的总音量。特别适合汽车音响升级或DIY四声道家庭影院功放，该电路工厂一直在量产的成熟方案。是爱好DIY朋友的选择。
本电路单电源供电设计，直流12V--16V，交流9V--12V（注：供电电流最小3A，3A以上音效会更好。电流小会影响音效，严重时会引起电路工作失常等问题）非常适用在电源电路如汽车、摩托车、电动车及多媒体音响的改装，提升您的音响音质。

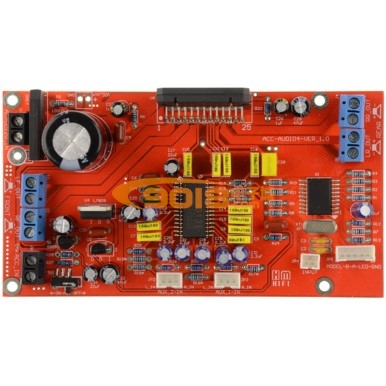

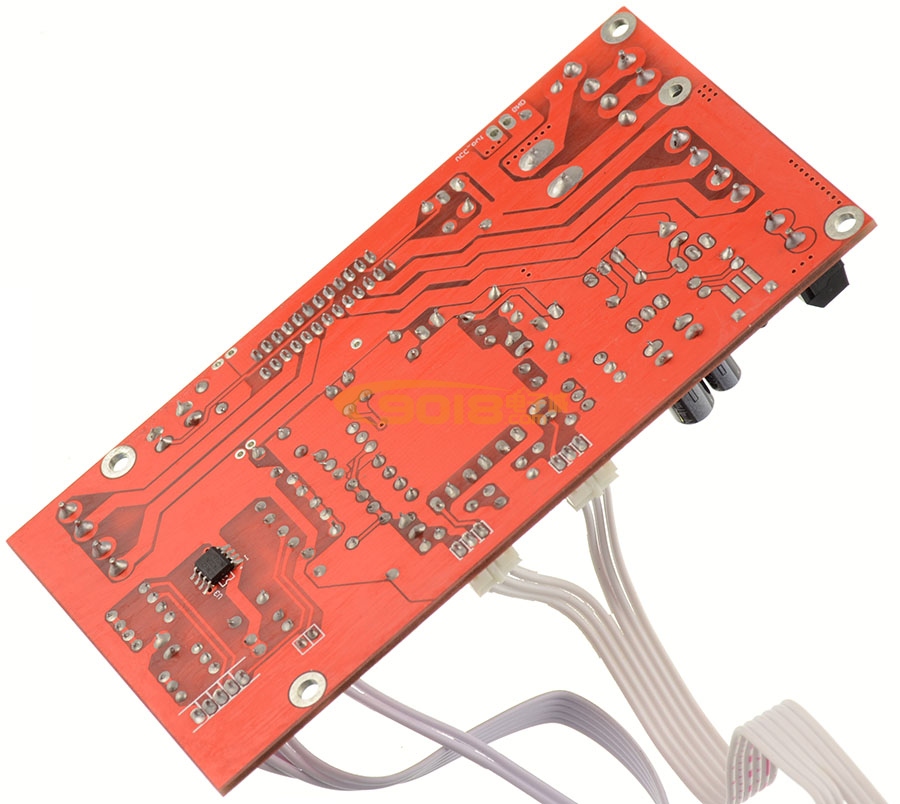

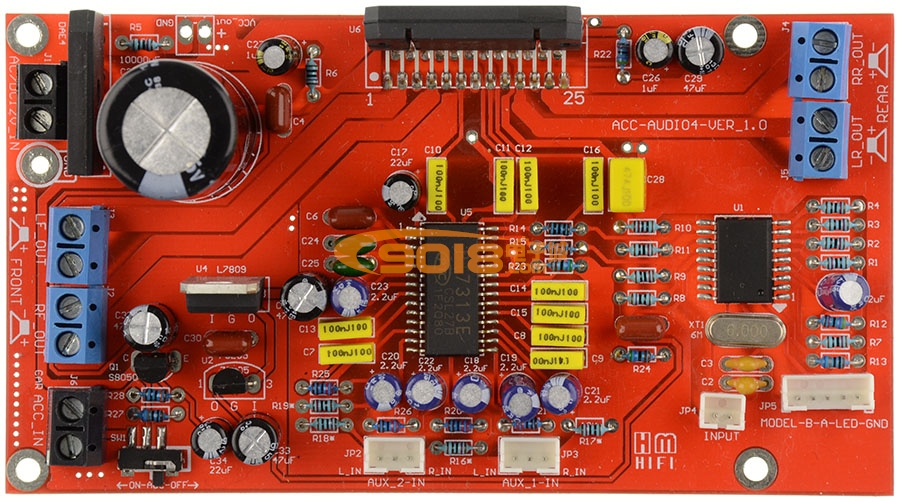

本板PCB使用优质双面玻纤板，高级红油阻焊层，喷锡沉铜工艺，布局合理，美观大方，品质可见。

PCB规格：长120MM 宽65MM

本套件价格不包括散热片在内，需安装散热片方可使用，请购前知悉

使用描述如下：

INPUT键：(输入选择按键)系统通电后默认音频信号输入端口（AUX-1）状态，按INPUT键一下,系统切换到音频信号输入端口（AUX-2）状态。
MODEL按键：本板高音、低音及总音量的调节只需在一个带轻触按键的编码器上来完成，操作非常简便。默认调节编码器为总音量调节，按一下编码器上的轻触按键，左右旋转即可调节高音，再按一下，可调低音，再按一下即调节总音量了。循环选择：高音→低音→总音量。可360度旋转，顺时针旋转编码器音量增加，逆时针旋转音量减小。系统通电后，默认工作在总音量调节状态，（比如选择到调节高音，当停止调节，3秒后自动恢复到总音量调节状态。）在调节音效时，编码器旁边的LED灯有闪烁提示。
