发烧功放板系统

卡拉OK板 话放音效板PT2399 NE5532前级麦克风信号放大板 成品板

商品货号:001245401

商品品牌:

销 售 价:¥80.00 (不含配送费用)

类型:
  • 成品板选中
您已选择:
我要购买: 块(限购 496 块)

商品介绍:

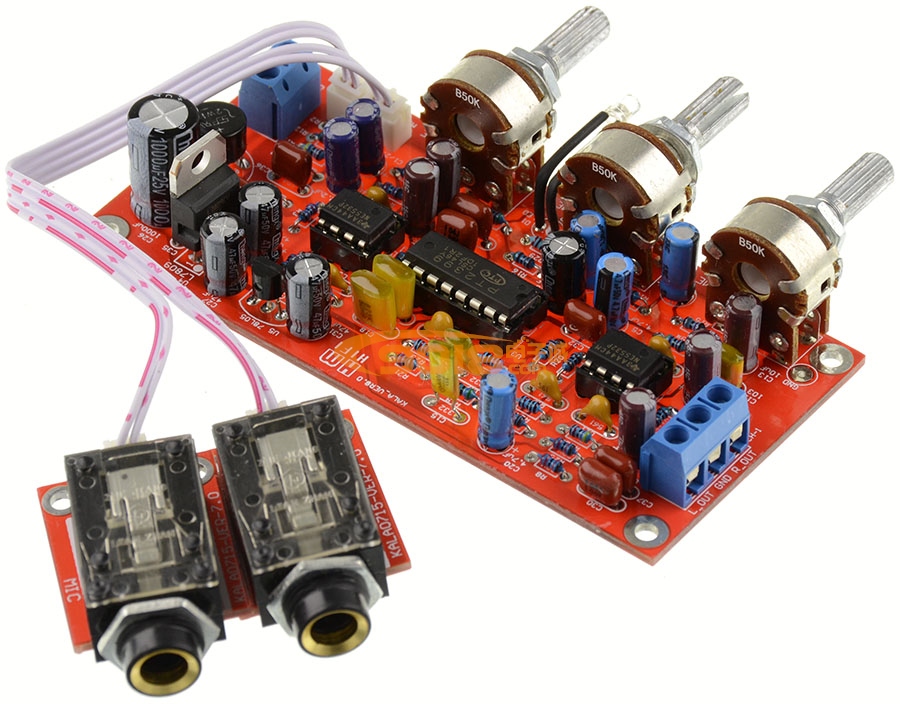

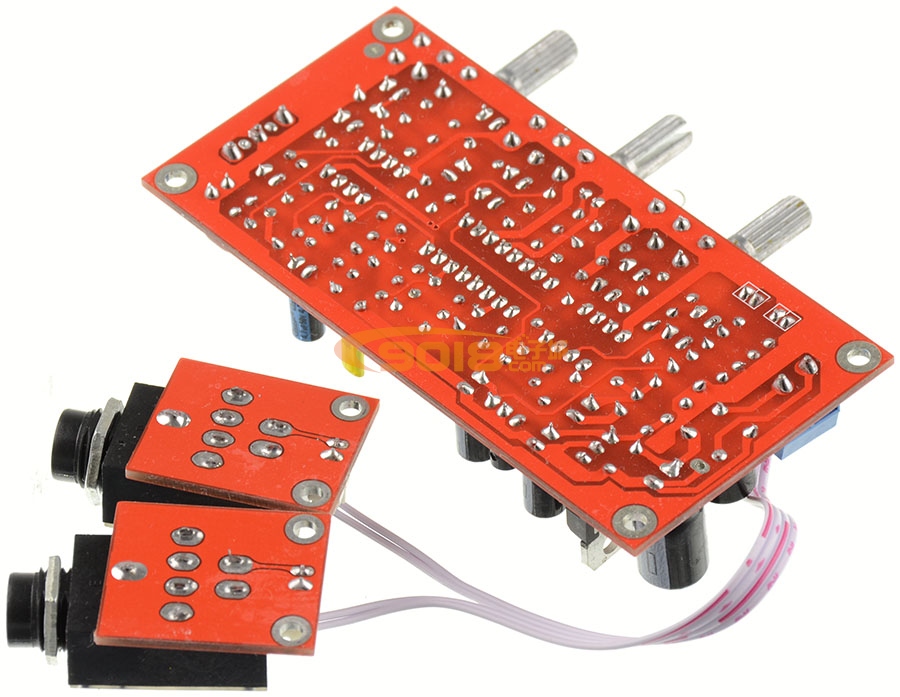

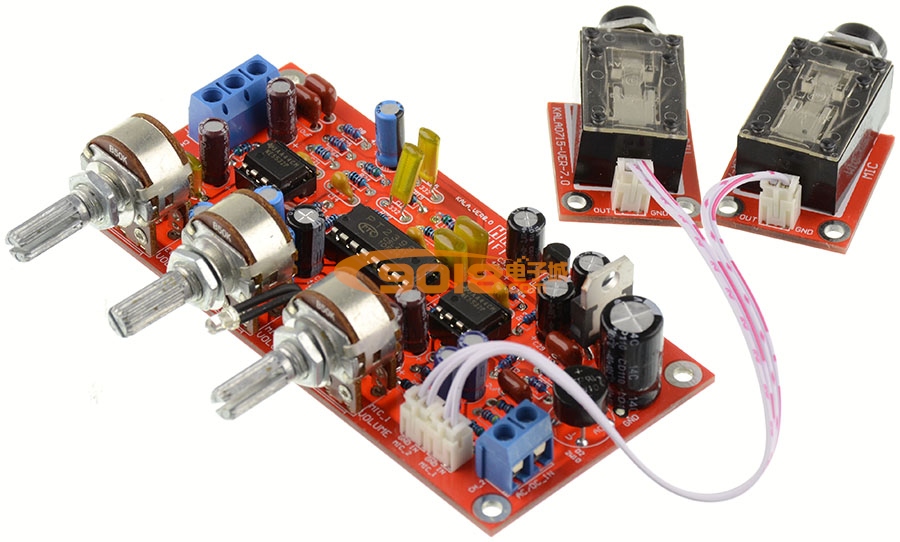

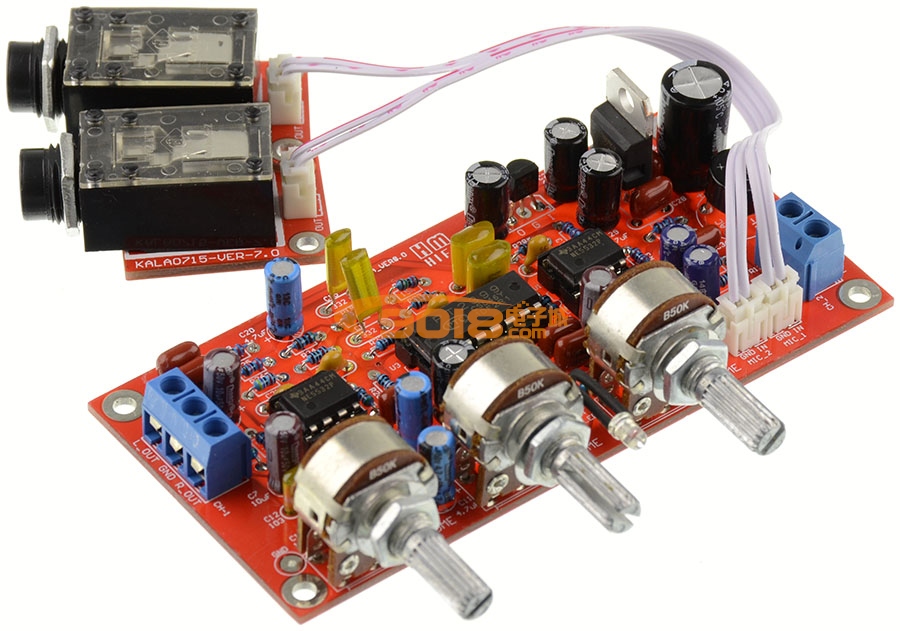

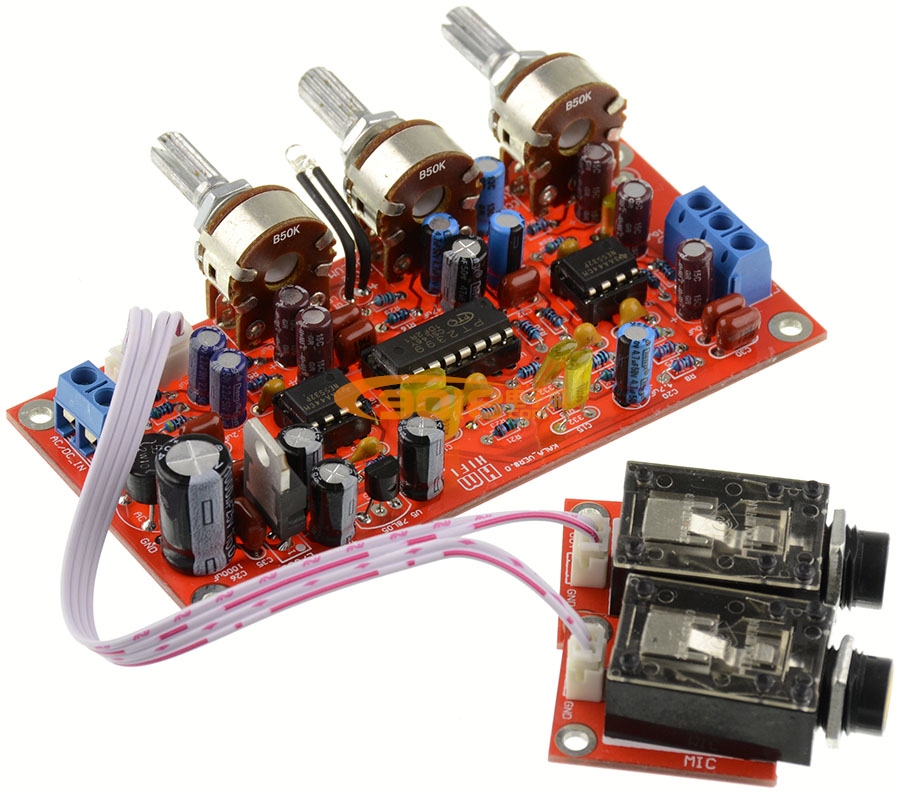

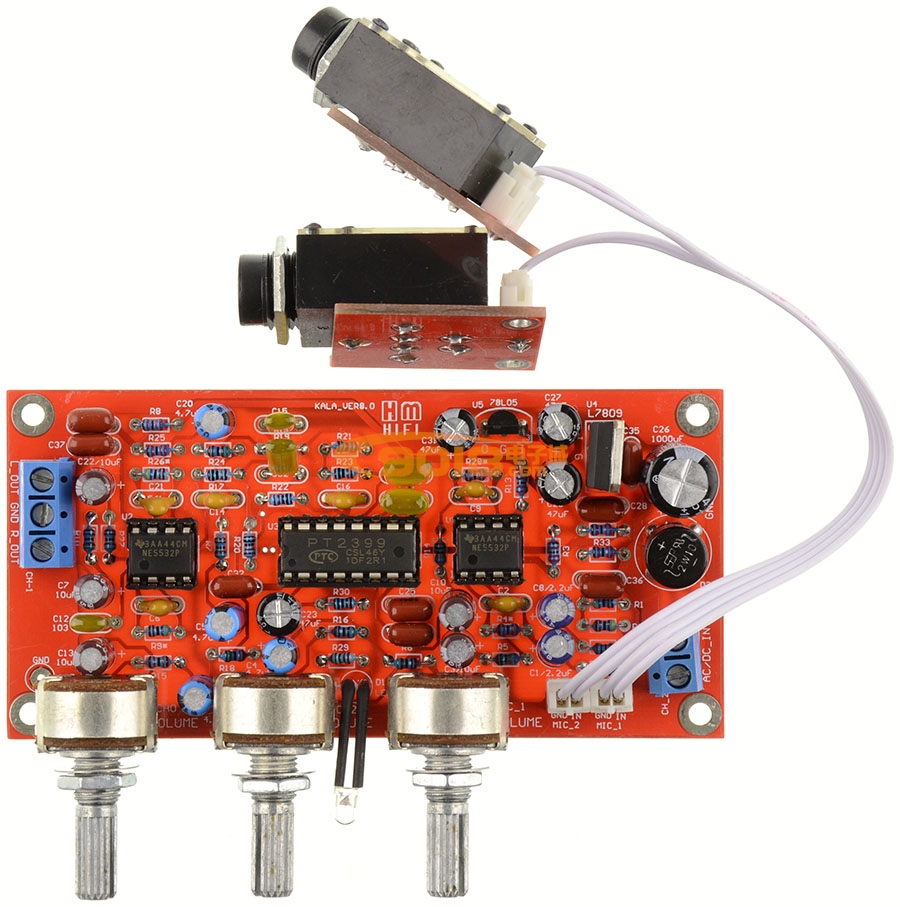

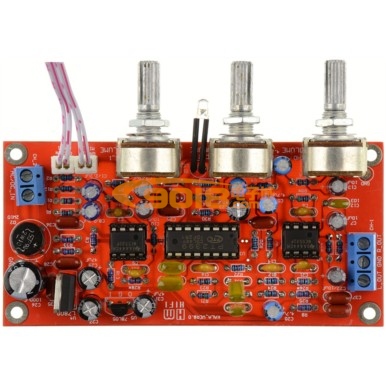

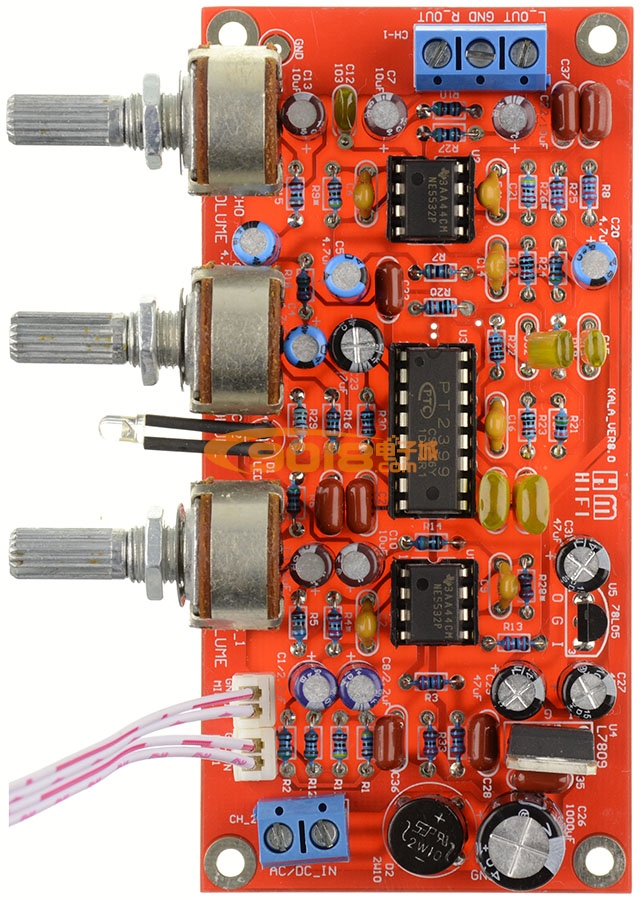

本卡拉OK板采用原装普诚(PTC品牌)的PT2399负责回声音效处理,原装PT2399是一颗典型的卡拉OK回声处理集成电路,在CD、VCD、DVD、电视音晌、卡拉OK机上应用相当广泛。话筒前级采用两颗原装美国德州仪器(TI品牌)的经典双运放NE5532负责音频信号放大及声效处理。PCB采用高档双面玻纤板,红油阻焊层,沉铜喷锡工艺,布局合理,美观大方
本卡拉OK板采用两路麦克风输入(可以兼容驻极体麦克风),两个麦克风分别由两个电位器控制输出音量,这样设计的优点:避免了因A歌手嗓门大把B歌手的声音给盖住了~

电源要求:

  • 输入单电源供电,可选择交流或者直流输入,直流电源可不分正负极接入。
  • 输入电压范围:交流9V~12V直流10V~18V,供电电流500ma就可以用的(可以连接12V电瓶供电使用)。
  • 注意:不可与您的功放板共用同一组交流电源电压!否则会烧坏板上元件!

此电路为工厂一直在量产的成熟方案,器件选料精良,是K歌和吉他爱好者DIY朋友们的好帮手!可与本店任意一款功放板相配用。喜欢自弹自唱,网络K歌的朋友们,暂时忘记工作和压力,适当的放松自己,想唱就大声唱起来吧!

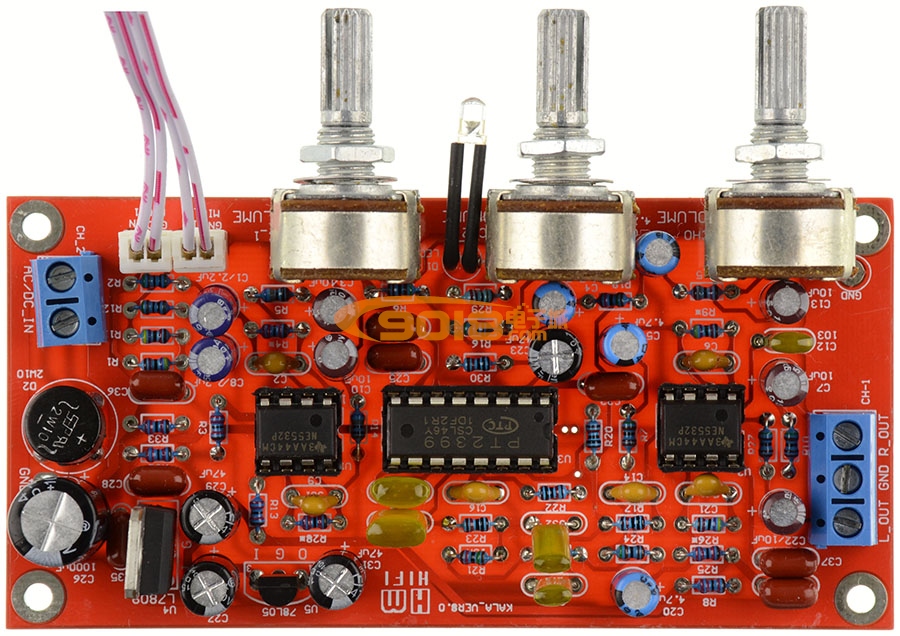

注:本卡拉OK板设计是采用独立供电方式,如果是从功放板上取AC/DC电压,因连接不当有可能会引起噪音出现(如从功放取DC电压连接后发现有噪音的话,可以这样试试,将功放板DC电压的正极连接到卡拉OK板上C26电容的正极,功放板DC电压的负极连接到卡拉OK板上C26电容的负极。卡拉OK板与功放板的电源地线和音频信号地线要正确连接,如不能解决共电源引起的噪音,那只能使用独立电源供电了!!!)。因每位朋友的功放板输入增益不同,可能要调整卡拉OK板的放大倍数,卡拉OK板上有带*的R4 R28 这两个22K电阻,可以根据自己的需要来更换阻值,阻值增大,输出的信号增大。


本卡拉OK板采用两路话筒输入(可以兼容驻极体话筒),MIC-1/MIC-2两个麦克风插座为插接件用排线引出的,适合任意安装,用驻极体麦克风时,请用6.35转3.5的转换插头转接,
使用时,接上麦克风话筒后,请勿将话筒靠近音箱,否则易出现刺耳的啸叫声,因话筒与磁性材料会产生感应;驻极体话筒灵敏度高,使用时注意先将音量调小再插入。


与功放板相连接时,请将本卡拉OK板左右音频输出信号连接至功放板的总音量电位器的中心抽头。音频信号地线连接到功放板的总音量电位器的GND音频地线端.(特别注意:如用OK板的左右音频输出信号与电脑MIC插座连接,请把OK板的“L_OUT”或“R_OUT”左右音频输出信号的其中单独任意一路和音频地线GND与电脑MIC输入座的音频输入和音频信号GND地线一一对应连接,不可以把OK板的左右音频信号同时与电脑MIC座连接,因为电脑的MIC输入接口是单声道输入的,如连接错误会引起噪音,请用户注意)

PCB规格:长约100MM*宽约50MM
