发烧功放板系统

TDA7294 BTL桥式双声道发烧功放板 带BTL喇叭保护成品板 150W*2

商品货号:001226701

商品品牌:国产

销 售 价:¥258.00 (不含配送费用)

配置:
  • 不带散热器选中
您已选择:
抱歉!此商品已下架。请浏览其它类似商品..

输出声道:双声道(立体声)功率范围:101-200W
电路结构:功放IC工作方式:AB类(甲乙类)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

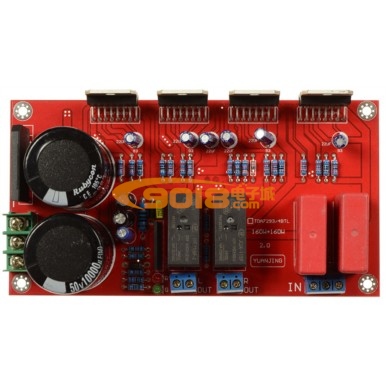

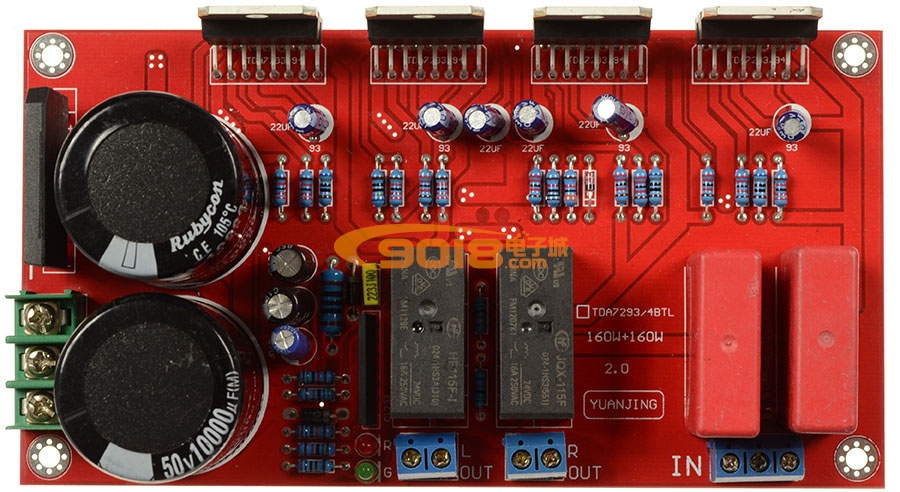

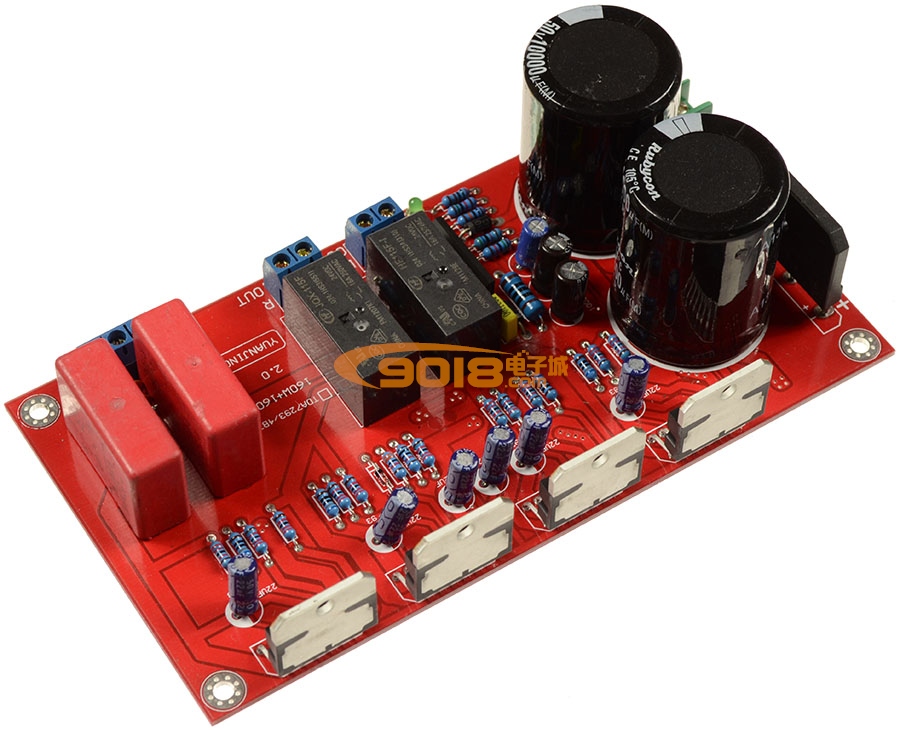

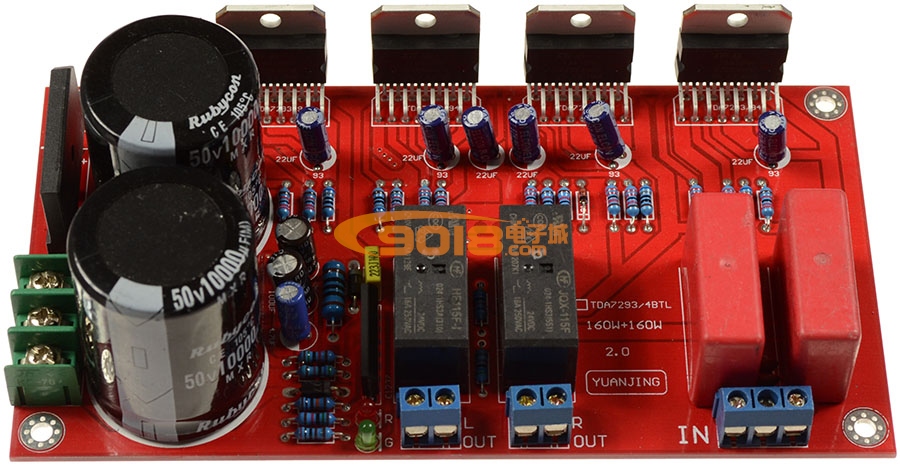

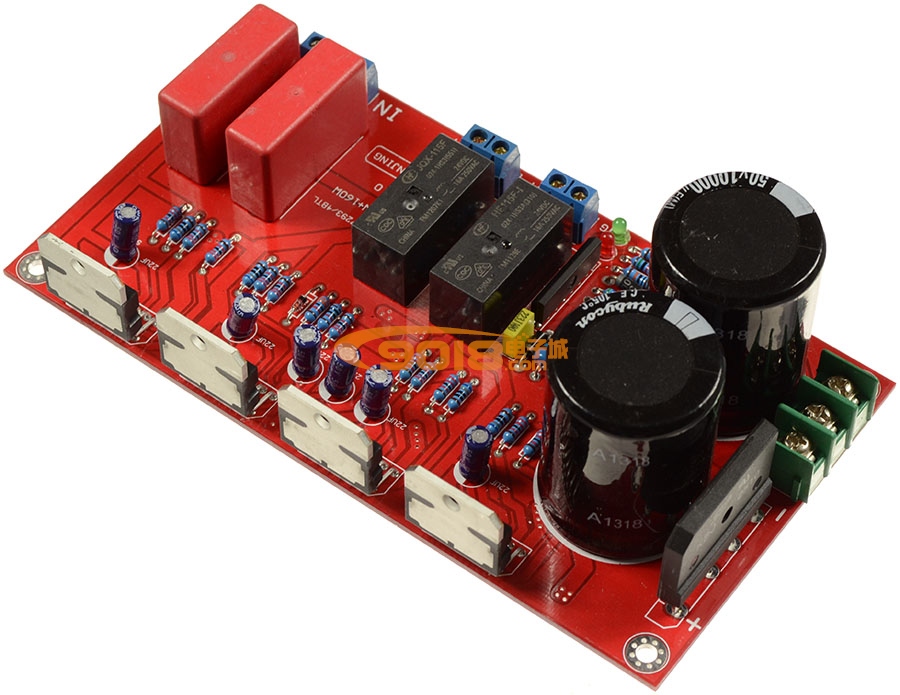

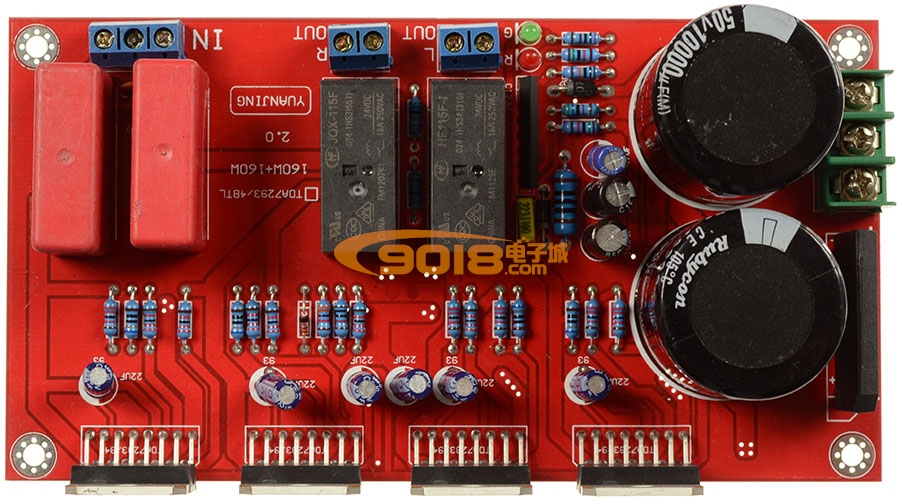

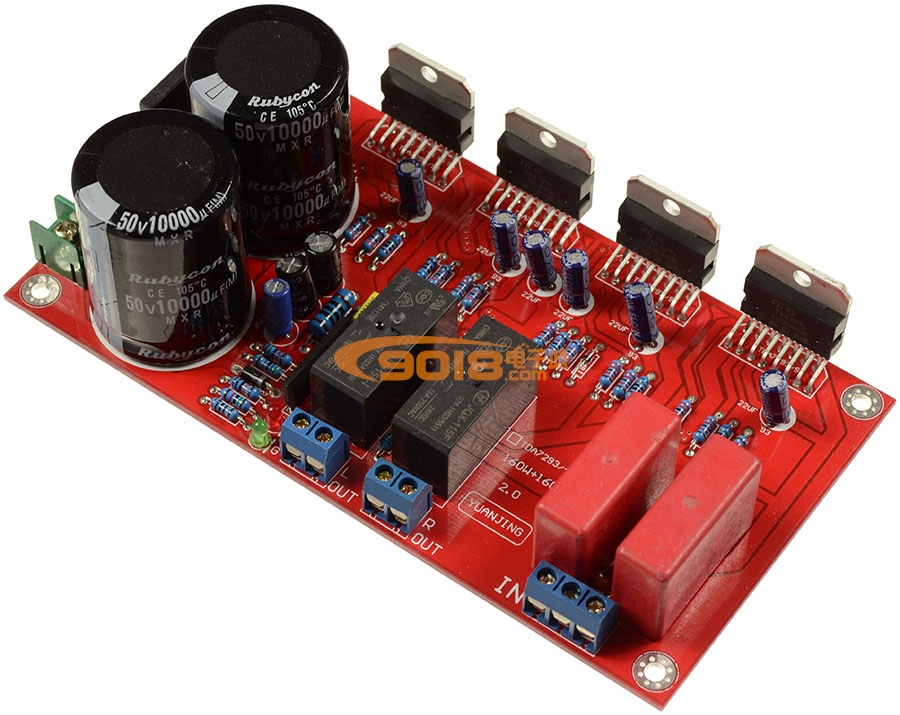

TDA7294BTL(带BTL喇叭保护)功放板

产品简介:

TDA7294是欧洲著名的SGS-THOMSON意法微电子公司于90年代摧出的一款场管输出的大功率集成电路颇具胆味。彻底改变了以往集成功放的生、冷、硬的音色,广泛应用于HI-FI领域该芯片的设计以音色为重点.具有耐高压、低噪音、低失真度、音色柔和耐听。

用料:

1:本板采用1.6毫米双面板设计,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能。电阻是用金属膜1%误差高精度台湾进口电阻,滤波采用进口10000UF*2只大电容,小电容采用台湾原装电容,耦合采用正品德国WIMA  2.2UF发烧电容,滤波采用1万微法电容,整流采用25A及以整流扁桥,保证强力的源源不断的动力支持。

2:本板最大特点是采用目前先进的UPC1237 BTL喇叭保护电路,有效消除开、关机的冲击声和直流输出保护功能,使您的喇叭更安全。

3:本板集成【整流、喇叭保护、功率放大为一体,用户安装更方便】本板用料讲究,电路设计合理,较高的信噪比,音质清纯甜润,细节表现突出。是一款性价比高的HIFI功放,适合4-8寸的喇叭使用。

基本参数:

输出功率:150W+150W

输出阻抗:4-8 欧

输入电压:AC 26V-0-26V

板体尺寸:长14.8 X 宽7.7 X高 5 CM

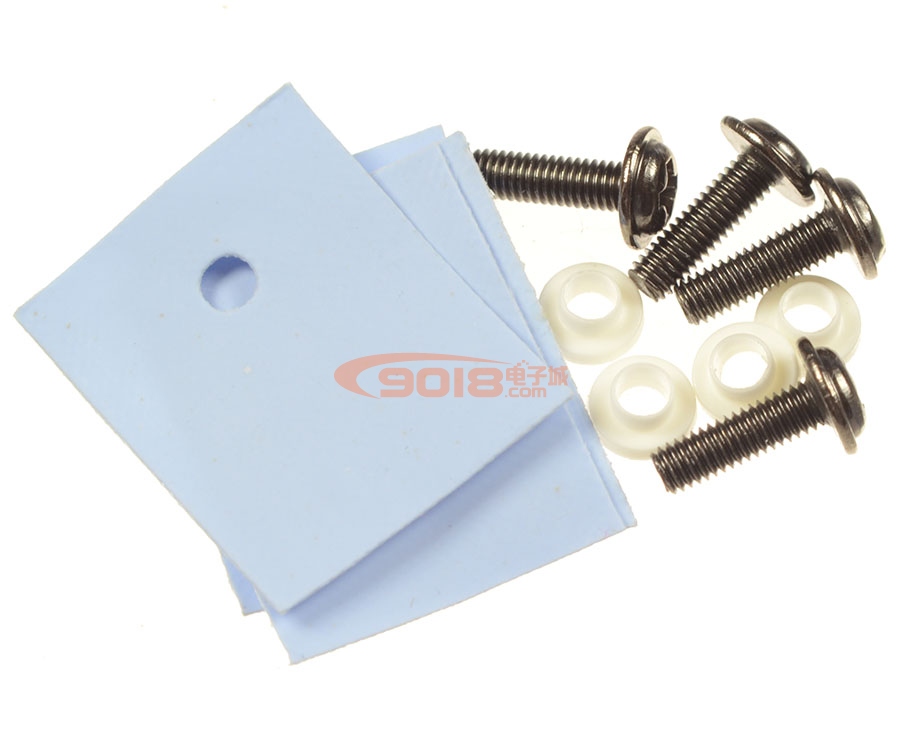

注意:本功放板输出功率较大,请安装足够大的散热器!IC金属部分带负电,不可以接地。

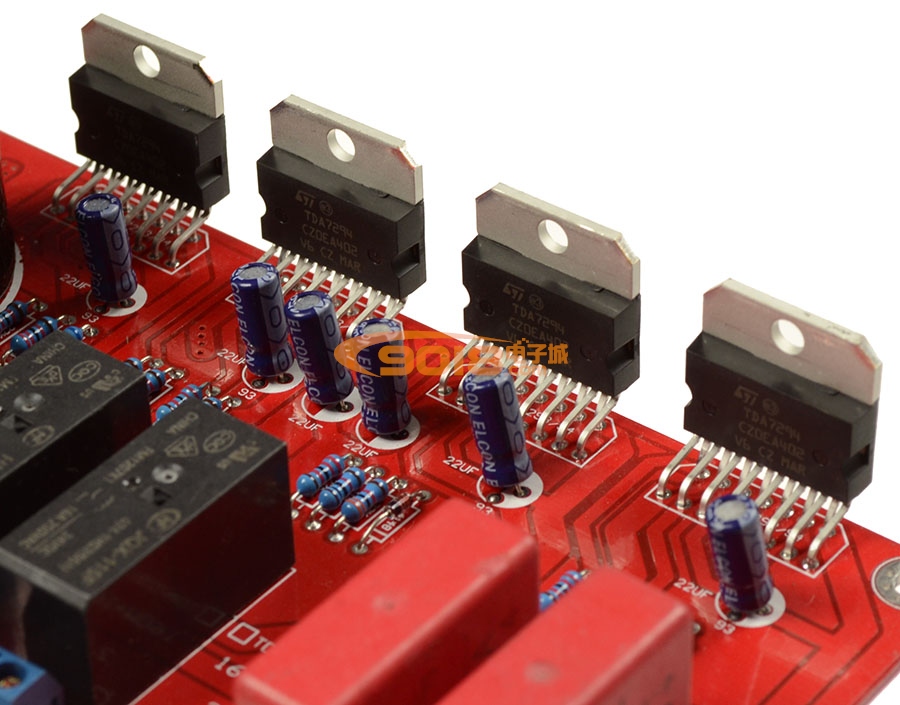

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

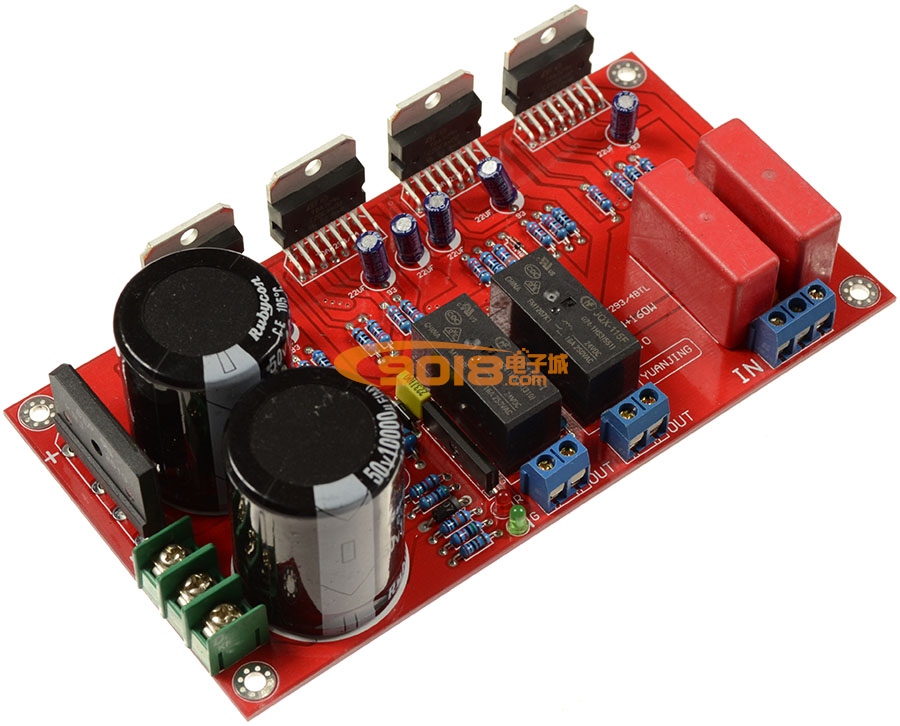

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板
TDA7294 BTL桥式发烧功放板 带BTL喇叭保护成品板

尊敬的客户:本商品描述图片是随机抽取的样品实物拍摄。因是半成品,产品更新周期较快,每个批次产品元器件品牌和参数、外观标识、接线方式等细节可能会有所变化和调整,您在此处所看到的产品图片与收到的实物大体一致,望您购买前知悉。感谢您的关注,欢迎购买。
