发烧功放板系统

迷您小型TDA7293分体式高保真发烧功放板 含电源整流滤波板

商品货号:001225301

商品品牌:国产

销 售 价:¥110.00 (不含配送费用)

商品评分:10 (共 0 人评论,0 个咨询)

配置:
  • 带散热器(长132MM*宽80MM)选中
  • 不带散热器选中
您已选择:
我要购买: 套(限购 498 套)

输出声道:双声道(立体声)功率范围:61-100W
电路结构:功放IC工作方式:AB类(甲乙类)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

TDA7293发烧功放板

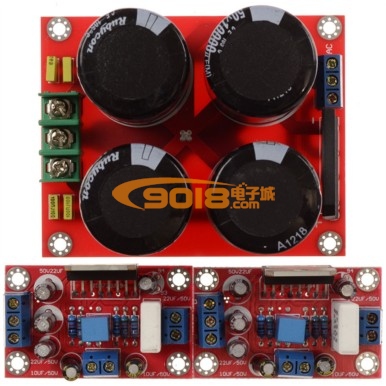

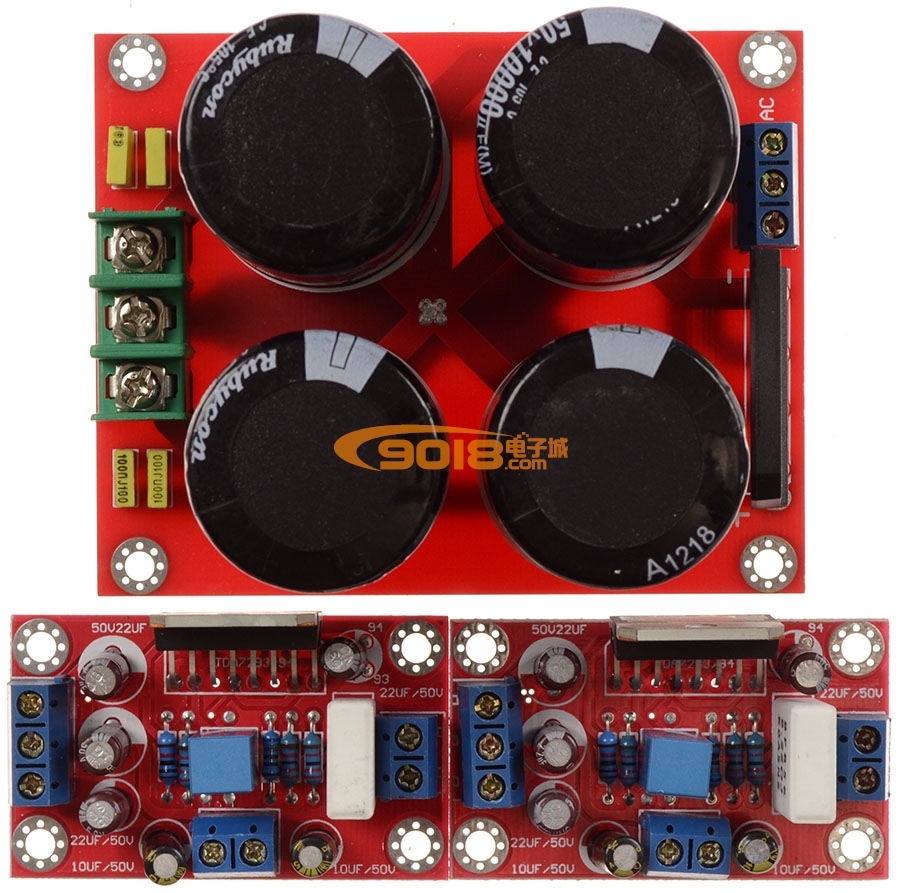

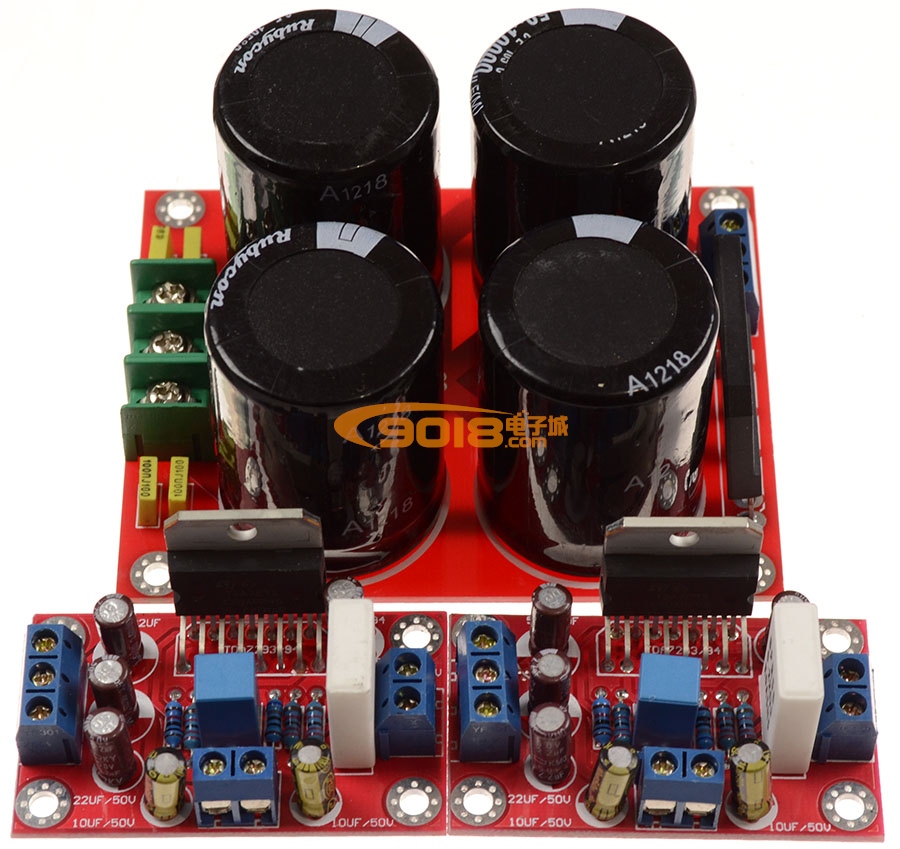

(2块功放板+1整流板)

产品简介:

TDA7293是欧洲著名的SGS-THOMSON意法微电子公司于90年代摧出的一款场管输出的大功率集成电路颇具胆味。彻底改变了以往集成功放的生、冷、硬的音色,广泛应用于HI-FI领域该芯片的设计以音色为重点.具有耐高压、低噪音、低失真度、音色柔和耐听。

本功放板功率是2×85W双声道后级功放板.


商品详情:

本品所有零部件均为优质原装零部件,不仅仅是安全质量得到保障,使

寿命长,更重要是使实际性能能达到设计目标的强有

力保证。



n   采用原装TDA7293。

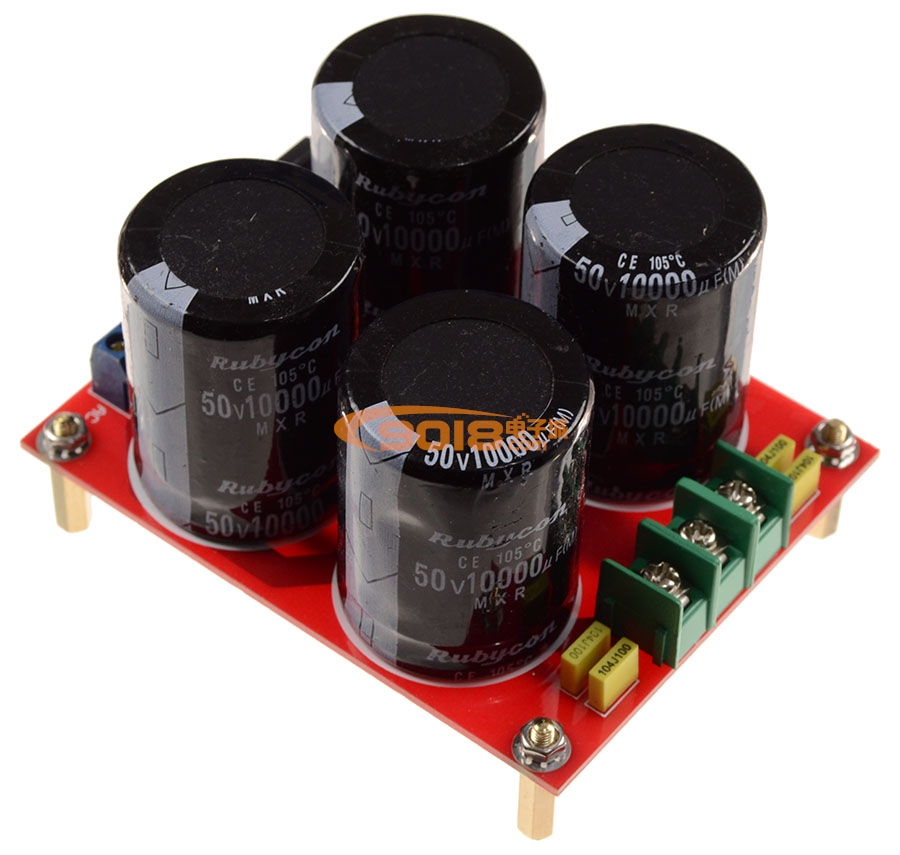

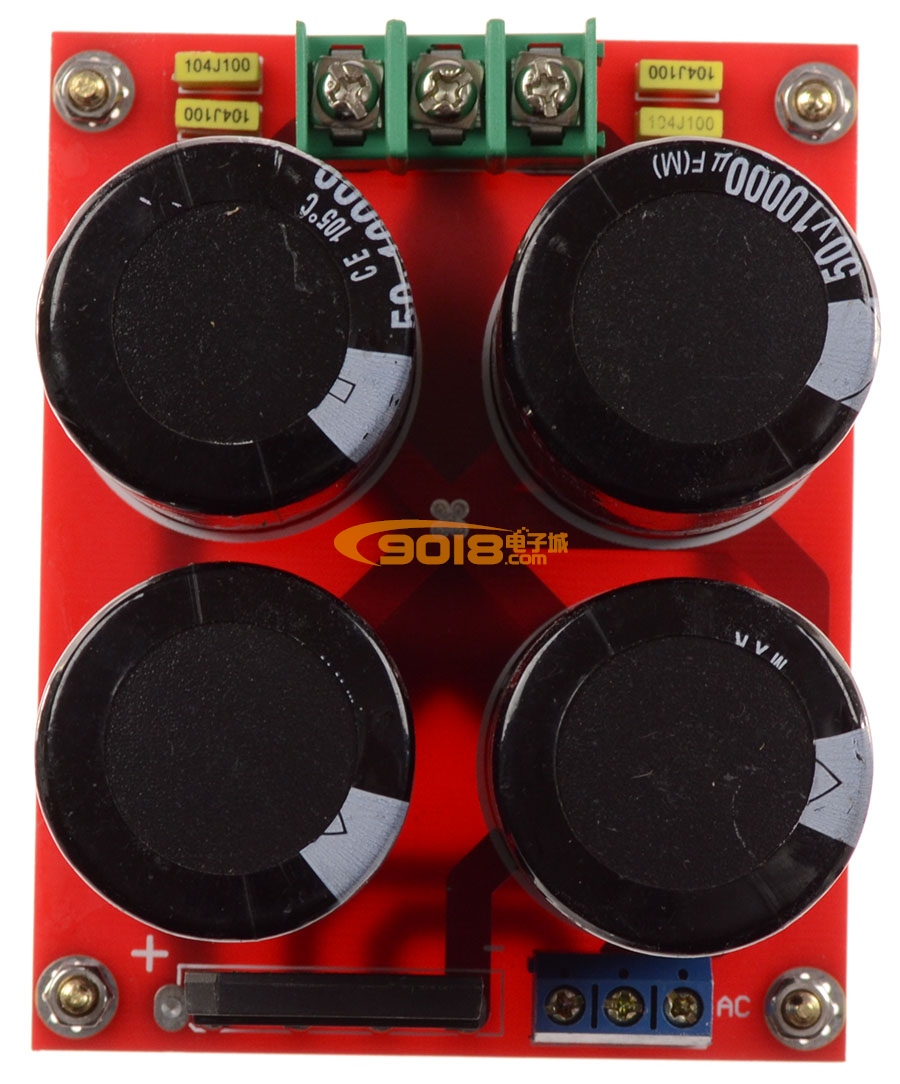

n   电解电容采用ELNA名牌和台湾名牌主滤波电容采用容量10000UF*4,采用国产8A及以上整流扁桥,保证强力的源源不断的动力支持。

n   电阻选用五环金属电阻,主回路采用精度±1%的五环金属膜电阻,保证了整机良好的信噪比。

n     PCB采用1.6mm双面板材,2.0安士铜厚,喷锡全工艺,

  保证大小电流的良好通过性能。

n    整个电路板走线布局相当严谨合理,整体PCB走线采用一点接地方式。本功放板工作稳定可靠,输出功率大;声音优美圆润,音场开阔。立体感强,低频沉稳扎实有力,信噪比相当出色,动态范围广;细节清晰、瞬态响应出色,播放各种音乐均应付自如,在家庭的放音环境下有很不错的表现。



  本板接线简便,只要配置较少的零部件就可以组装成一台音色优美的立体声HIFI功率放大器,适合音响爱好者制作使用。本板电路简洁,底噪低,贴到耳朵也没有电流声值得一试



注意事项:

供电电压不能超过+-45V并一定要保证+-电压及供电功率对称,供电越高IC越热,所需要的散热器越大;
IC的金属部分不能与散热器连通,IC与散热器之间要有绝缘片并要均匀的涂上散热硅脂,在装好散热器后一定要用万用表测量是否IC与散热器导通;TDA7293的正负供电端要同时加电,切不可某一组电压先加另一路后加,否则IC必死无疑。正负供电的某路保险丝突然熔断,也会造成供电不对称,IC也会烧掉。如果某颗IC损坏,也会造成其他通道IC供电不对称,并会导致其他正常IC烧毁!特别注意电源板上的电容要放电后再和功放板连接,+ -极要对应不可以接反,IC金属部分不能接地,烧IC不保修!

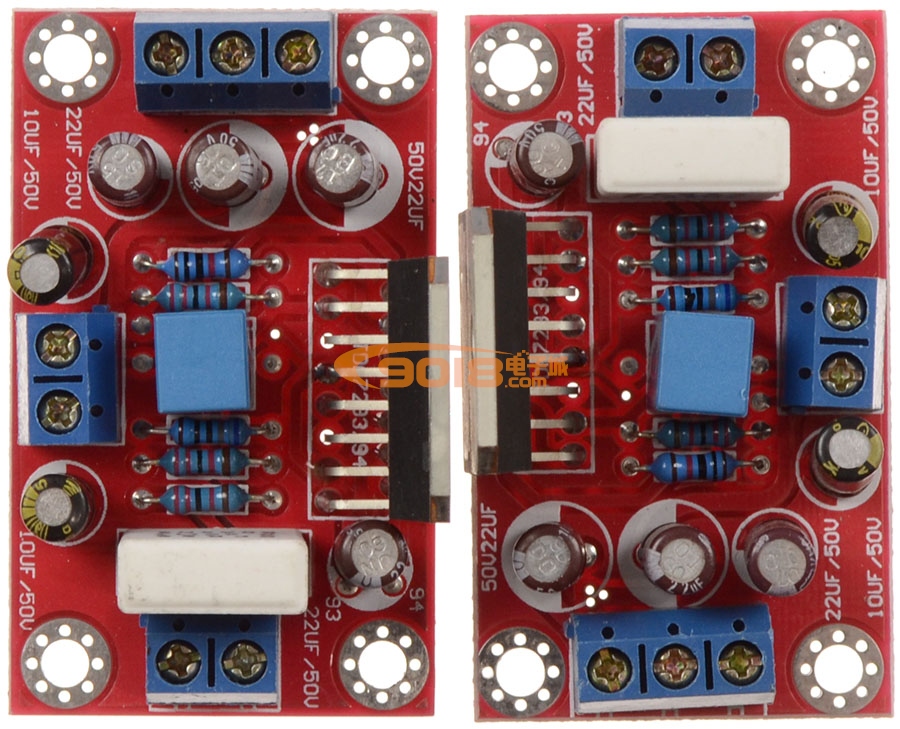

迷您小型TDA7293分体式高保真发烧功放板 含电源整流滤波板
迷您小型TDA7293分体式高保真发烧功放板 含电源整流滤波板

迷您小型TDA7293分体式高保真发烧功放板 含电源整流滤波板
迷您小型TDA7293分体式高保真发烧功放板 含电源整流滤波板

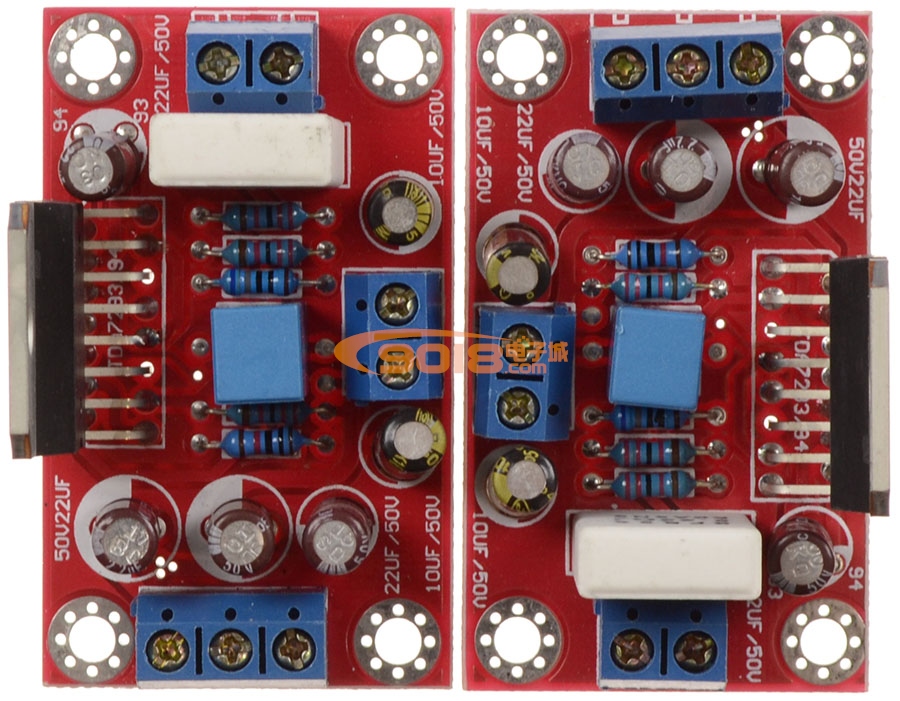

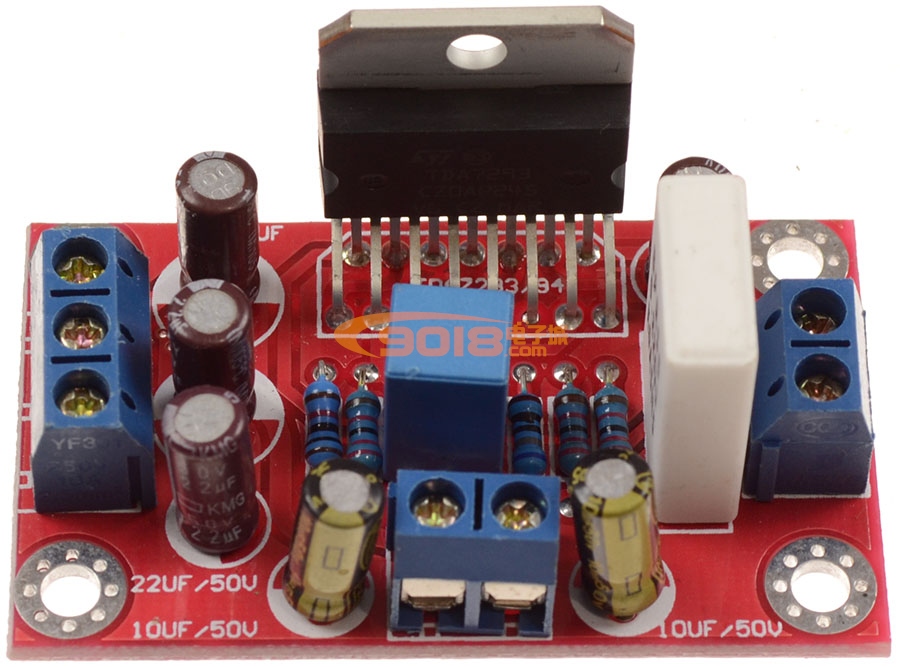

单片功放板尺寸:长55*宽33mm





注意:本功放板含整流板,输入电压交流22V-0-22V

特别注意电源板上的电容要放电后再和功放板连,+ -极要对应不可以接反,IC金属部分不能接地,烧IC保修!

尊敬的客户:本商品描述图片是随机抽取的样品实物拍摄。因是半成品,产品更新周期较快,每个批次产品元器件品牌和参数、外观标识、接线方式等细节可能会有所变化和调整,您在此处所看到的产品图片与收到的实物大体一致,望您购买前知悉。感谢您的关注,欢迎购买。
