发烧功放板系统

LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板

商品货号:001241901

商品品牌:国产

销 售 价:¥188.00 (不含配送费用)

配置:
  • 不带散热器选中
您已选择:
抱歉!此商品已下架。请浏览其它类似商品..

搭配商品

  • 甲类稳压NE5532发烧级高保真音调板 成品板 带IC座
    甲类稳压NE5532发烧级高保真音调板 成品板 带IC座
    销售价:¥58.00
  • NE5532高保真发烧音调板 成品板 带IC座 2015升级豪华型
    NE5532高保真发烧音调板 成品板 带IC座 2015升级豪华型
    销售价:¥68.00

输出声道:双声道(立体声)功率范围:61-100W
电路结构:功放IC工作方式:AB类(甲乙类)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

LM3886+NE5532发烧前后级合并式立体声功放板





商品简介

NE5532音频专用运放IC,IC音色温暖,平衡大气,常用作前级放大;LM3886是美国国半(NS)一款久负盛名的高性能音频功率放大集成电路,最大输出功率可达68W,音色准确传神、噪声和失真都相当低,而且保护功能比较完善,性能稳定。LM3886一经推出广受好评,很快成为大中功率HIFI音频放大器和高保真有源监听音箱放大电路的配置。尽管这么多年来音响技术的飞速发展,但这二个IC由于性能、音质出众、优良,至今仍广泛应用,经久不衰。美国著名音响厂商乐林就有以LM3886为放大核心的贵价名机,可以说LM3886是每个音响发烧友经常玩的音频功放IC之一。

本功放板功率是2×68W双声道前后级合并式功放板.

商品详情

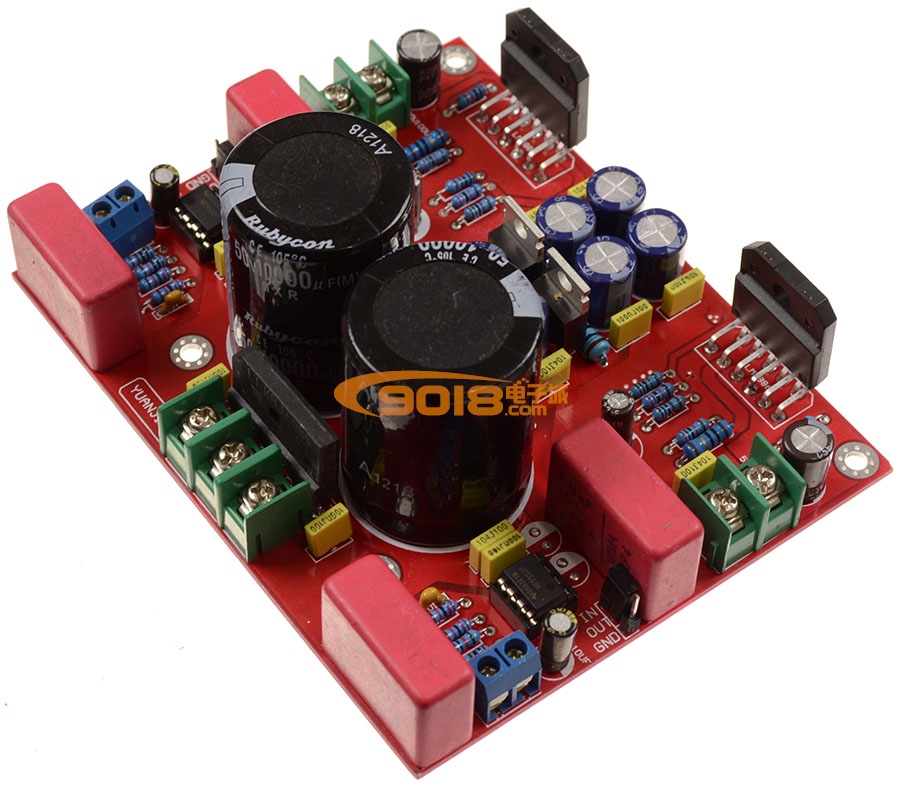

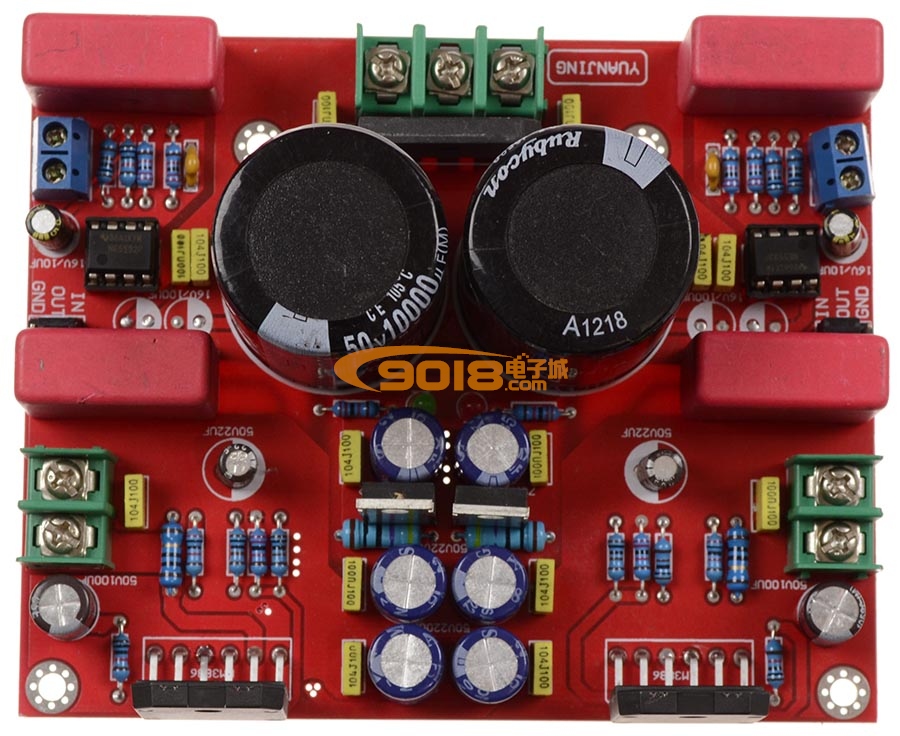

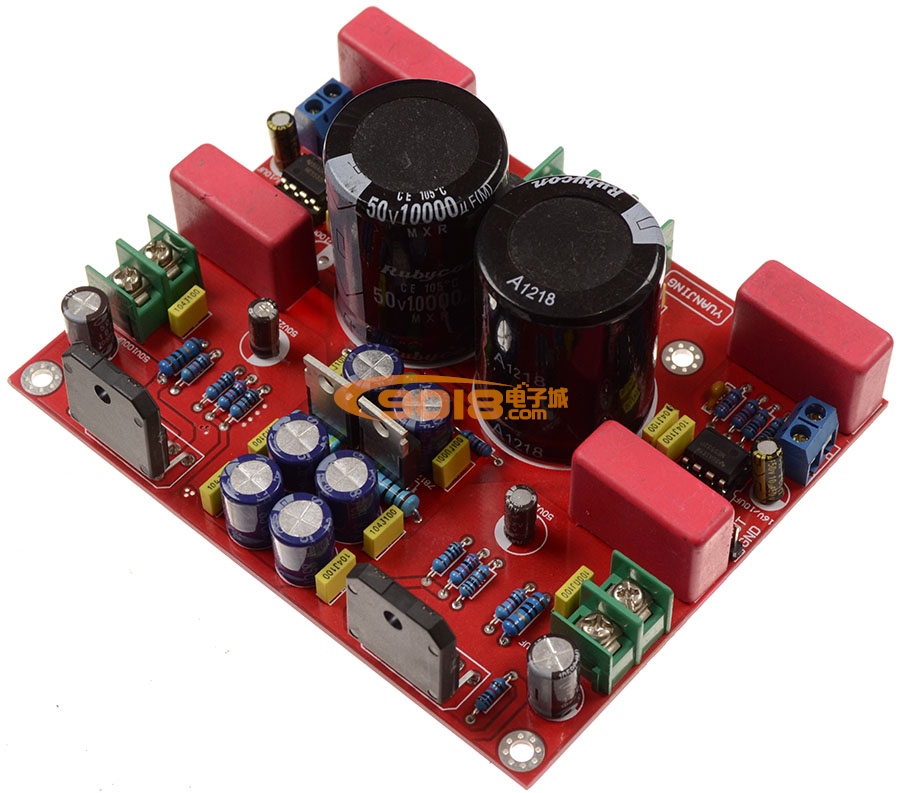

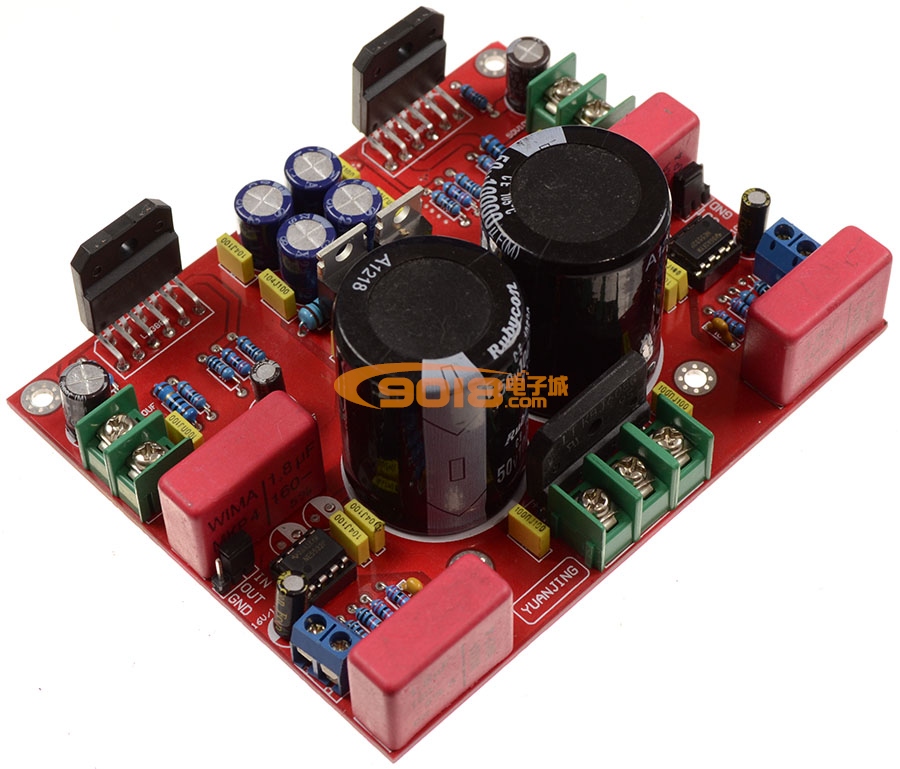

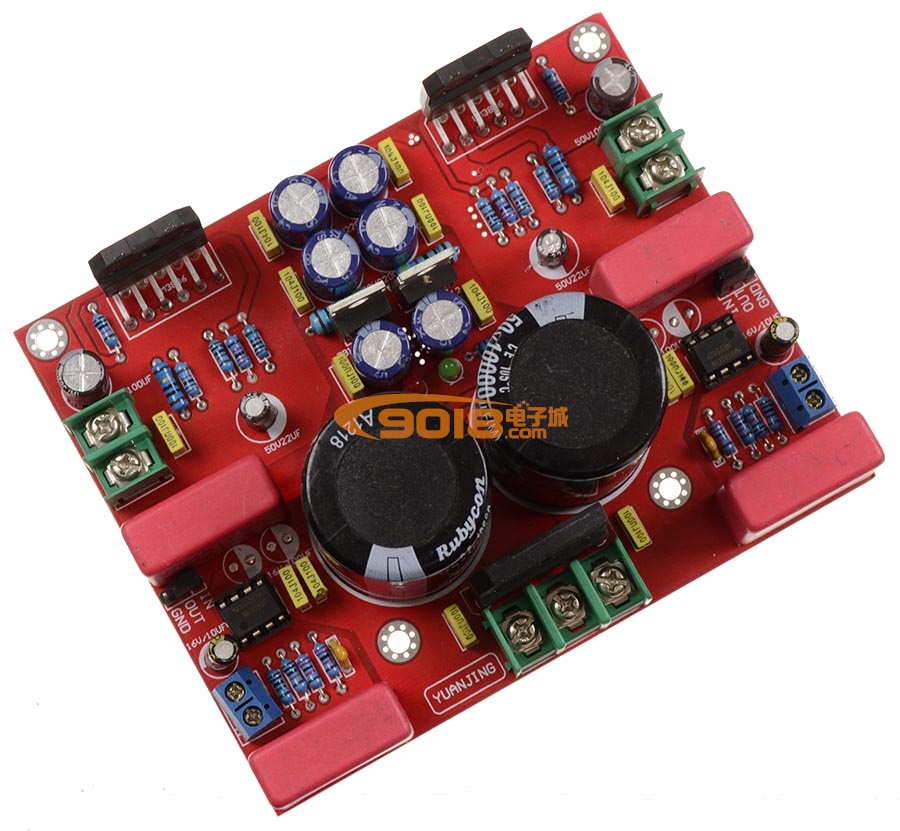

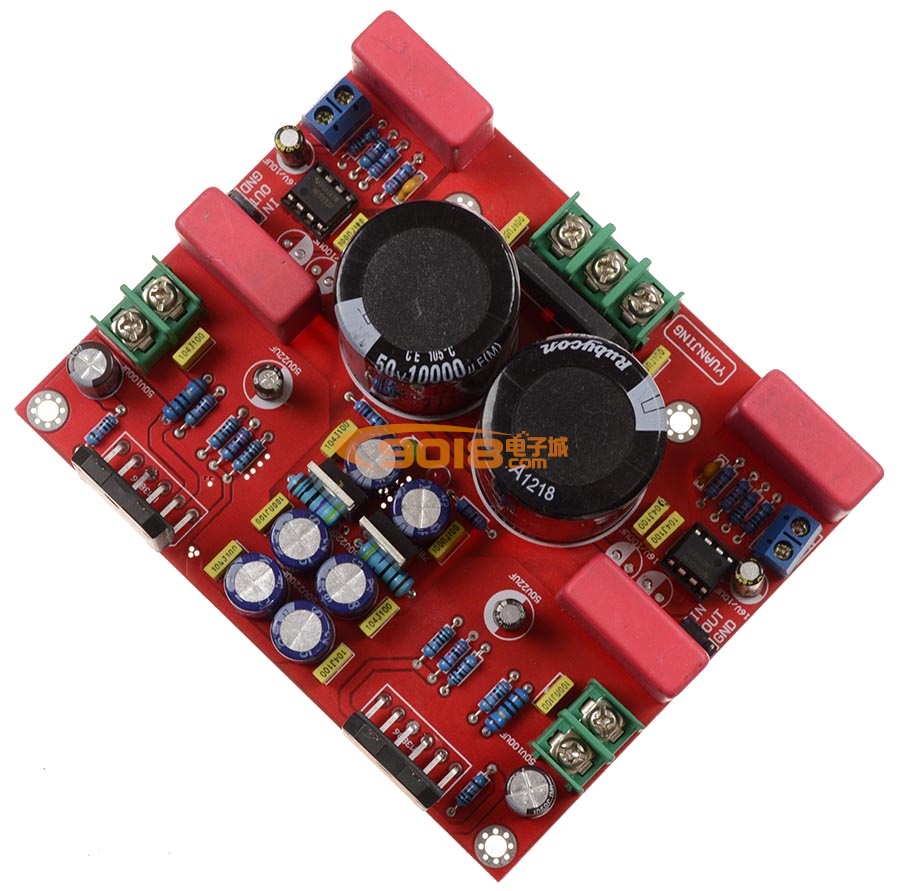

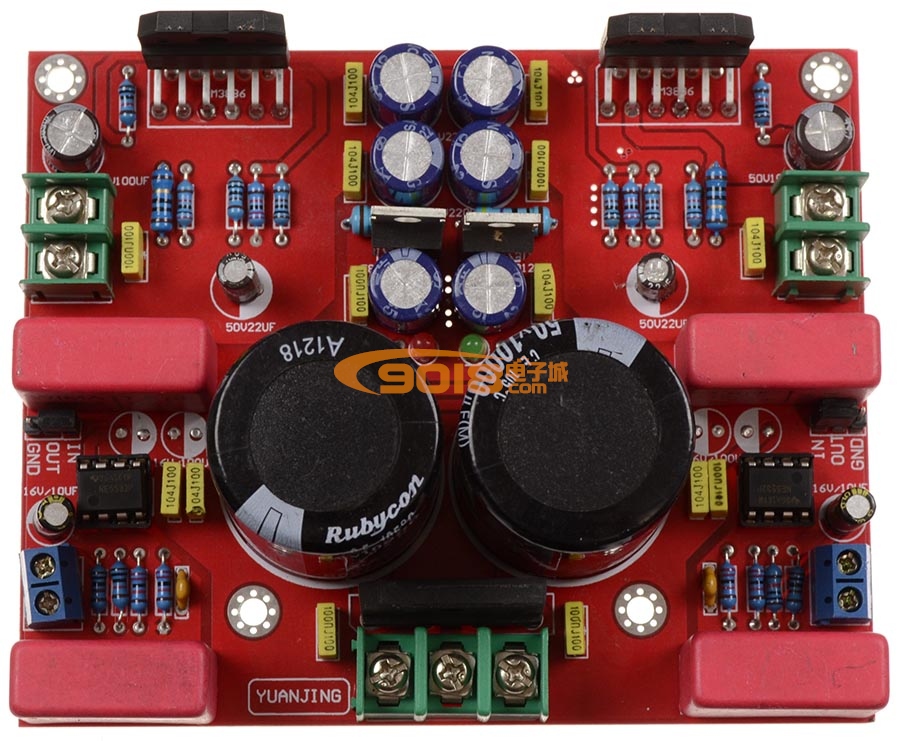

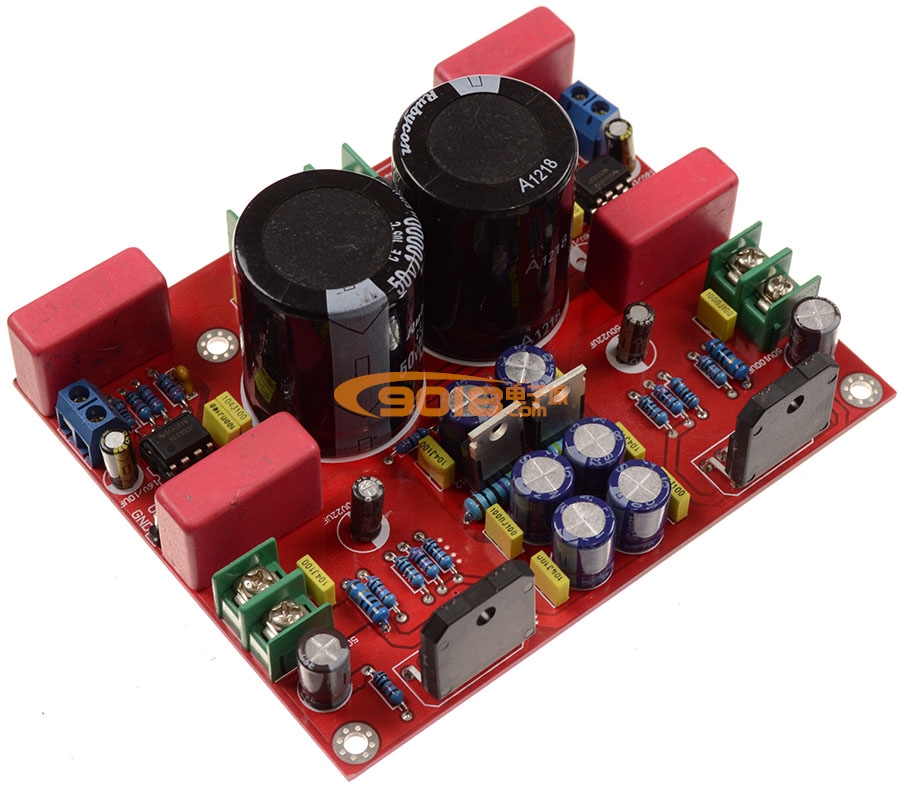

本品所有零部件均为优质原装零部件,不仅仅是安全质量得到保障,使用寿命长,更重要是使实际性能能达到设计目标的强有力保证。请注意,这是半成品,如图所示。

n  采用原装LM3886和NE5532。

n  前置输入电容和级间耦合电容采用WIMA电容1.8UF,电解电容信号主回路采用台湾名牌,主滤波电容采用容量2×6800UF,采用国产8A及以上整流扁桥,保证强力的源源不断的动力支持。

n  电阻选用五环金属电阻,主回路采用精度±1%的五环金属膜电阻,保证了整机良好的信噪比。

n  PCB采用1.6mm双面板材,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能。

n  本板设计特别之处是前后级间使用跳针,使得音量电位器可以放在前置输入前也可放在前置放大后,使噪音,失真都更小、动态更好。

整个电路板走线布局相当严谨合理,整体PCB走线采用一点接地方式。本功放板工作稳定可靠,输出功率大;声音优美圆润,音场开阔。立体感强,低频沉稳扎实有力,信噪比相当出色,动态范围广;细节清晰、瞬态响应出色,播放各种音乐均应付自如,在家庭的放音环境下有很不错的表现。

本板接线非常简便,只要配置极少的零部件就可以组装成一台音色优美的立体声HIFI合并式功率放大器,非常适合音响爱好者制作使用。也可以根据自己对电路的理解换上更适合、更好的零部件,享受DIY过程的乐趣。



供电电压:交流双20V-28V,建议双26V/150W以上

本板尺寸:117*95mm

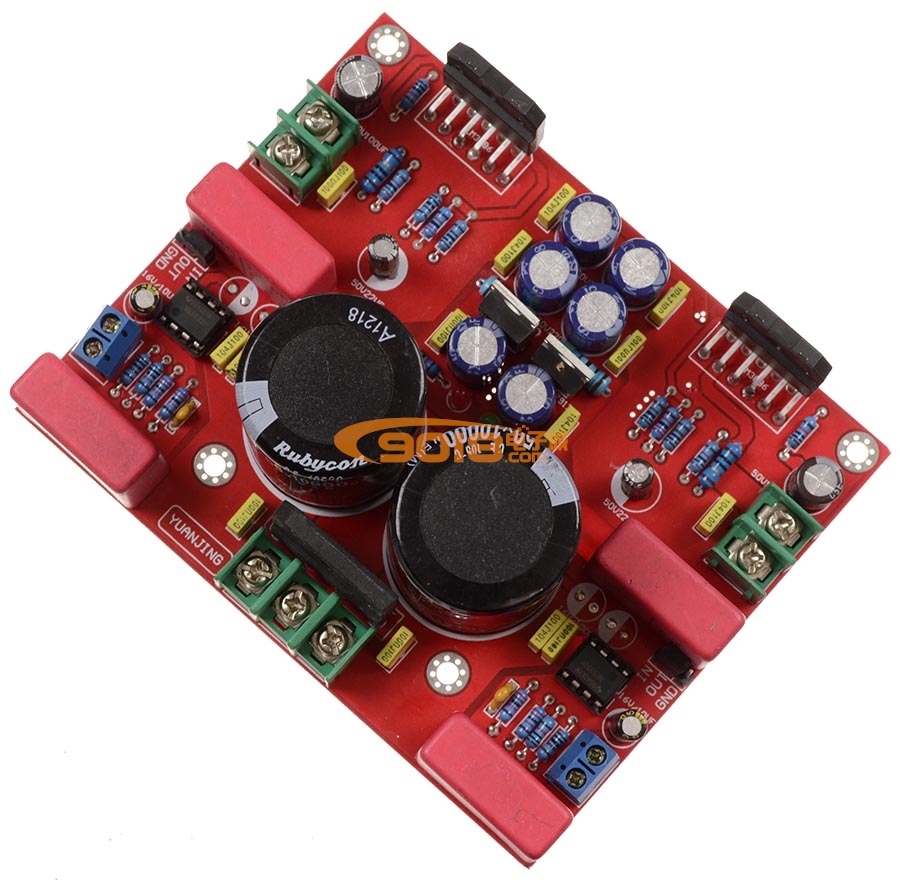

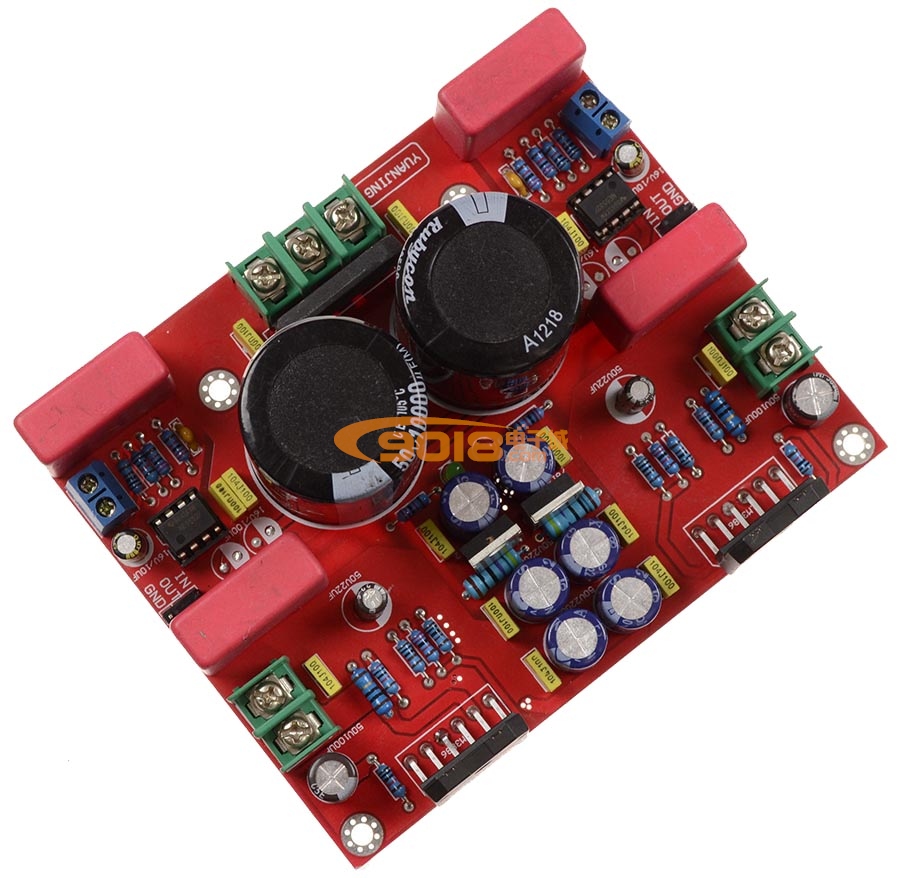

LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板
LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板

LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板
LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板

LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板
LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板

LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板
LM3886+NE5532前后级合并式双声道(立体声)功放板 高保真发烧功放板 成品板

尊敬的客户:本商品描述图片是随机抽取的样品实物拍摄。因是半成品,产品更新周期较快,每个批次产品元器件品牌和参数、外观标识、接线方式等细节可能会有所变化和调整,您在此处所看到的产品图片与收到的实物大体一致,望您购买前知悉。感谢您的关注,欢迎购买。
