小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

商品货号:001927501

商品品牌:国产

销 售 价:¥128.00 (不含配送费用)

商品评分:10 (共 0 人评论,0 个咨询)

配置:
  • 不带散热器选中
您已选择:
抱歉!此商品已下架。请浏览其它类似商品..

搭配商品

  • 200W发烧环型电源变压器(环牛)双18V/20V/24V/26V/28V
    200W发烧环型电源变压器(环牛)双18V/20V/24V/26V/28V
    销售价:¥138.00
  • LM3886、TDA7294、TDA7293功放板用双电源整流滤波板 10000UFx4
    LM3886、TDA7294、TDA7293功放板用双电源整流滤波板 10000UFx4
    销售价:¥40.00

输出声道:双声道(立体声)功率范围:61-100W
电路结构:功放IC工作方式:AB类(甲乙类)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

LM4780双声道发烧功放板


商品简介:

LM4780内部由2个LM3886组成,继承自3886的优秀品质,使其被大量应用各类中高端HI-FI有源音箱、高保真功放机中。此IC采用27引脚的TO-220封装,工作电压20-84V(双电源情况最小支持正负10V和最大42V),最高工作电源电压±94V,典型工作电源电压±18V,输出功率±25V、4欧姆时25W,谐波失真0.07%;最大输出功率38W(在负载8欧的情况下,直流电压正负28V的时候); 输出最大功率50W(在负载8欧的情况下,直流电压正负35V的时候);±35V8时60W,谐波失真0.03%!

LM4780技术特性:

  • 工作电压范围:±9V~±42V,输出功率(VCC=±35V,RL=8Ω,THD+N《0.5%):60W×2;加中点电位电路也可以采用单电源供电;
  • THD+N(Vcc=±35V,RL=8Ω,Po=30W,f=20Hz~20kHz,AV==26dB,典型值):0.03%;
  • IMD(瞬态互调失真,典型值):0.009%;
  • 通道分离度(Po=10W,f=1kHz,典型值):70dB;
  • 转换速率(典型值):19V/μs;
  • PSRR(电源电压抑制比,典型值):105dB;
  • CMRR(共模电压抑制比,典型值):110dB;
  • SNR(信噪比,Po=50W,fIN=1kHz,典型值):114dB
  • 每通道独立的静音控制功能
  • 适应双通道、BTL、并联方式工作。

本板参数:
输出功率:68W*2
输出阻抗:4-8 欧
输入电压:DC正负双电源30V-38V
板体尺寸:长70mm* 宽39mm

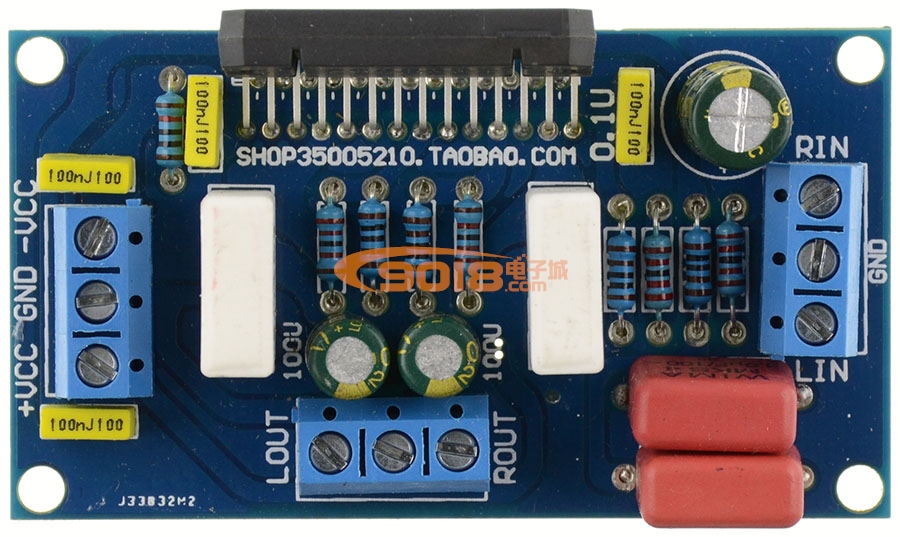

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

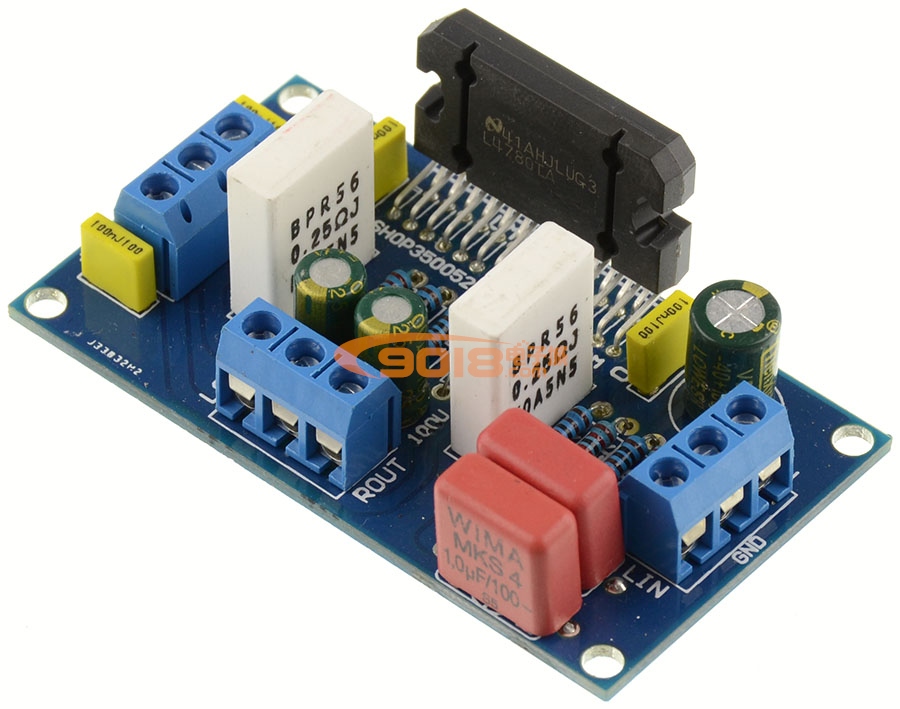

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

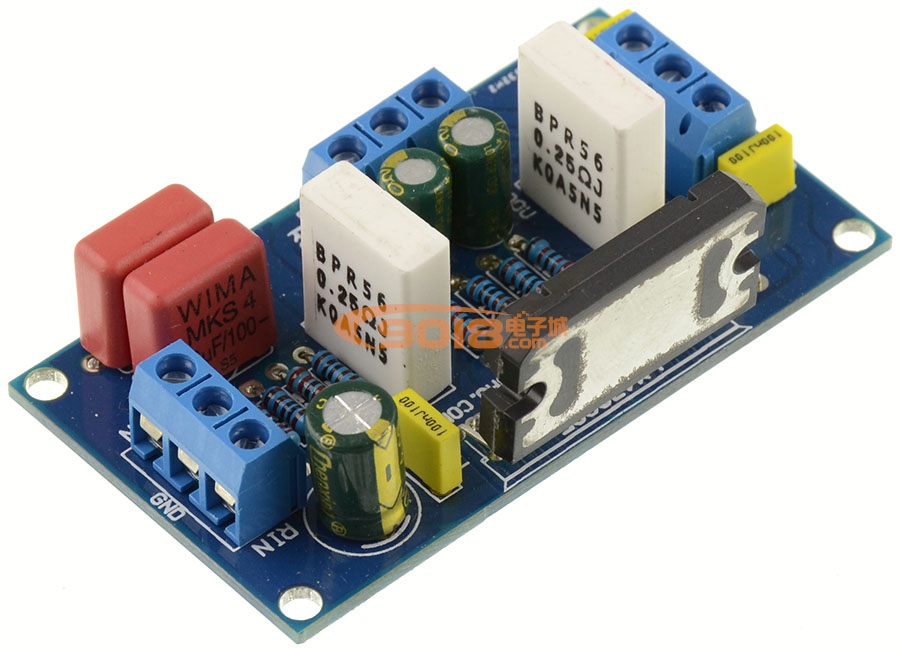

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

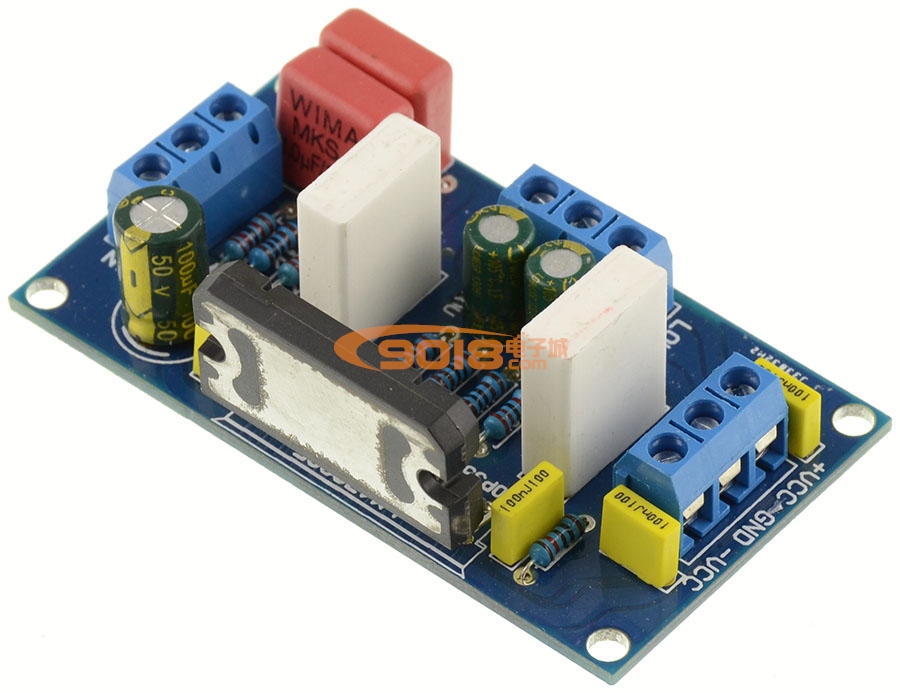

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

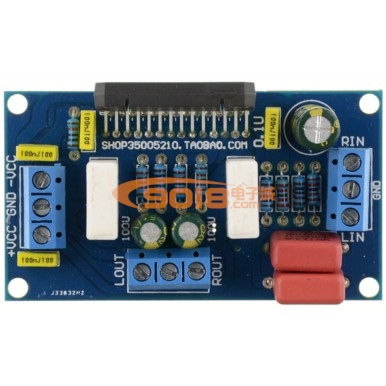

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

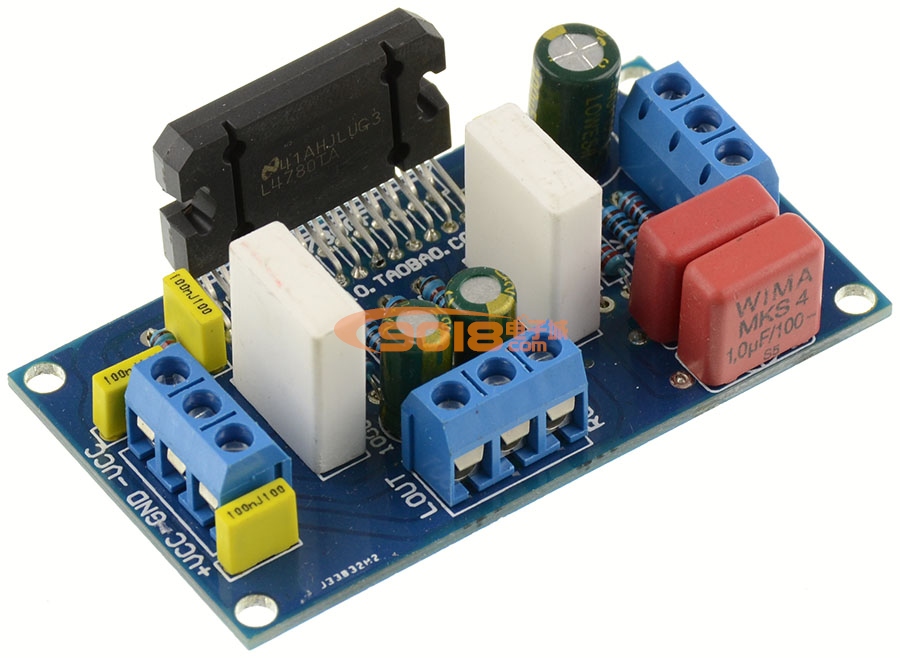

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块
小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块
小型迷你 LM4780 双声道发烧功放板(68W*2)类双LM3886音频放大模块

尊敬的客户:本商品描述图片是随机抽取的样品实物拍摄。因是半成品,产品更新周期较快,每个批次产品元器件品牌和参数、外观标识、接线方式等细节可能会有所变化和调整,您在此处所看到的产品图片与收到的实物大体一致,望您购买前知悉。感谢您的关注,欢迎购买。
