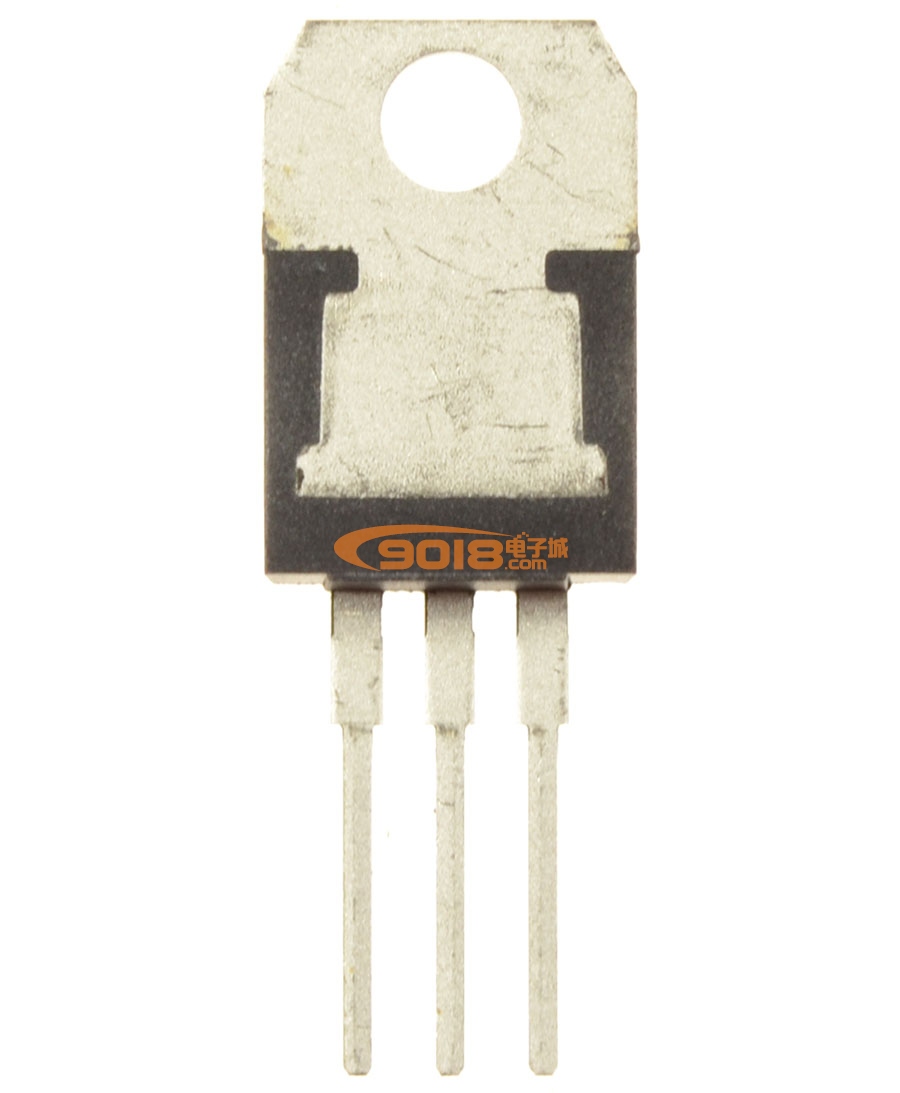

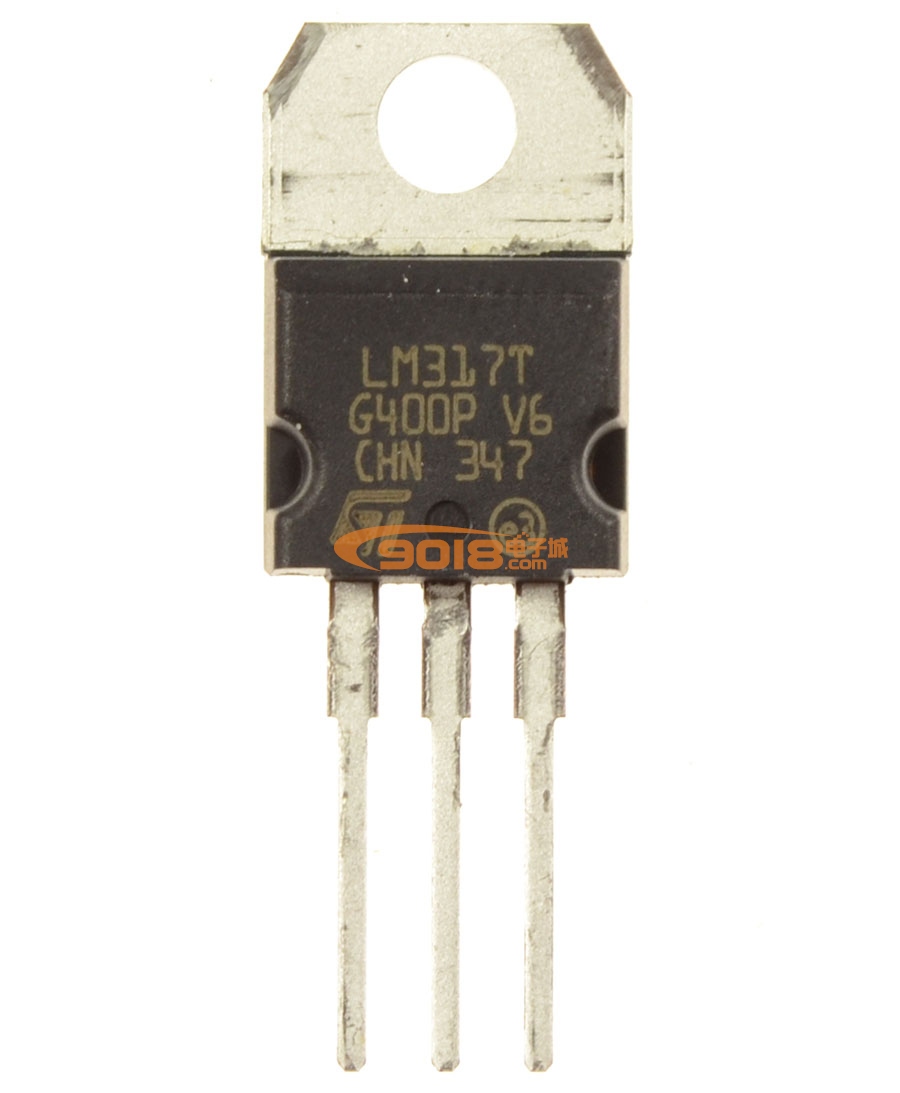

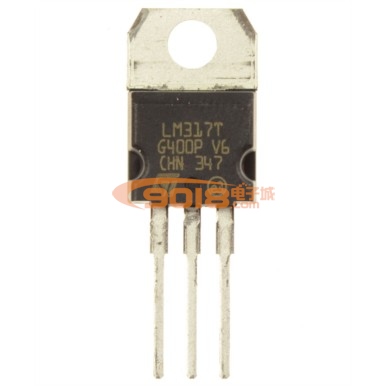

LM317三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM317 的输出电压范围是 1.25V—37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。
为保证稳压器的输出性能，R应小于240欧姆。改变RP阻值即可调整稳压电压值。D5，D6用于保护LM317。
输出电压计算公式：Uo=(1+RP/R)*1.25
性能参数
输入电压：AC≤17V DC≤25V
输出电压：DC1.25 V—12 V连续可调
输出电流：1A
