输出声道: | 双声道(立体声) | 功率范围: | 301-500W |
电路结构: | 功放IC | 工作方式: | D/T类(数字类) |
温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费,详情请阅读《货到付款》。

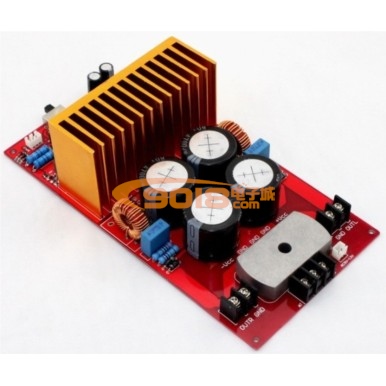

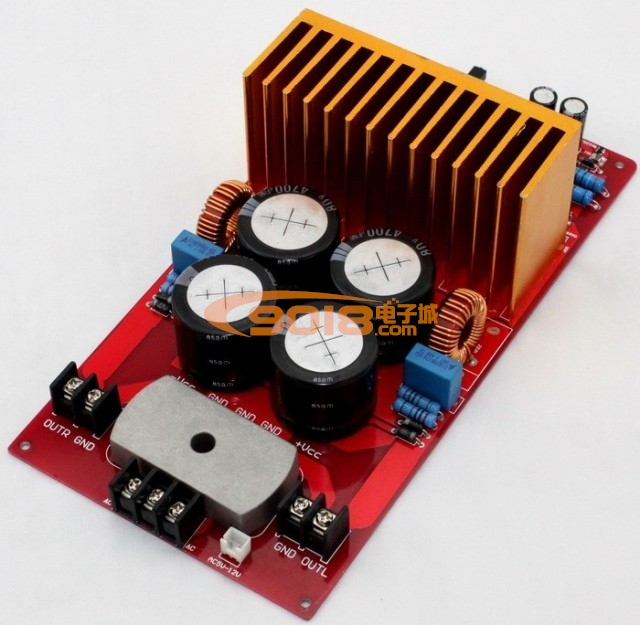

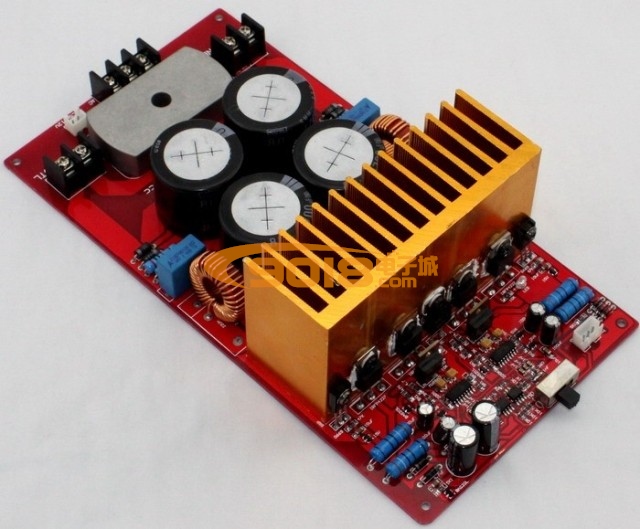

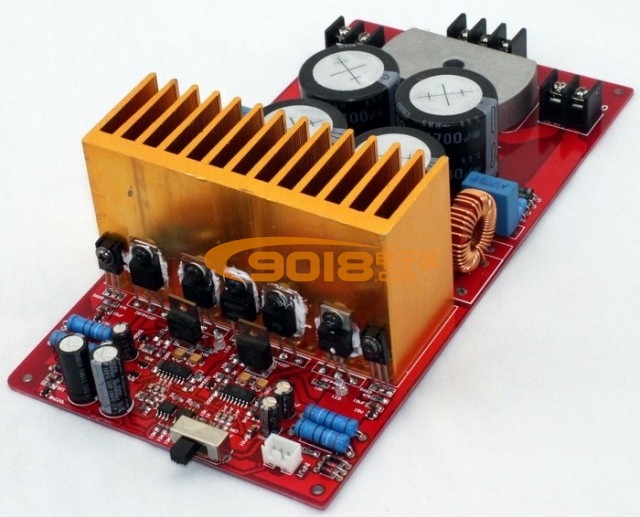

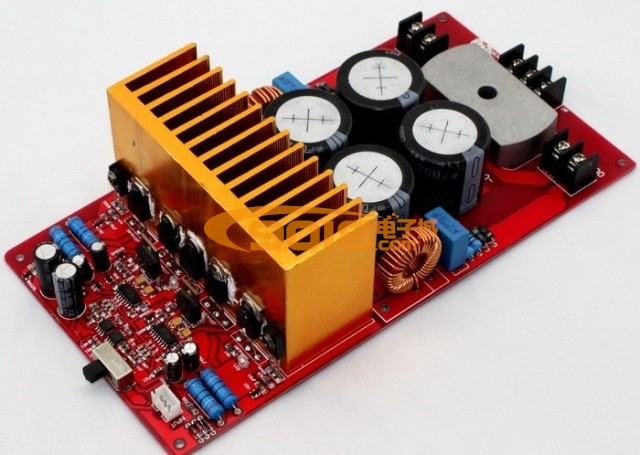

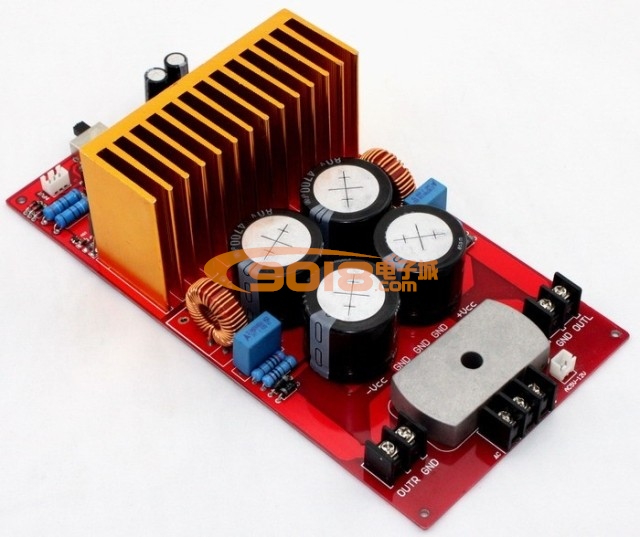

IRS2092双声道功放板
【商品详情】
本品所有零部件均为优质原装零部件,不仅仅是安全质量得到保障,使用寿命长,更重要是使实际性能能达到设计目标的强有力保证。
● 采用原装IRS2092 ,IRFB4227。
● 电解电容信号主回路采用国际品牌,主滤波电容采用尼康容量4700UF/80V*2,采用50A整流桥。
● 电阻选用五环金属电阻,主回路采用精度±1%的五环金属膜电阻,保证整机良好的信噪比。
● PCB采用1.6mm厚双面板材,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能。
● 采用20A大电流屏蔽电感,保证声音清脆有力。
● 含温度保护电路,一般的功放板是没有的,温度到达75度自动断开输出,更好保护整个功放板!
本品整个电路板走线布局相当严谨合理,整体PCB走线采用一点接地方式。本功放板工作稳定可靠,输出功率大;声音优美圆润,音场开阔。立体感强,低频沉稳扎实有力,信噪比相当出色,动态范围广;细节清晰、瞬态响应出色,播放各种音乐均应付自如,在家庭的放音环境下有很不错的表现。
本板可切换为BTL单声道输出,功率可达600W/8Ω(或1000W/4Ω),由板上的船形开关切换,只需要再购置一块非平衡转平衡板即可,链接如下:
http://www.c9018.com/detail/IRF9610-IRF610-NE5532.html
【技术指标】
使用电压范围:主电源交流双41V(AC41V-0-AC41V)副电源 AC5-12V (最好9V,1A以上)
最大输出功率:300W/8Ω交流双41V供电,失真<0.1%
500W/4Ω 交流双41V供电,失真<0.5%
电压放大倍数:32倍(正相放大)
输入灵敏度:1.6V(有效值)
输入阻抗:14KΩ
频率响应:0-50KHz ±1dB 10W/8Ω
剩余噪音电压:200uV
动态范围:>100dB
PCB尺寸:226*117*63MM
