发烧功放板系统

IRS2092 D类发烧700W大功率单声道数字功放板成品板(双整流无保护)

商品货号:001533701

商品品牌:国产

销 售 价:¥138.00 (不含配送费用)

商品评分:10 (共 0 人评论,19 个咨询)

配置:
  • 带散热器选中
您已选择:
我要购买: 套(限购 991 套)

输出声道:单声道功率范围:500W以上
电路结构:功放IC工作方式:D/T类(数字类)

温馨提示:本产品可货到付款,收货人居住在市区(乡镇地区不支持)的客户下单时请将支付方式选择为“货到付款”,由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费,客户支付现金总金额为:商品价格+运费+代收货款手续费详情请阅读《货到付款》。

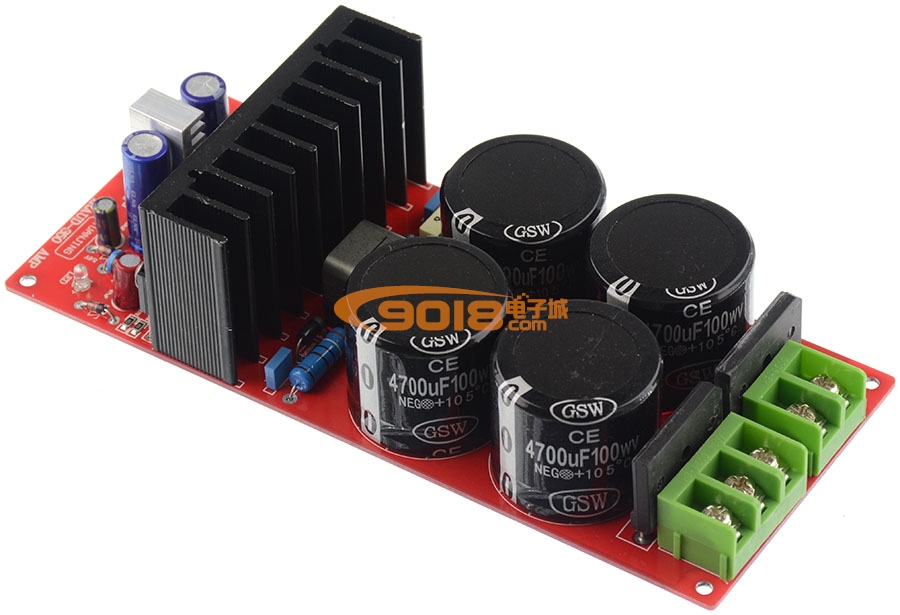

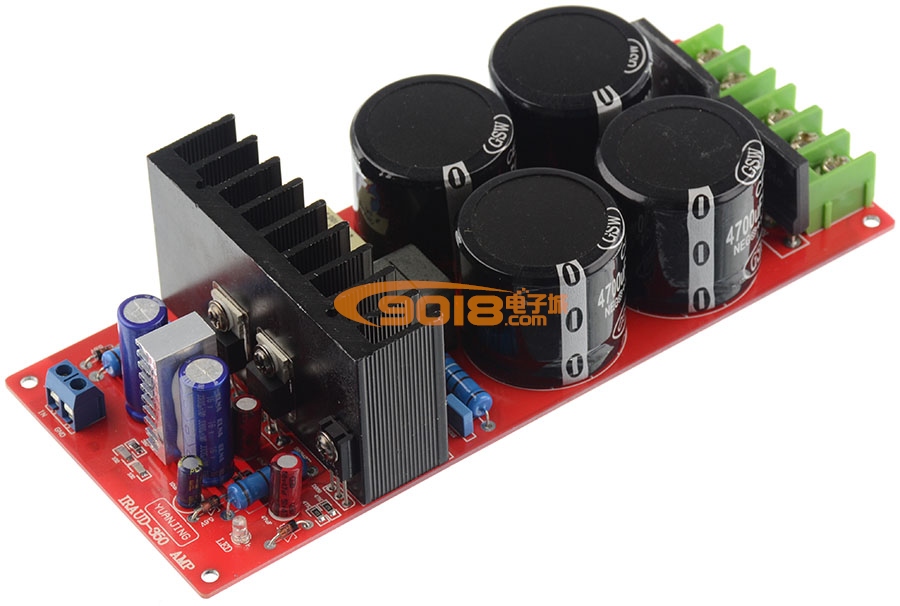

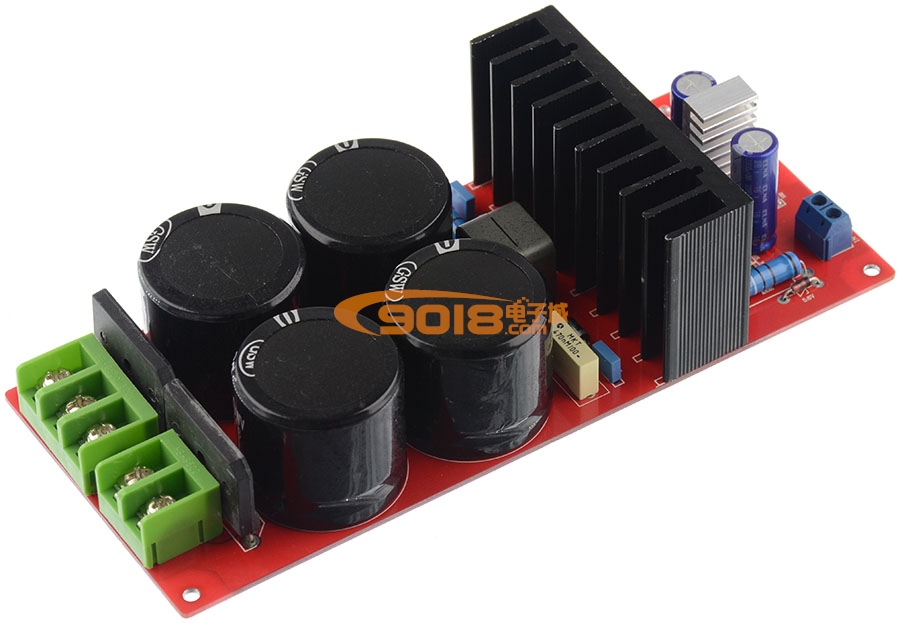

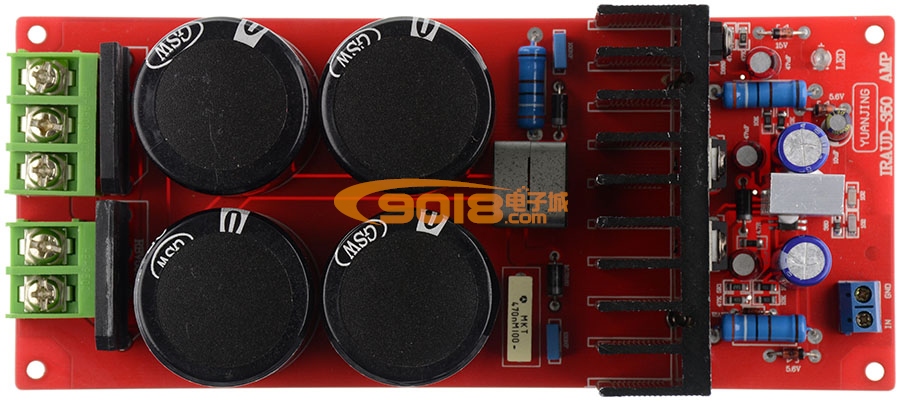

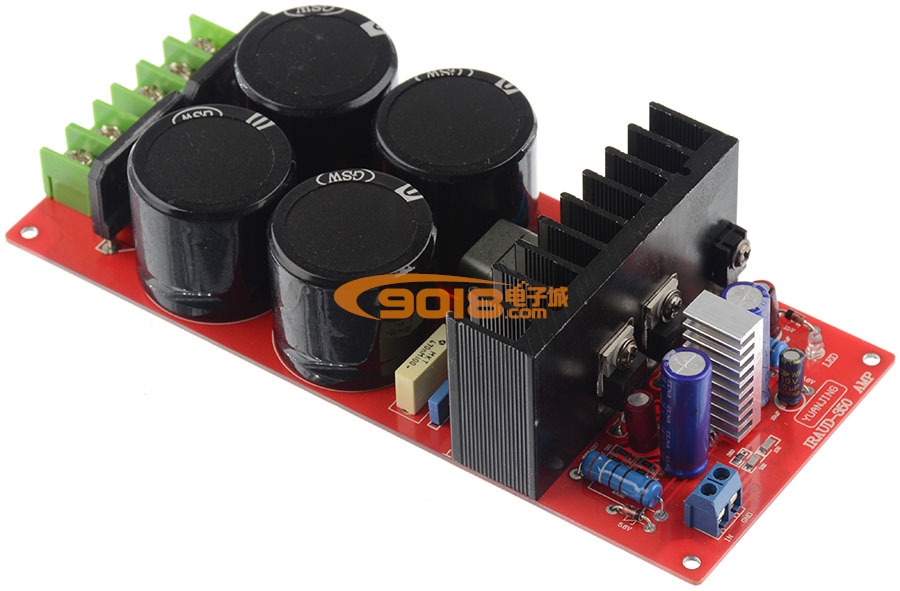

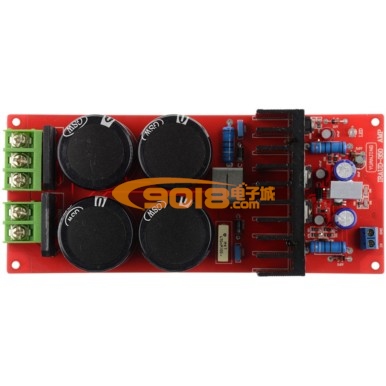

IRS2092 顶级D类功放成品板

(单声道 双整流 无保护)

【商品简介】

本品所有零部件均为优质原装零部件,不仅仅是安全质量得到保障,使用寿命长,更重要是使实际性能能达到设计目标的强有力保证。

  • 采用原装IRS2092,IRFB23N20D。
  • 电解电容信号主回路采用ELNA,NXB名牌,主滤波电容采用日本化工容量4700UF/80V*4,采用双整流25*2(50A)整流扁桥,保证强力的源源不断的动力支持。
  • 电阻选用五环金属电阻,主回路采用精度±1%的五环金属膜电阻,保证了整机良好的信噪比。
  • PCB采用1.6mm双面板材,2.0安士铜厚,喷锡全工艺,保证大小电流的良好通过性能。
  • 采用20A大电流屏蔽电感,保证声音清脆有力。



整个电路板走线布局相当严谨合理,整体PCB走线采用一点接地方式。本功放板工作稳定可靠,输出功率大;声音优美圆润,音场开阔。立体感强,低频沉稳扎实有力,信噪比相当出色,动态范围广;细节清晰、瞬态响应出色,播放各种音乐均应付自如,在家庭的放音环境下有很不错的表现。

【技术指标】

使用电压范围:交流双40V-45V (高于46V需慎重,慎防烧板)
测试最大输出功率:350W/8Ω交流双50V供电,失真<0.1%;
700W/4Ω交流双50V供电,失真<0.1%
电压放大倍数:36倍(正相放大)
输入灵敏度:1.6V(有效值)
输入阻抗
14KΩ
频率响应
0-50KHz ±1dB 10W/8Ω
剩余噪音电压:2
00uV
动态范围:>100dB
PCB板尺寸:210*78*38MM

请务必注意,天气热了,如果您是在大功率的情况下持续长时间使用,在欣赏音乐的同时,请务必给散热器加装散热风扇以加强散热,否则烧掉IC是不保修的(也就是更换的IC的钱需要您来支付,一块板一个IC)。

IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)
IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)

IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)
IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)

IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)
IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)

IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)
IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)

IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)
IRS2092顶级D类发烧700W大功率单声道数字功放板成品板(双整流无保护)
