小型DSP调频FM立体声接收模块 RDA7088 广播收音电路板/收音头
商品货号：001822701
商品品牌：闽实
销 售 价：¥20.00 （不含配送费用）
我要购买： 套（限购 1000 套)
搭配商品
-
BA1404调频FM立体声发射板散件/电子制作套件销售价：¥32.00 -
BH1417F五公里5KM锁相环调频发射板套件/电子制作套件(调频立体声发射)销售价：¥120.00
最小DSP调频立体声接收模块

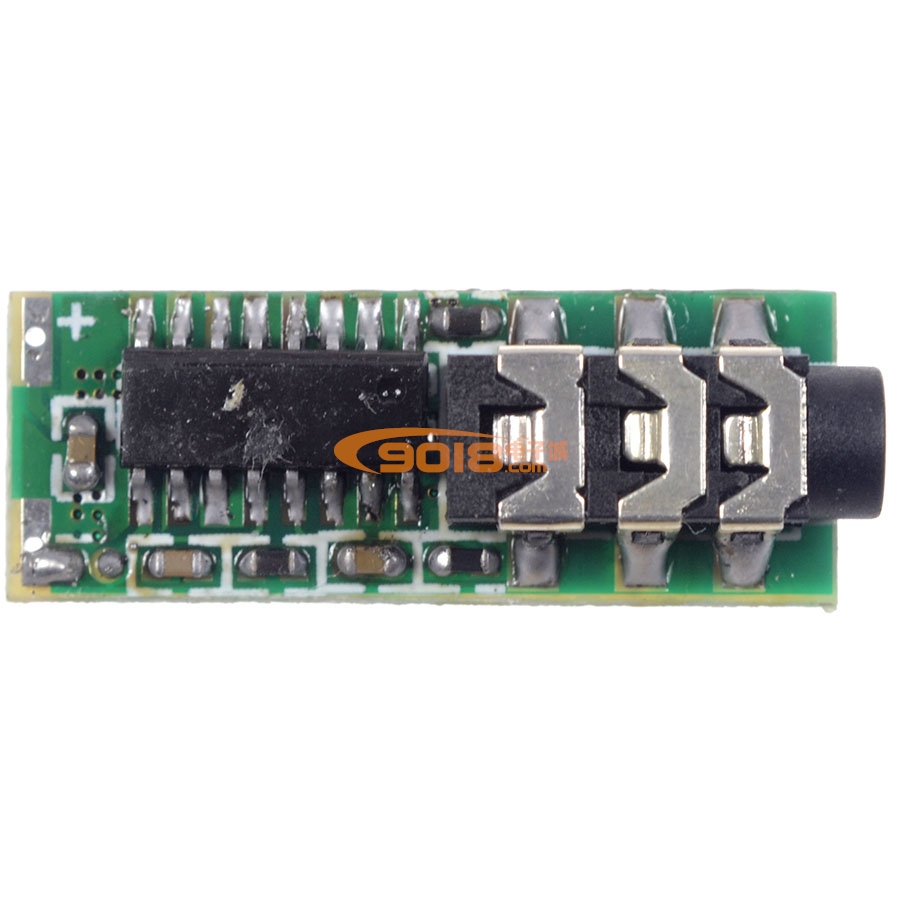

本模块采用DSP调频立体声接收芯片RDA7088（或RDA5807FP），无需变频，无需高频本振，省掉了常规的变频收音机的调试步骤，基本不用调试。除了晶振其它均为贴片元件，适用于练习贴片元件的焊接及掌握DSP调频立体声收音机的工作原理。体积非常小，外形尺寸：10mmX28mm。不过通常只要焊接无误即可正常工作，基本无需调试。一共只有14个元件和一块双面PCB板，电容电感元件均为0603封装。如图配套电路原理图、安装图及文字说明，
模块主要参数如下：

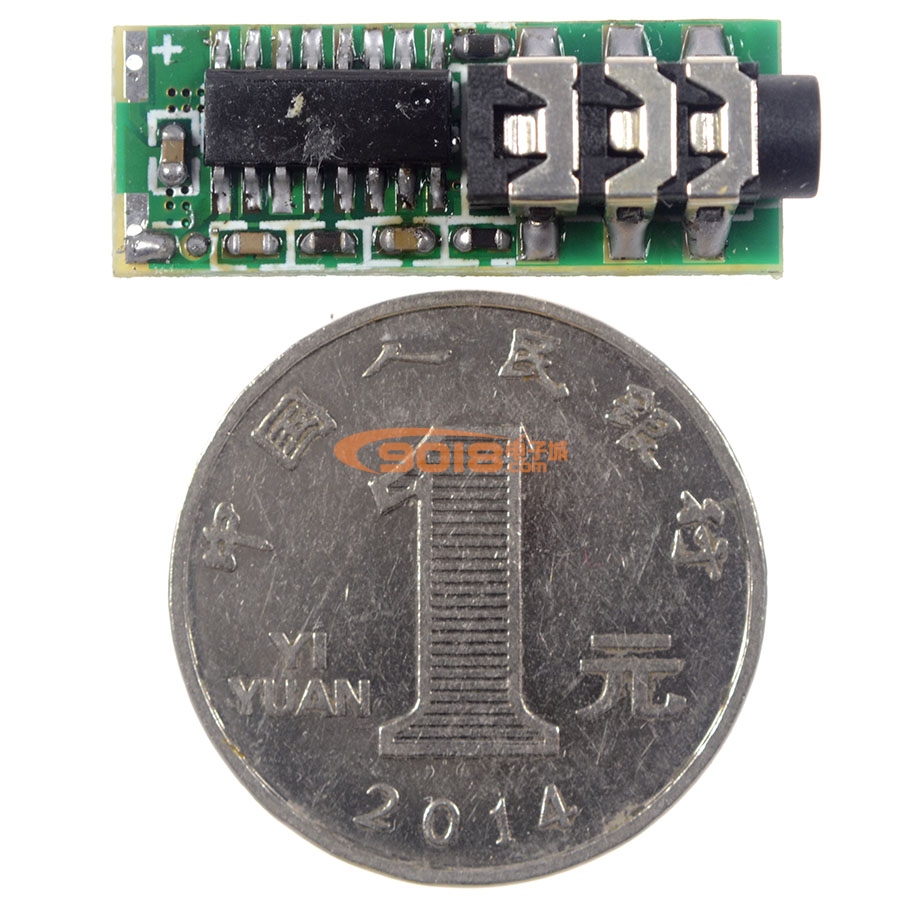

外形尺寸：10mmx28mm
工作电压：1.8V-3.6V
工作电流：静态25mA
接收范围：76-108mhz调频立体声广播（可以接收校园广播）
其他功能：灵敏度优于3微伏，采用DSP接收技术，选择性好，抗干扰能力强。
音频输出功率：2x10mw，可直接耳机驳接，无需外接音频驱动放大，声音宏亮音质好。
频率/音量调节方式：按键调节
天线连接方式：耳机导线兼做接收天线
模块特色：
高集成接收IC，DSP调频立体声接收，全部为贴片元件，数字稳频，性能更稳定，体积小巧，功能强大，使用方便。本模块无掉电记忆频率功能。

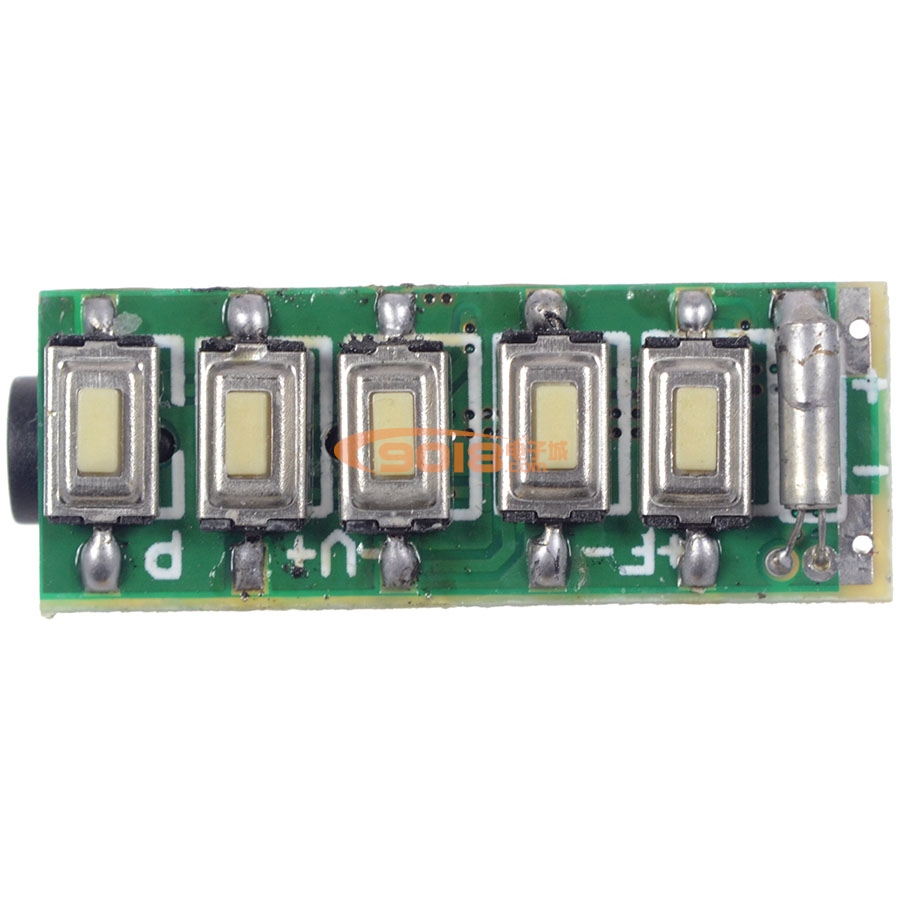

模块的反面有5个按键从左到右依次为：
P：开机/关机
V-：音量减小 （每按一下S1 音量会渐小）
V+：音量增大 （每按一下S2 音量会渐大）
F-：频率－（向下搜索电台）
F+：频率+（向上搜索电台）
