TDA7388四声道功放板散件套件带前级音效可调汽车音响车载功放板

商品货号：001244901

商品品牌：其它品牌

销售价：¥78.00 （不含配送费用）

我要购买：套（限购 500 套)

商品详情

配送费用

温馨提示：本产品可货到付款，收货人居住在市区（乡镇地区不支持）的客户下单时请将支付方式选择为“货到付款”，由客服人员与您联系确认。办理此业务需额外加收5-10元不等的手续费，客户支付现金总金额为：商品价格+运费+代收货款手续费，详情请阅读《货到付款》。

商品介绍：

     本套件采用原装意法半导体(ST品牌)的TDA7388音频功放IC,音色优美,Hi-Fi级四声道输出。TDA7388采用MOSFET放大，具有失真小，低噪音，抗干扰能力强等优点，BTL四声道输出，最大输出功率可达4 x 41W 。本电路使用一颗单片机（CPU)来控制音效，与广范应用在车载影音，液晶电视等产品中的电子音量集成电路（PTC品牌） PT7313负责音量及音效处理，整体音效低沉有力，中高音清晰分明，音质极佳。用一颗带轻触按键的编码器选择并调节：高音/低音及总音量，带两路外接音频信号输入，由一个轻触按键通过CPU控制：AUX_1和AUX_2的输入选择（比如：AUX_1连接DVD音源，AUX_2连接电脑或MP3音源，通过选择按键就可以轻松转换音源信号的输入，不用拔插连接线）。实现两路音源输入，操作非常简便。带断电记忆功能，记忆断电前的总音量。特别适合汽车音响升级或DIY四声道家庭影院功放，该电路工厂一直在量产的成熟方案。是爱好DIY朋友的选择。
     本电路单电源供电设计，直流12V--16V，交流9V--12V（注：供电电流最小3A，3A以上音效会更好。电流小会影响音效，严重时会引起电路工作失常等问题）非常适用在电源电路如汽车、摩托车、电动车及多媒体音响的改装，提升您的音响音质。

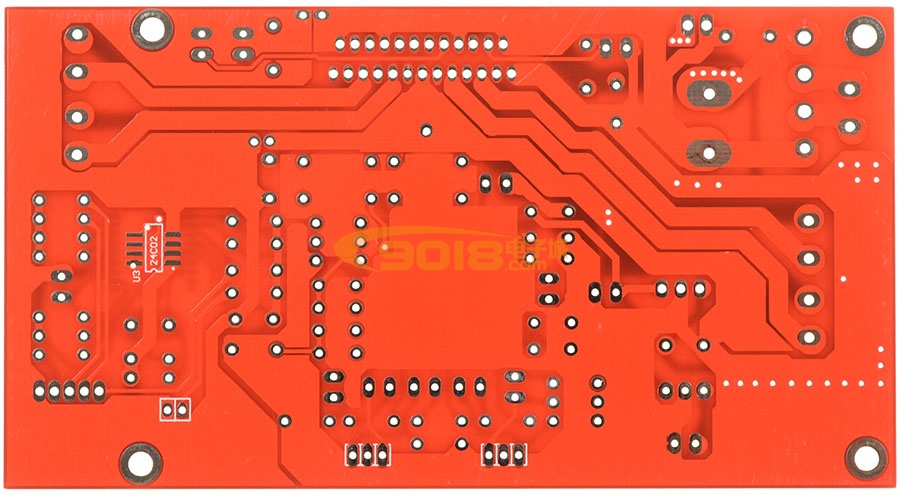

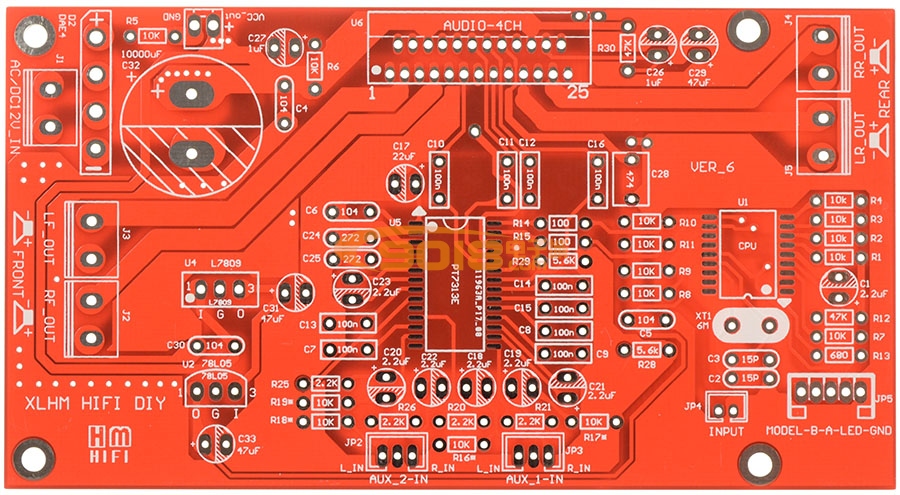

     套件PCB使用优质双面玻纤板，高级红油阻焊层，喷锡沉铜工艺，布局合理，美观大方，品质可见，板上元件参数标识清晰，适合DIY朋友们享受自己动手焊接组装的乐趣！

PCB规格：长120MM 宽65MM

本套件价格不包括散热片在内，需安装散热片方可使用，请各位朋友知悉

因到货批次不同，板上元器件会有外观上的稍许差别，图片不再另行更换，以实物为准，我们保证使用相同或更好的品质！

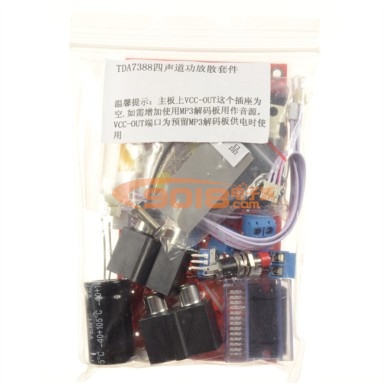

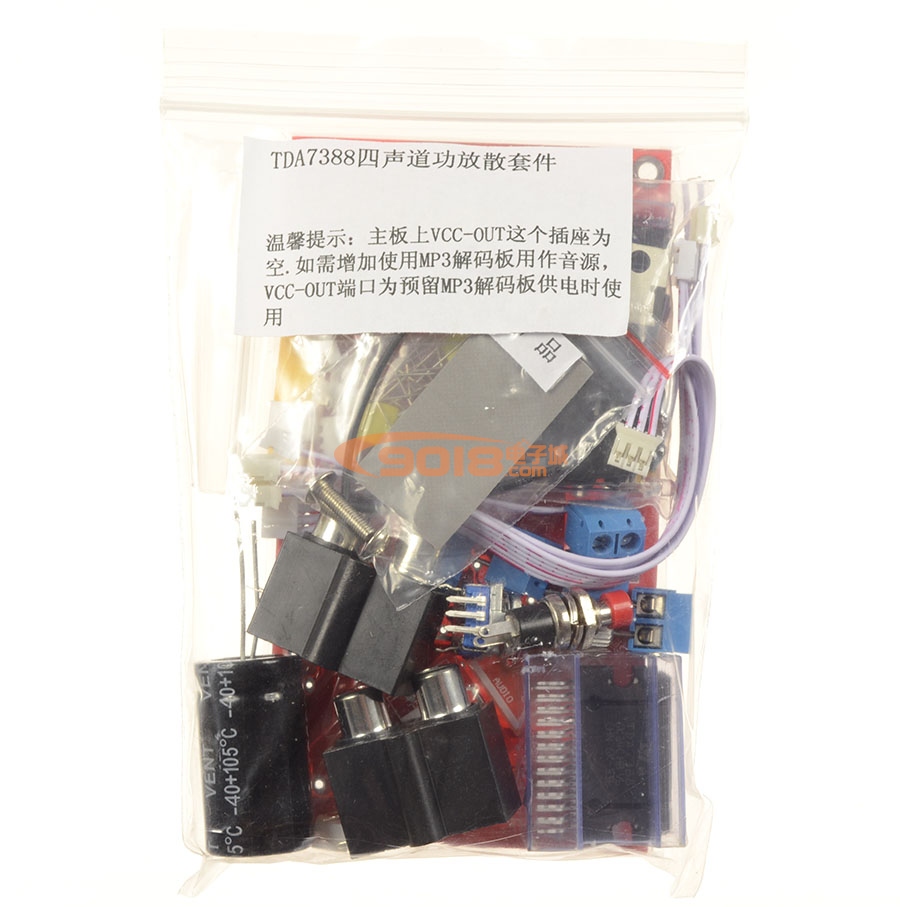

散件发货是一片空板及板上所有配用的元器件，需要您自己懂电子技术，且有一定的动手能力才能完成安装哦！焊接也很简单，PCB板上已经有元器件标识，只要按标识插入焊接即可。

使用描述如下：

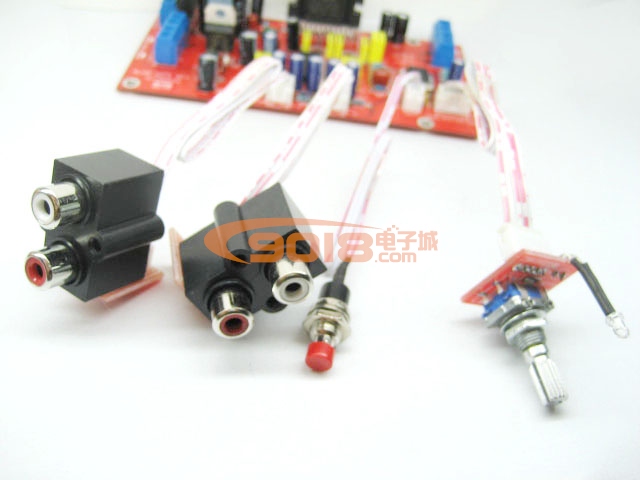

INPUT键：(输入选择按键)系统通电后默认音频信号输入端口（AUX-1）状态，按INPUT键一下,系统切换到音频信号输入端口（AUX-2）状态。
MODEL按键：本板高音、低音及总音量的调节只需在一个带轻触按键的编码器上来完成，操作非常简便。默认调节编码器为总音量调节，按一下编码器上的轻触按键，左右旋转即可调节高音，再按一下，可调低音，再按一下即调节总音量了。循环选择：高音→低音→总音量。可360度旋转，顺时针旋转编码器音量增加，逆时针旋转音量减小。系统通电后，默认工作在总音量调节状态，（比如选择到调节高音，当停止调节，3秒后自动恢复到总音量调节状态。）在调节音效时，编码器旁边的LED灯有闪烁提示。

四声道前级音效可调TDA7388汽车音响车载功放板家庭影院散件

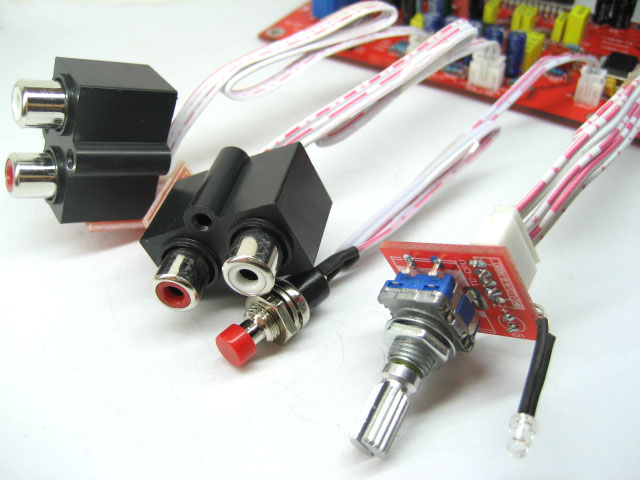

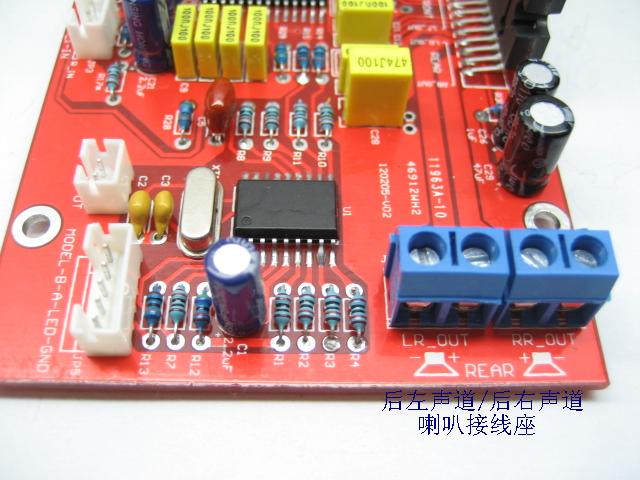

完成焊接的板子

四声道前级音效可调TDA7388汽车音响车载功放板家庭影院散件

安装编码器时，请把编码器安装在白色丝印这一面，否则用编码器调节音量的方向是反的哦~~

四声道前级音效可调TDA7388汽车音响车载功放板家庭影院散件

在这个电源接线座输入直流（DC)电压，可以不分正负极接入，因为输入电压通过了整流桥。

四声道前级音效可调TDA7388汽车音响车载功放板家庭影院散件

重要申明：DIY套件在焊接、制作中，需要您具备一定的电子技术及动手能力方可顺利安装及使用，我们保证套件的元件都是全新原装的，散套件均可提供安装教程（购买产品后在线发送，需要请联系客服索取）。因功放套件方案是为音响厂所开发，与其有协议，电路图不可外发，所以请各位客户谅解！没有剪脚焊接前有质量问题可以退换，人为或者焊接后元件损坏以及制作不成功的，我们不提供任何退换服务。
