18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

商品货号:001977301

商品品牌:其它品牌

市 场 价:¥450.00

销 售 价:¥338.00 (不含配送费用)

商品评分:10 (共 0 人评论,1 个咨询)

配置:
  • 无霍尔选中
  • 含霍尔选中
您已选择:
我要购买: 个(限购 100 个)

本电机为实验原型产品,外形直径112MM,采用高性能钕铁硼强磁钢,具有较高的绕组系数,极低的磁阻,空心轴、扁平型多极结构,力矩大,调速平滑,运转细腻,可作为一般动力直驱免去减速齿轮提高工作效率。本品转子、定子可分体安装,如应用于各类数控伺服机床、智能机器人动臂时,转子可直接安装在滑轨丝杆上,定子即直接安装在固定端,实现两者间无联轴器、无物理接触传动。壳体采用亚克力板材(俗称“有机玻璃”),具有硬度高,刚性好,尺寸稳定,外观透明度好等特点,采用CNC数控雕铣加工工艺,可满足要求不高、对动力有短时需求的场合,或作为教学演示模型用,也可根据应用强度定制全金属骨架和提高功率,有此需求请联系本站客服。本品为永磁式三相同步电机结构,需加购适配的无刷电机驱动板(或10A以上航模电调)方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个同轴并联获得多倍功率输出,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选。

本品外壳采用CNC数控切割、铣削加工工艺,表面为亚光磨砂,精度好,效率高运转平顺;采用中空心轴,方便加装导电滑环、旋转磁编码器等,可应用于各类要求大扭矩的场合,如数控伺服电机、云台无刷电机、电动模型车直驱等,又或者作为发电机使用,欢迎选购。

产品规格:
外形直径:112mm
转子厚度:24mm
整体厚度:38mm
空心轴:内径16mm-14mm(末端)
定子:直径91*厚10mm
空载转速:4000RPM
空载电流:1.1A/24V
绕组线径:0.85*16匝*18槽

电机KV:约160~170RPM/V
工作电压:12-24V
最大功率:>200W
引线规格:18AWG硅胶线,长30CM
霍尔相角:120度
重量:约550g

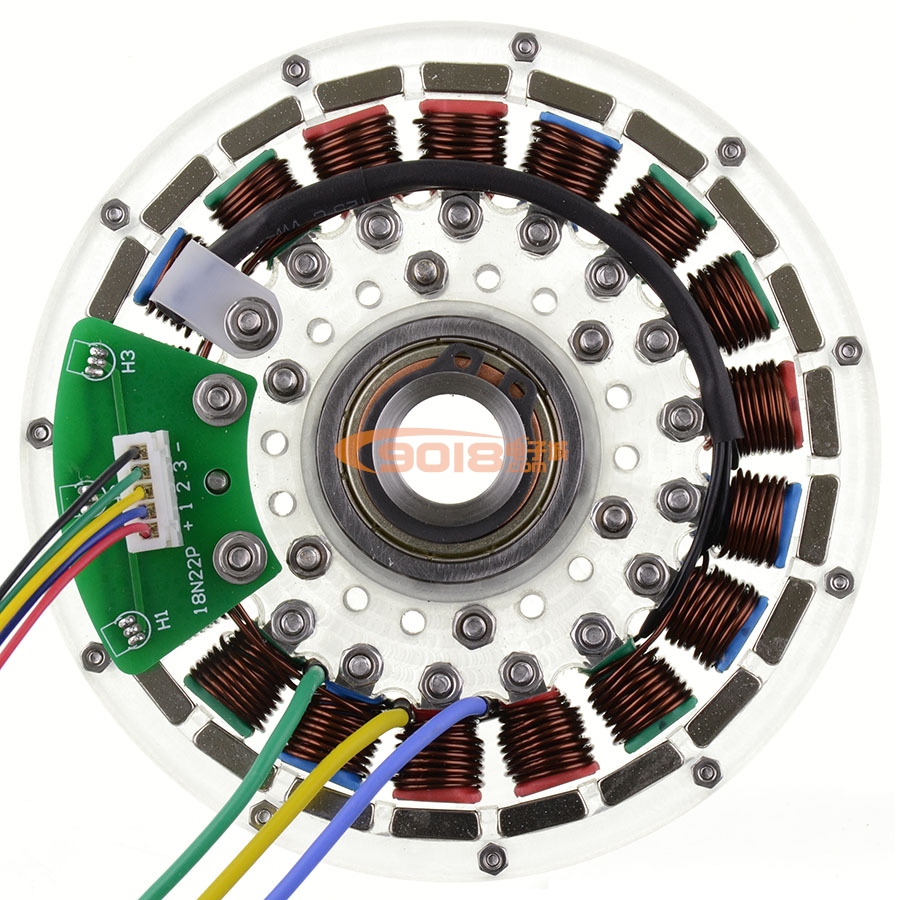

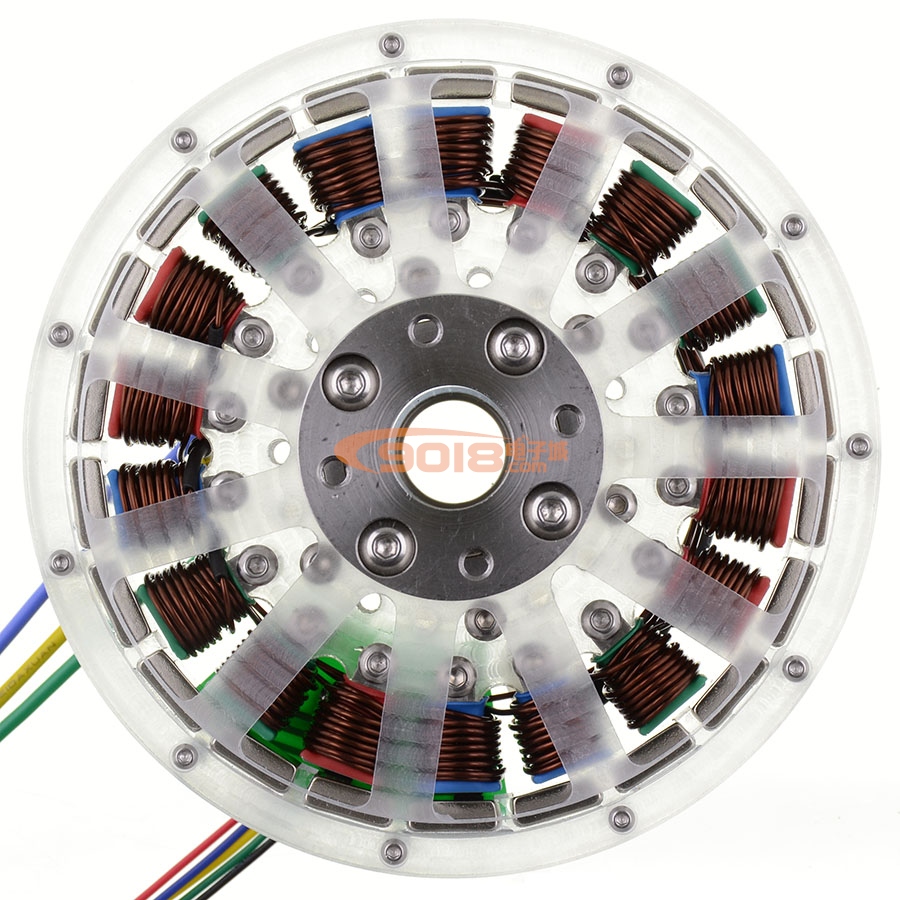

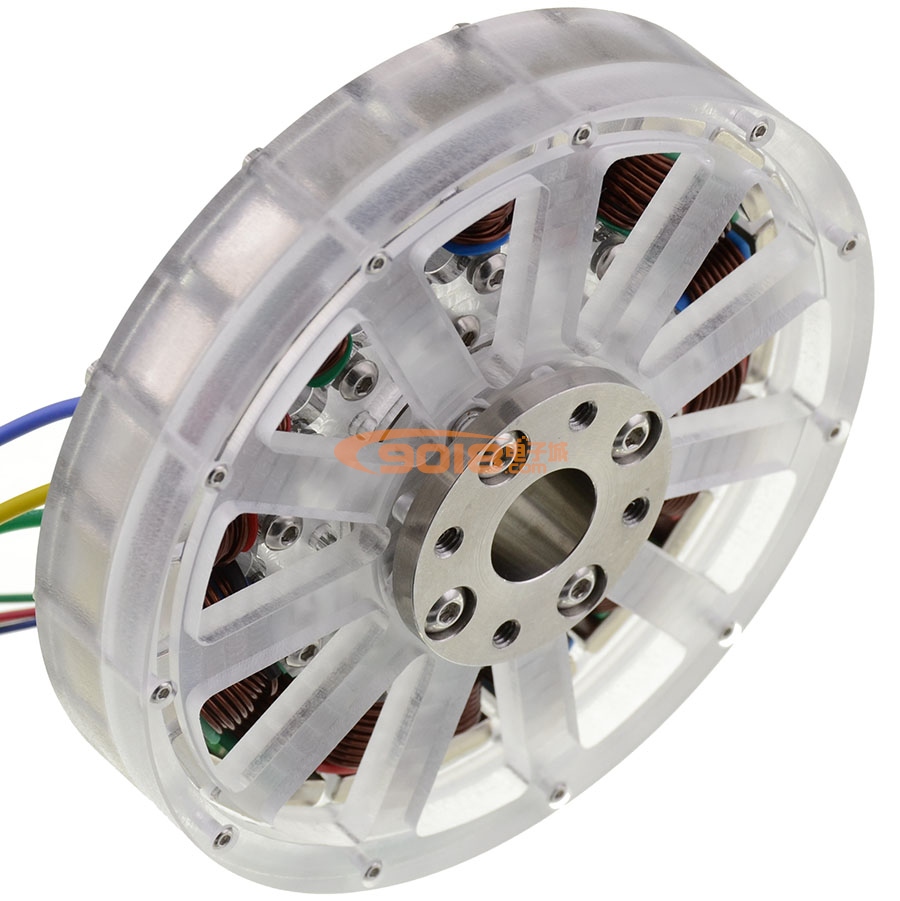

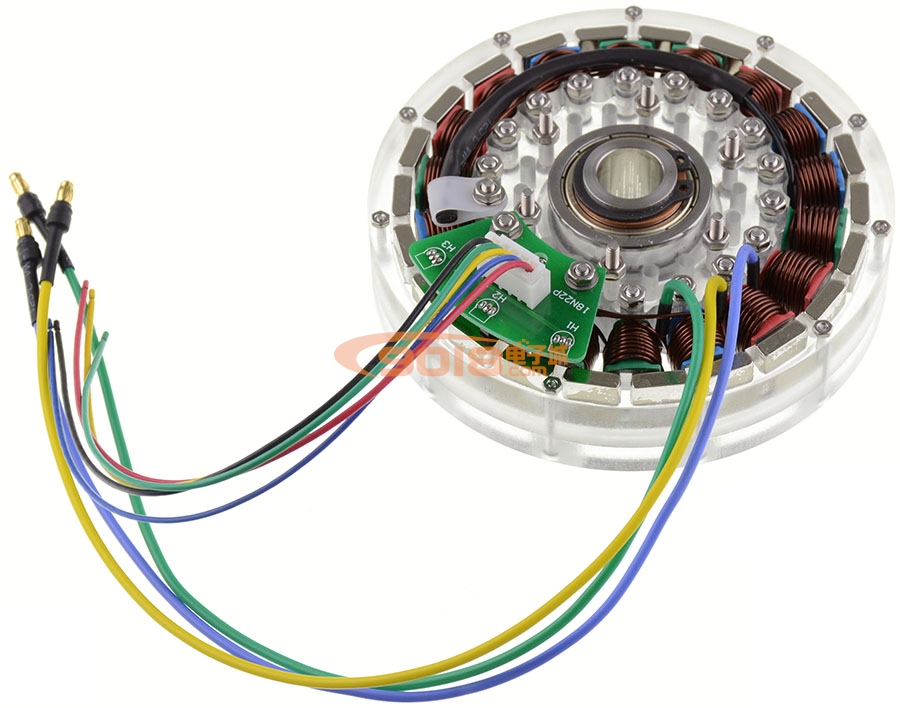

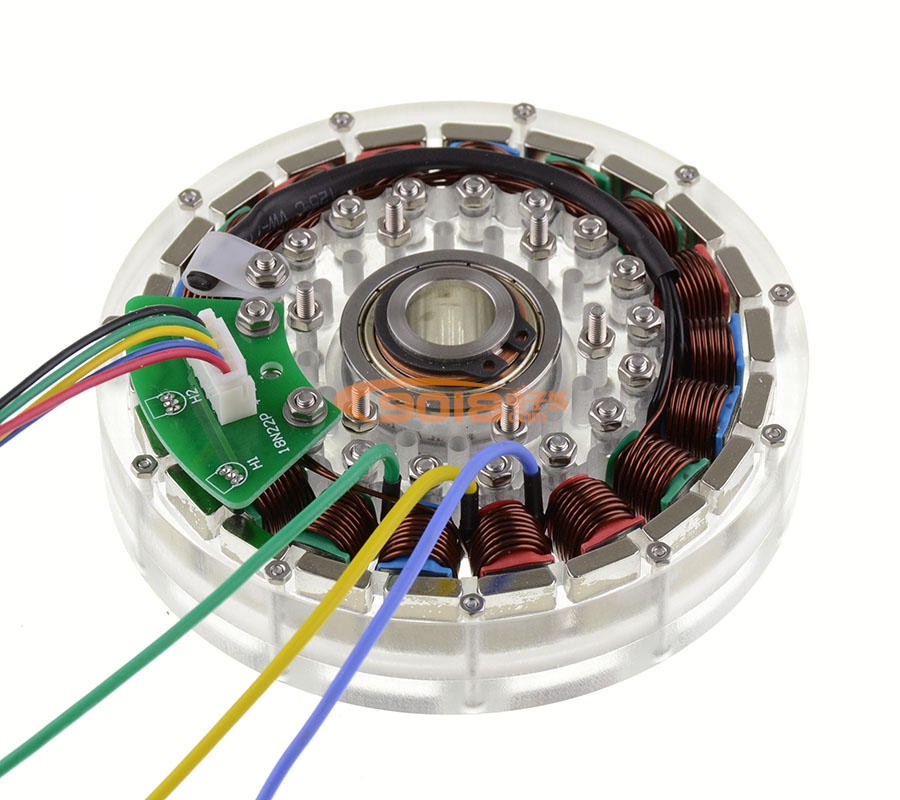

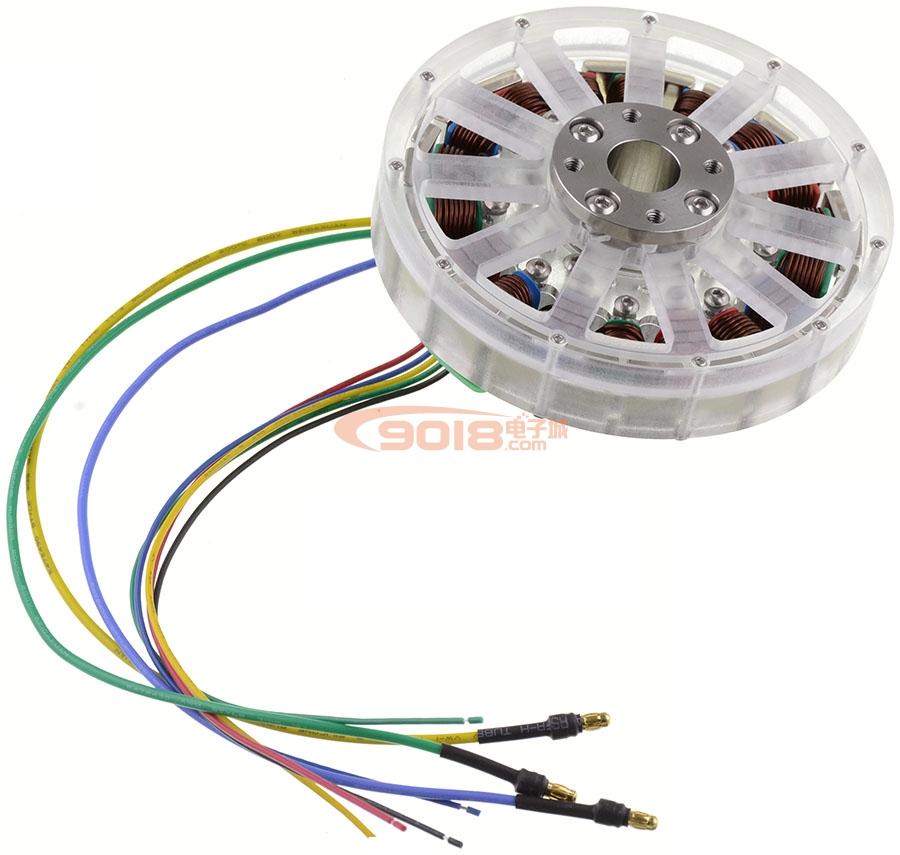

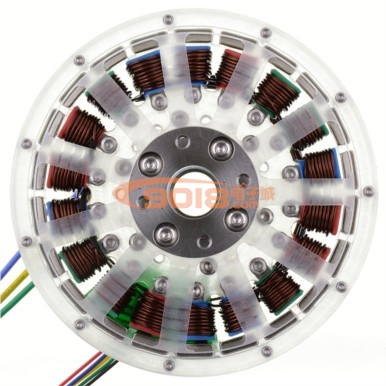

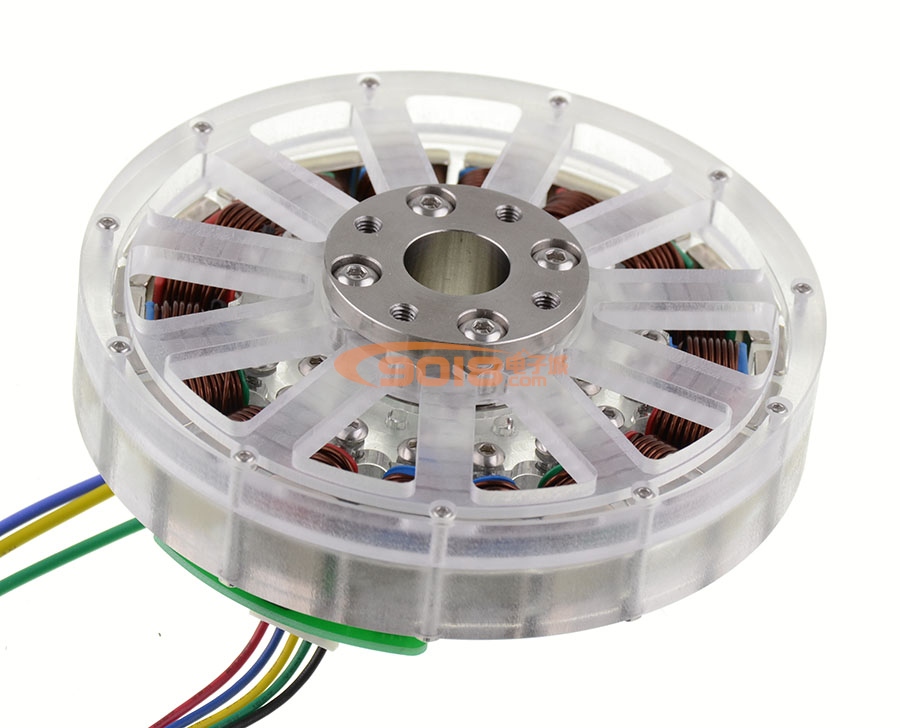

产品图片:

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机

18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
18N22P盘式无刷电机 发电机 空心轴 扁平多极马达 直径112*24MM 已绕线成品机
