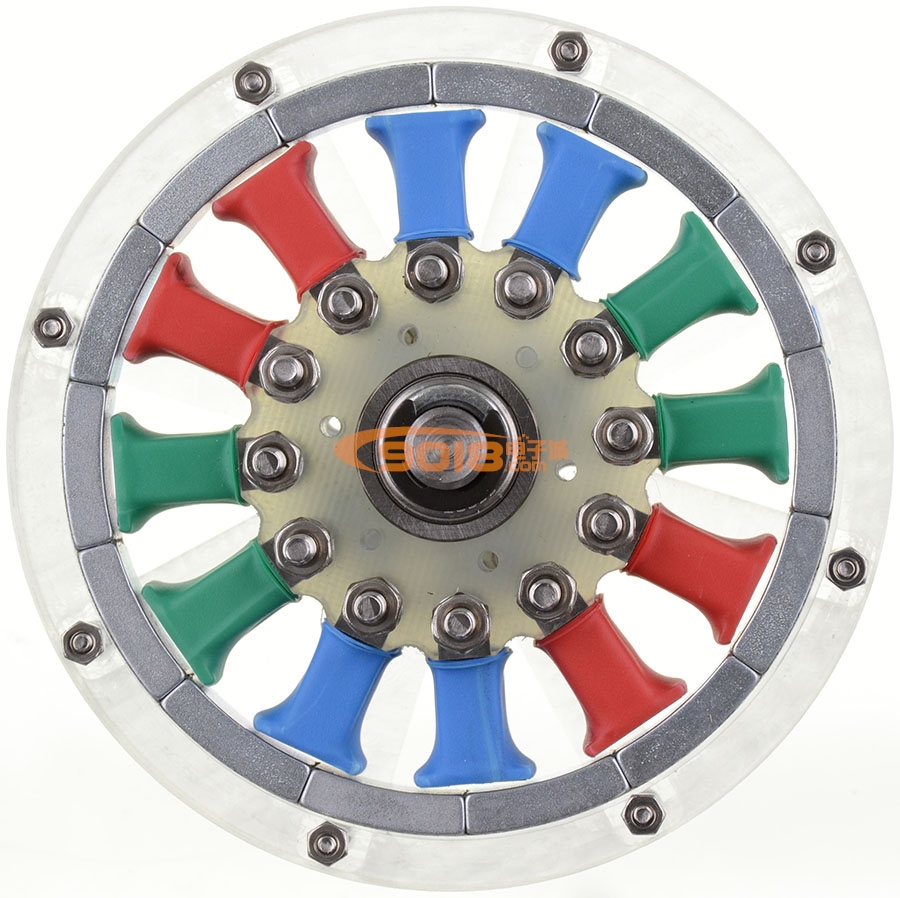

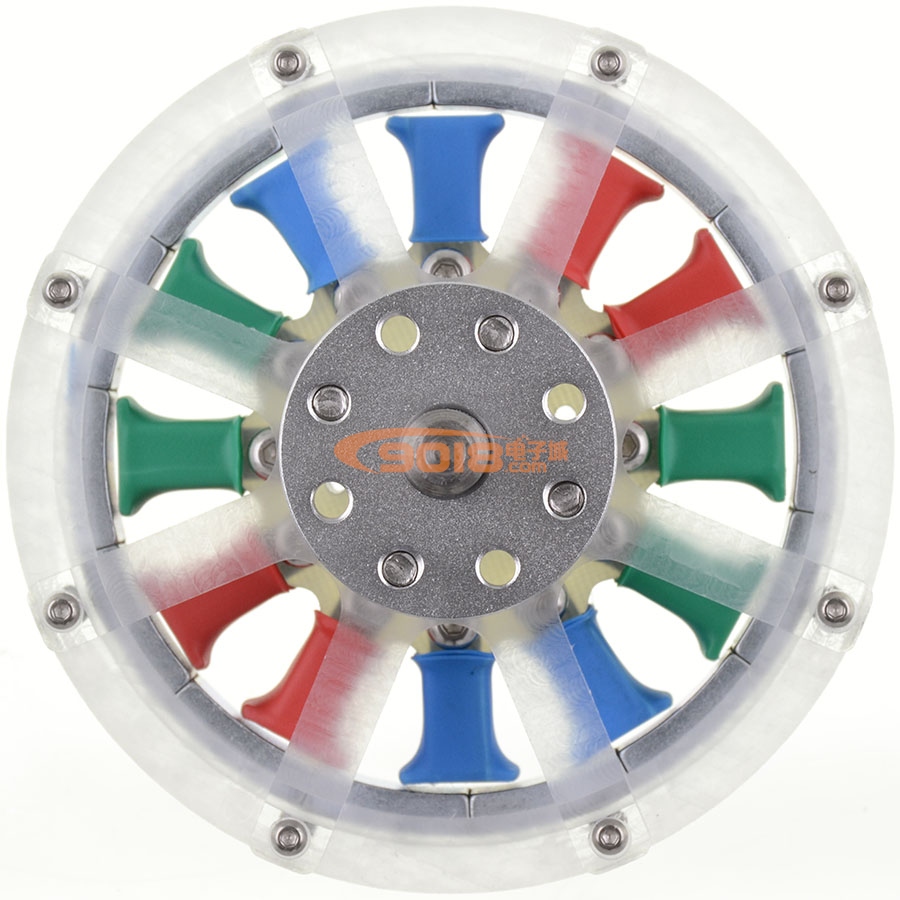

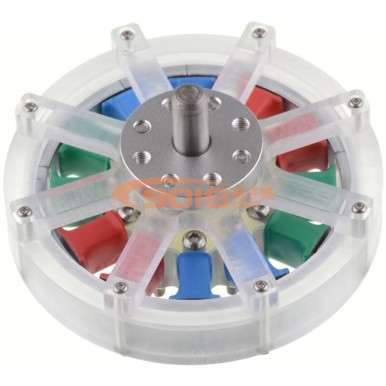

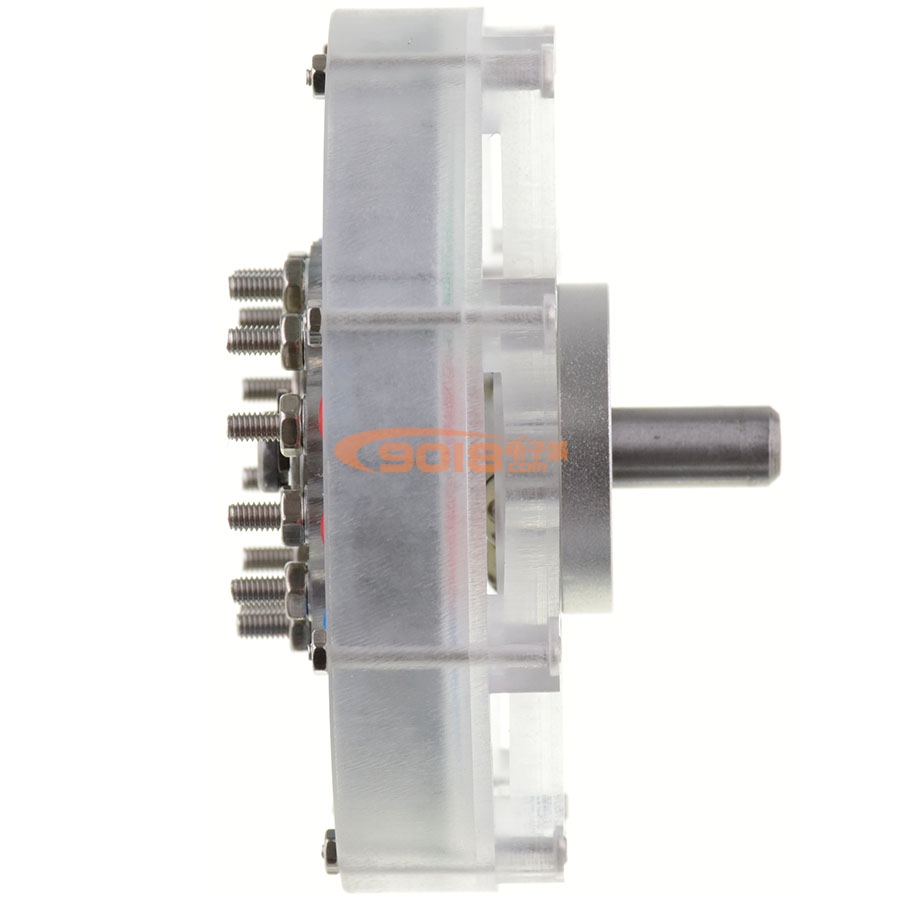

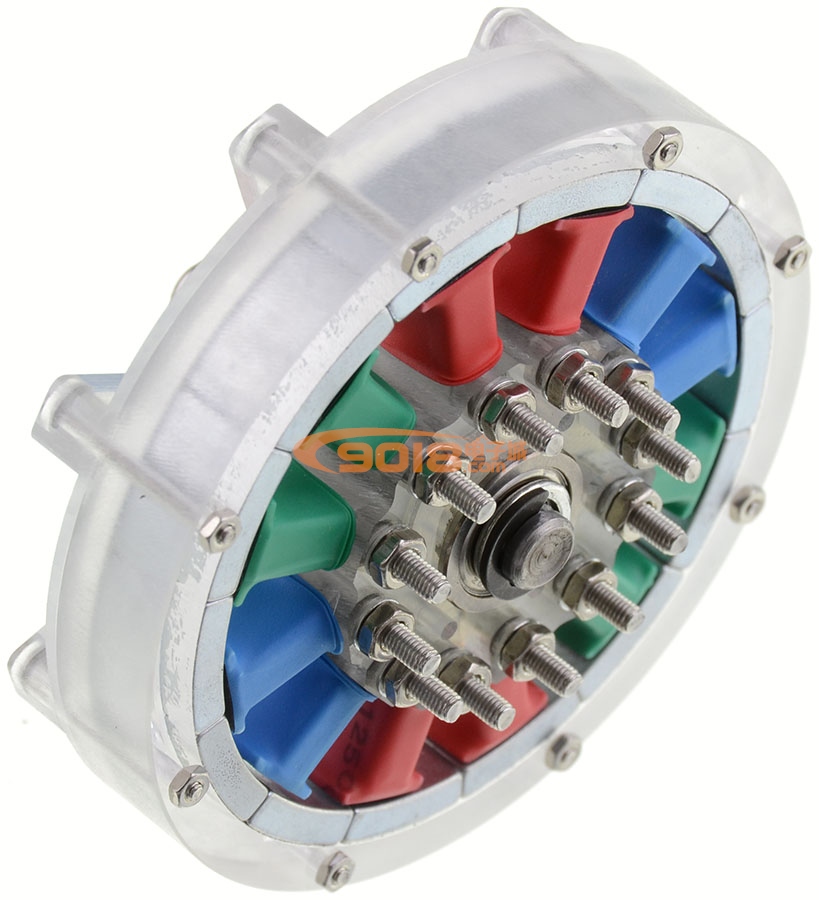

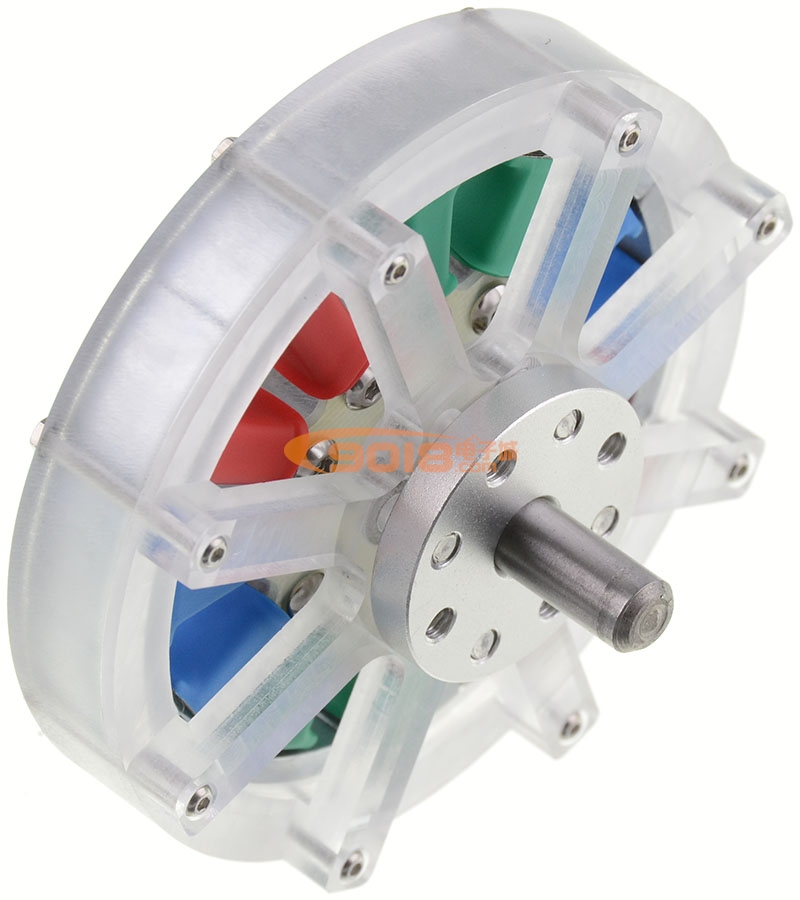

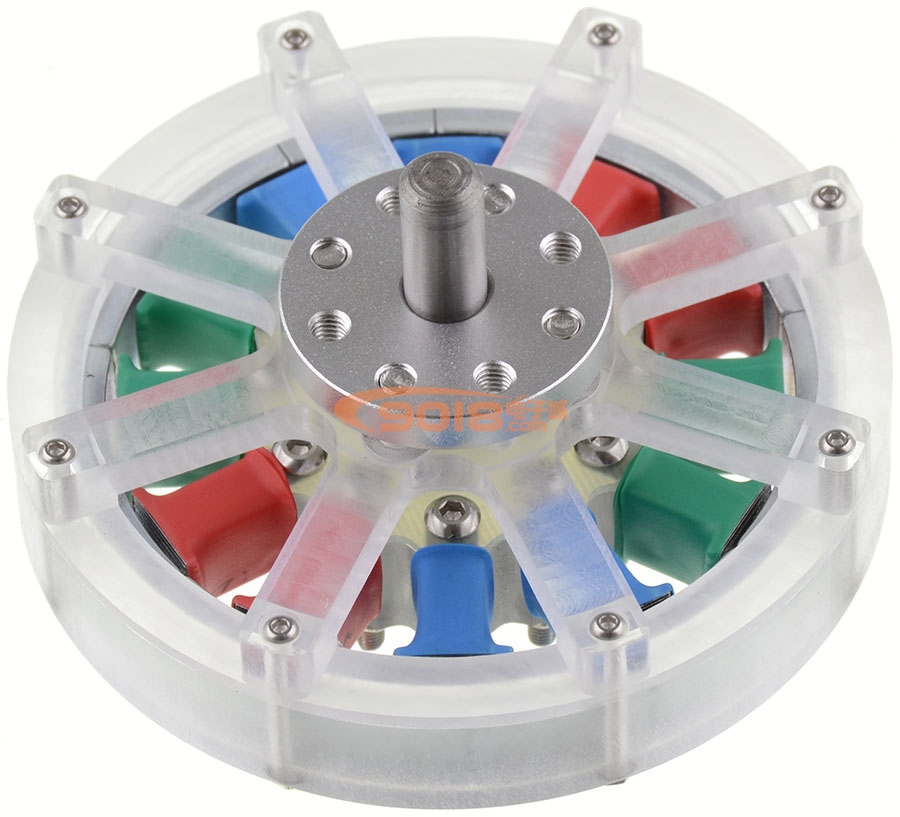

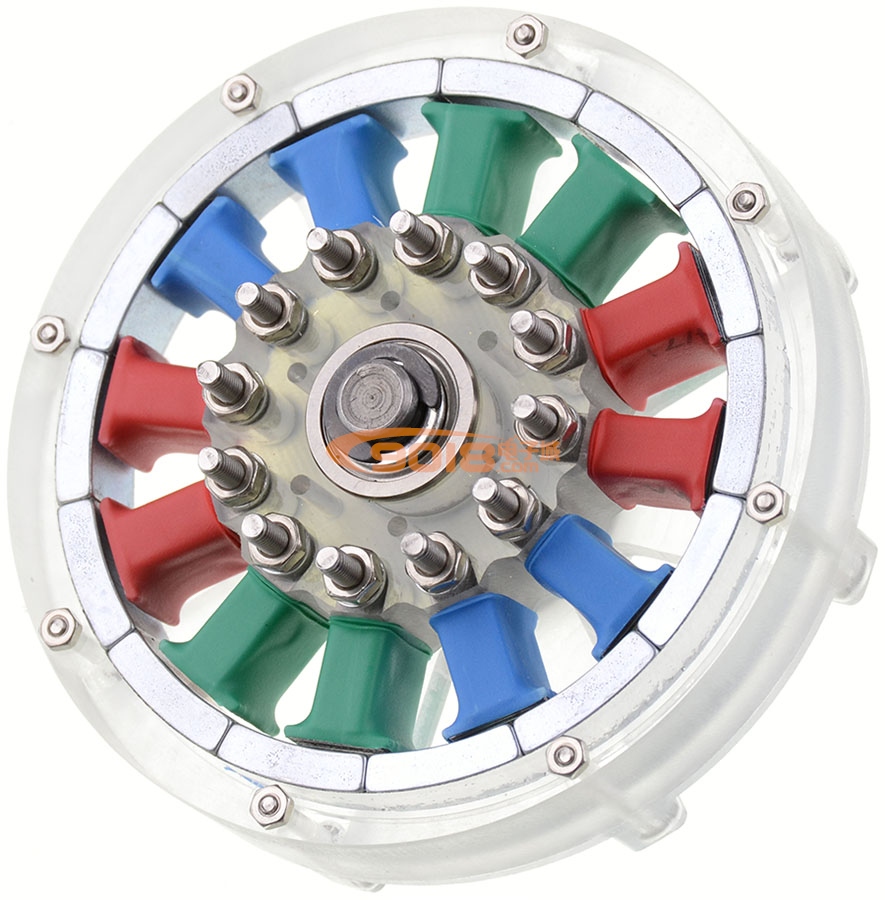

本电机为实验原型产品，外形直径85MM，力矩大，调速平滑，可作为一般动力直驱免去减速齿轮从而提高效率，核心部件采用金属支撑，非关键部件采用亚克力板材（也称为“有机玻璃”）作为支撑骨架，可满足要求不高、对动力有小量需求的场合，或作为教学模型演示用，也可根据应用强度定制全金属骨架和提高功率，有此需求请联系本站客服。本电机为永磁式三相同步电机，需加购适配的无刷电机驱动板（或30A以上航模电调）方可使用。同时这也是一款发电机，接受外力传动（如水力、风力、手摇、跑步机、斯特林发动机等）时可输出三相交流电，加接三相整流桥即可转换成直流使用，给电瓶充电。因本电机结构简单，拆卸和组装方便，安装固定方式灵活多变，可多个同轴并联获得多倍功率输出，转轴可自行更换任意长度，是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选。
本价格不包括线圈绕组，不能直接通电工作，请根据下述绕线图自行绕上漆包铜线。
产品规格：
尺寸：直径85*厚24mm
重量：约280g（不含绕组）
轴径：8mm
定子：直径65*厚10mm
槽极：12N14P，星形或三角形接法
材料参数：
硅 钢 片：单片厚0.5mm，多片叠压厚度10MM
磁钢数量：共14个磁钢，性能牌号N40H（耐高温120度）
漆 包 线：线径0.2-2.0mm，每槽可绕10-70匝，共12槽
绕组接线图：
绕组数据参考（３０００转/分，星形接法）：
| 工作电压（直流） | 匝数 | 线径（mm） |
| 6V | 11 | 1.0-2.0 |
| 12V | 22 | 0.8-1.0 |
| 18V | 34 | 0.5-0.65 |
| 24V | 45 | 0.4-0.55 |
| 30V | 56 | 0.3-0.5 |
如果用来做直流无刷电机，连接驱动板，电压一定的情况下，线径与匝数的关系：
匝数相同时，线径越大即功率越大，扭矩就越大，转速不变，驱动板及电源功率也要同步增大；
线径相同时，匝数越多功率就越小，扭矩就越小，转速下降，除非加大电源电压；
如果用来做发电机，无需驱动，改为连接三相整流桥转为直流电，先根据源动力转速、扭矩和需要输出的电压确定匝数，再确定线径大小，原则上越大越好。具体数据请参考上述绕组数据表自行试验确定。
