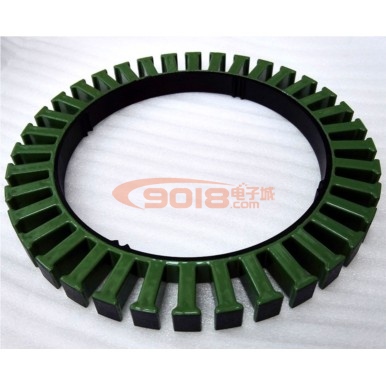

13710超大直径直流无刷电机 盘式外转式发电机定子矽硅钢片铁芯 137.6*10mm 36槽防水

商品货号:001983801

商品品牌:其它品牌

销 售 价:¥218.00 (不含配送费用)

商品评分:10 (共 0 人评论,0 个咨询)

我要购买: 个(限购 1000 个)

搭配商品

  • 高性能电机方形磁钢 强磁铁 烧结钕铁栅永磁铁 10.5*5*3mm
    高性能电机方形磁钢 强磁铁 烧结钕铁栅永磁铁 10.5*5*3mm
    市场价:¥2.00
    销售价:¥1.20

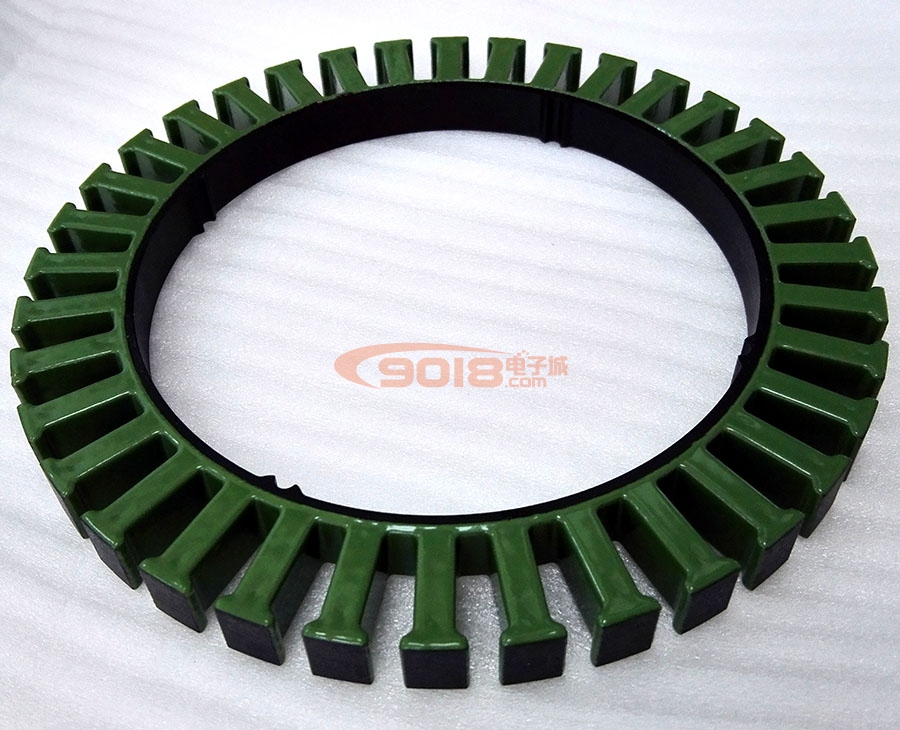

产品名称:13710外转子电机定子铁芯
产品材质:日本进口硅钢片
槽极结构:36N34P36N38P36N40P36N42P36N48P
尺寸规格:直径137.6mm*内径100mm*厚10mm
表面处理:绝缘涂敷+防锈镀漆
产品净重:300g
适用场景:超大推力飞行器、架线飞行器、航拍无人机、空心轴云台电机、力矩电机、大功率直流无刷电机、盘式发电机

本品采用日本进口硅钢片,高速数控冲床冲压叠制而成,具有涡流损耗低,饱和磁通密度大等优点,多槽多极架构,分数槽绕组,制作出的电机重量轻,功率密度大,转换效率高、齿槽效应小、力矩大,本品表面镀漆处理,防水防锈耐腐蚀,在恶劣潮湿的环境下运行能够显著提高电机寿命,可制作大推力大载重飞行器反重力系统,配合高性能磁钢,可广泛应用于无人飞行器、短能机器人等领域。

本品为电机核心部件,除上述商品描述外不再提供其它信息,请勿咨询。谢谢!

槽极架构分析及建议(仅适用于无感无霍尔):

  • 36N34P:磁钢数量小于槽数,磁钢间隙较大,外壳及磁钢加工精度一般,且结构牢固,成本较低,但功率密度小,漏磁大,扭力小,转速高,适用于要求低振动的飞行器。
  • 36N38P/40P:磁钢数量大于槽数,磁钢间隙适中,外壳及磁钢加工精度要求高,成本低,功率密度适中,振动小,且磁阻极低,相对于34P扭力大,转速低,适用于飞行器。
  • 36N42P:磁钢数量大于槽数,磁钢间隙较小,外壳及磁钢加工精度要求较高,成本高,功率密度较大,较前三种组合磁阻大、扭力大,转速低,适用于飞行器。
  • 36N48P:磁钢数量远多于槽数,磁钢间隙极小,外壳及磁钢加工精度极高,成本较高,振动大,是所有槽级组合中功率密度最大、扭力最强,转速最低,磁阻卡顿感极强。一般适用于要求大功率大扭矩,对振动不敏感的场合。理论上,磁极组合以此为上限,不应超过48P。

如欲制作一台好电机,您可能仍需获得以下建议:

  • 磁铁的尺寸规格、材质、性能牌号的选型;
  • 电机结构图、加工工艺、材料材质的选型;
  • 电机绕组绕线方法、参数测定及匝数计算;
  • 轴承的选型;
  • 螺旋桨尺寸与电机尺寸、电机KV的搭配;
  • 霍尔位置角度计算和确定;
  • 无刷驱动器相关问题;

本站工师程可提供上述电机制造技术收费咨询,不提供免费技术支持。咨询电话:021-36520760
