微型蓝牙音频／语音模块
一、产品特点：
- 24位DAC输出，音质好。
- 带语音提示（用户可自行设置不带语音）。
- 接听/回拨电话，电话语音报号功能。
- 带USB声卡,读取U盘MP3音频功能。

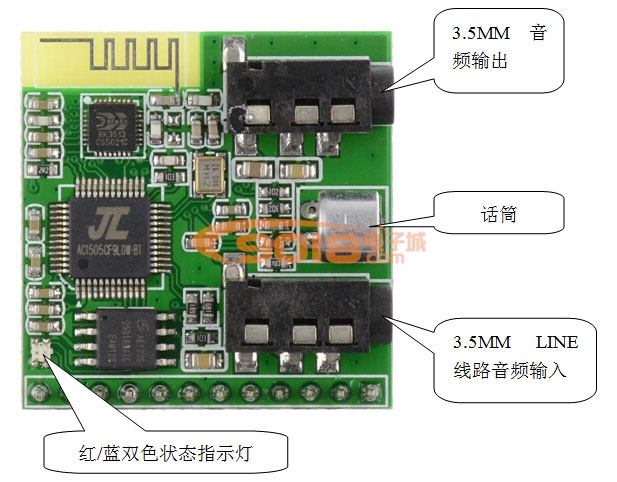

- 板上只带红蓝双色LED，状态显示直观。
- 带LINE输入，方便普通音箱升级改装。
- 3.3-5.0V宽电源电压输入。
二、产品参数：
- 输出功率：500mW（驱动耳机）
- 频响范围：50Hz-18KHz
- 等效噪音：≥30dB
- 供电电压：3.3V-5.0V
- 供电电流：最大音量50mA
- 声道：立体声
- 蓝牙版本：蓝牙3.0（兼容性好）
- 蓝牙收发频段：2.4-2.485GHz
- 蓝牙传输类型：音频/语音通话
- 尺寸：31.5X32mm

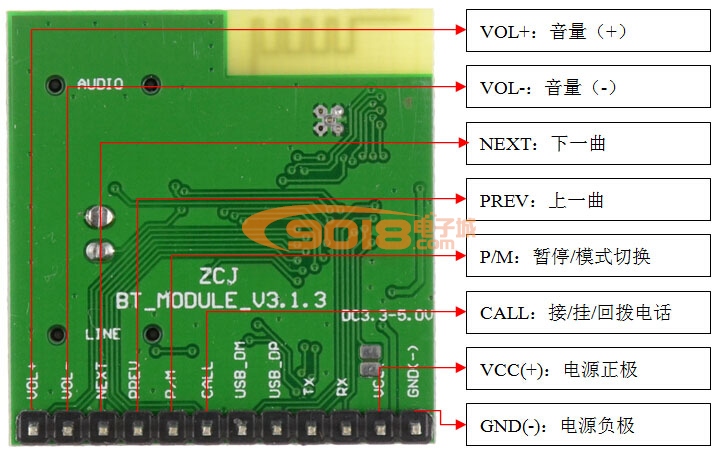

三、接线示意图：
四、操作说明：
- 电源
模块对应端口-，+分别接电源（电池）的负极和正极，电源建议用电池或者其他稳压电源。本模块正常工作电压为3.3-5.0V，供电电压注意不要超过本范围。 - 按键功能
音量+/-：短按音量+/- 1，长按连续+/-
上/下一曲：短按上/下一曲
P/M：短按切换静音/非静音，长按切换模式（打电话过程中短按切换蓝牙/手机端接听）
模式切换顺序：蓝牙 => USB音频 => LINE（无设备跳过）
CALL：短按接听来电，打电话时中短按挂断电话，来电时中长按挂断电 话，无来电时长按回拨上次来电。 - 音频输出
本模块板载耳机插座，做为蓝牙模块的音频输出端口，音频输出功率为500mW（不能直接驱动喇叭的，需要外接功放）可以驱动耳机，或者连接外部功放设备。 - 用户设置

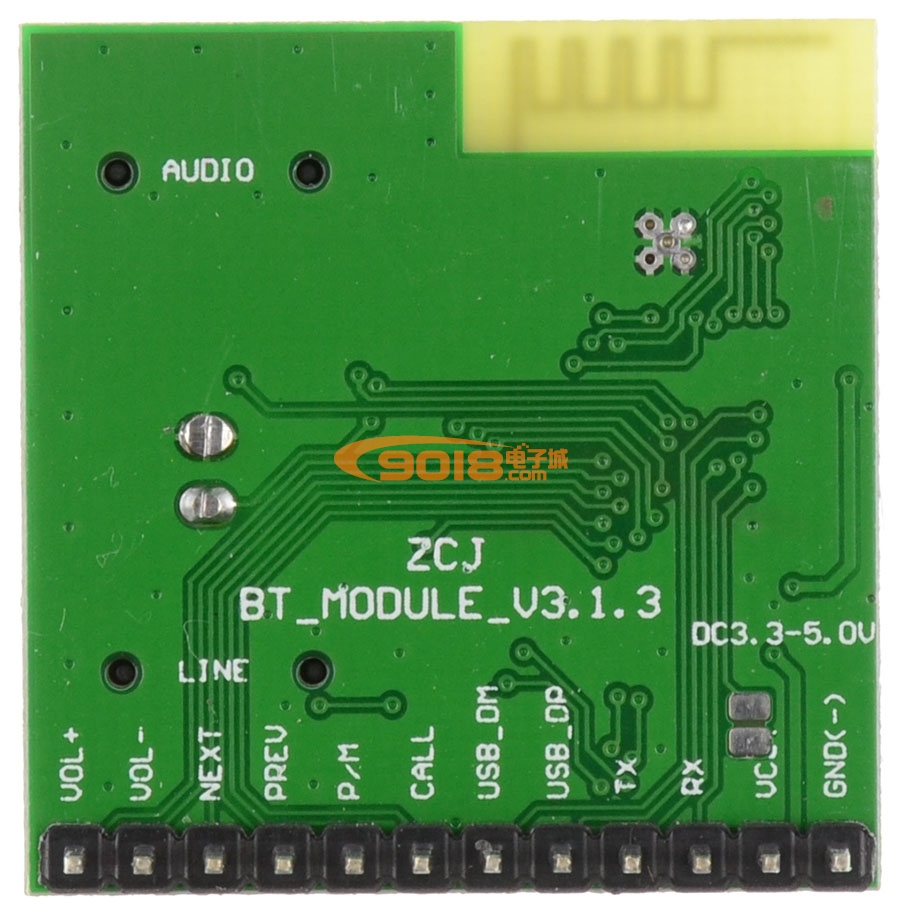

本模块可以根据用户具体使用情况来设置是否需要语音提示功能，短接模块背面电源针脚附件的两个焊盘（见背面图片），取消语音提示，断开则带语音提示。
五、注意事项：
- 电源电压严禁超过本模块的供电电压范围。
- 工作时不能触及模块的背面元件，以免影响本模块的正常工作或者引起 短路烧毁模块。
六、应用范围：
普通音箱改装蓝牙音箱，蓝牙音频，USB声卡，MP3播放
