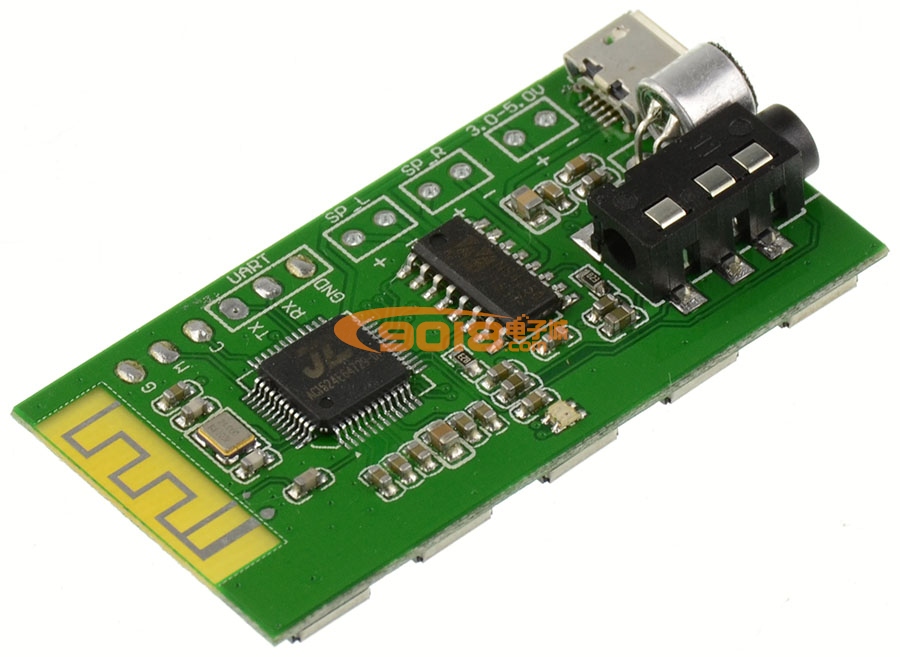

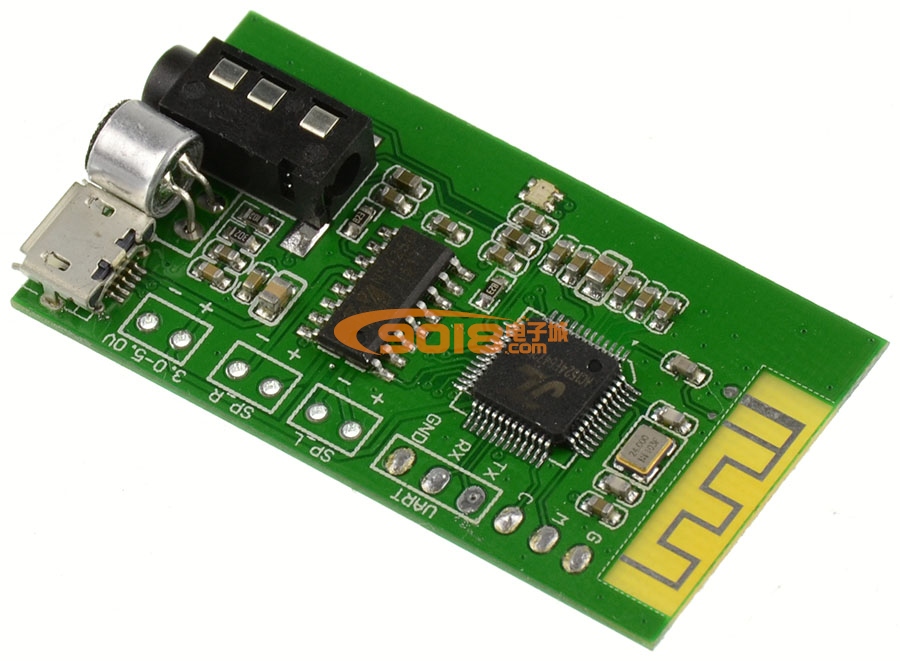

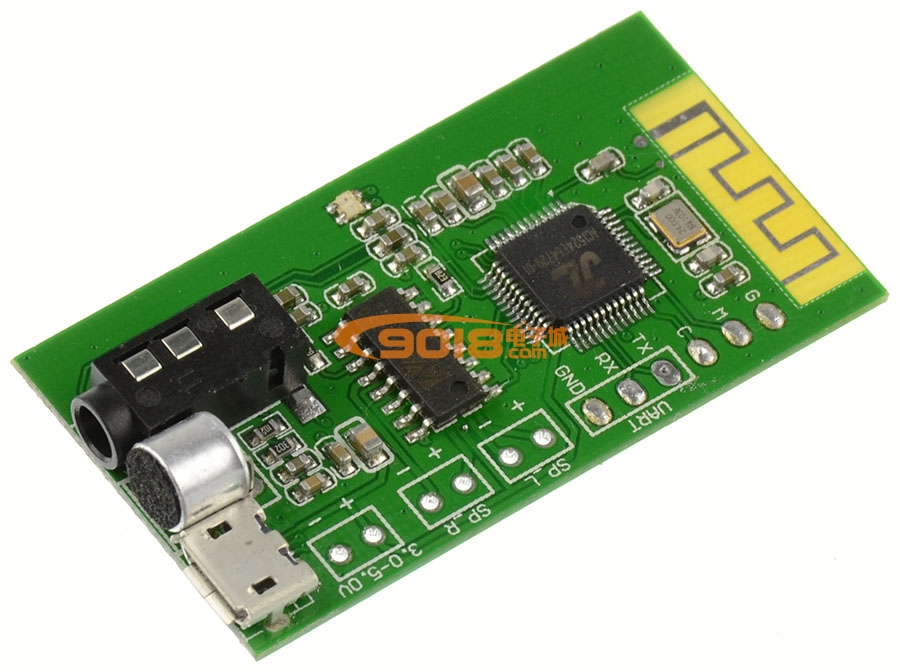

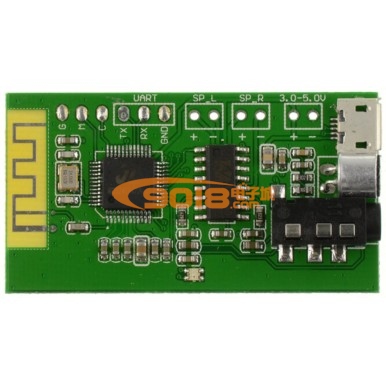

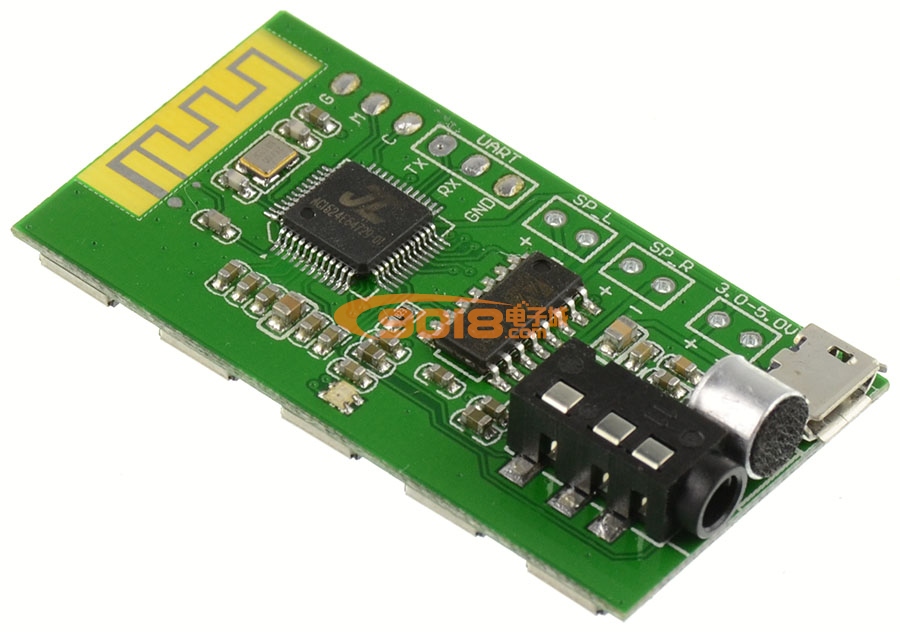

微型蓝牙音频／语音通话模块（按键版）
一、产品特点：
- 24位DAC输出，音质好。
- 带语音提示。
- 接听/回拨电话，电话语音报号功能。
- 带USB声卡。
- 板上只带红蓝双色LED，状态显示直观。
- 带音频输出，直接驱动耳机或者方便普通音箱升级改装。
- 3.3-5.0V宽电源电压输入。
二、产品参数：
- 输出功率：500mW（驱动耳机）或2W*2（驱动扬声器）
- 频响范围：50Hz-18KHz
- 等效噪音：≥30dB
- 供电电压：3.3V-5.0V
- 供电电流：驱动耳机最大音量50mA，驱动扬声器最大音量500mA
- 声道：立体声
- 蓝牙版本：蓝牙3.0（兼容性好）
- 蓝牙收发频段：2.4-2.485GHz
- 蓝牙传输类型：音频/语音通话
- 尺寸：48.8X26.5X7mm
- 重量：约6g

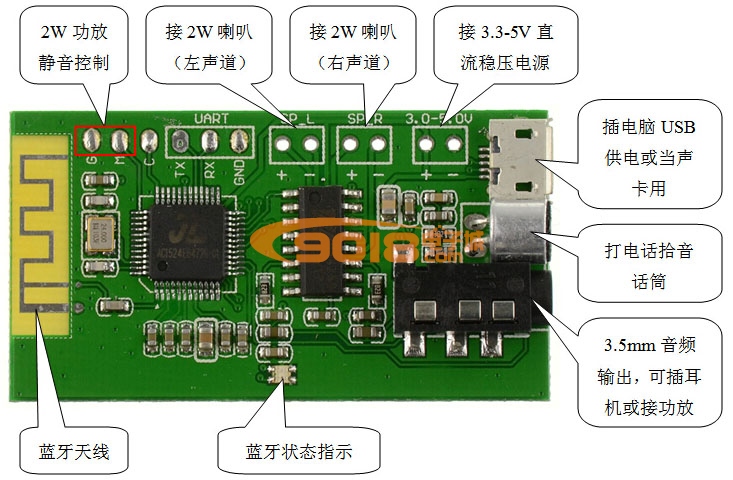

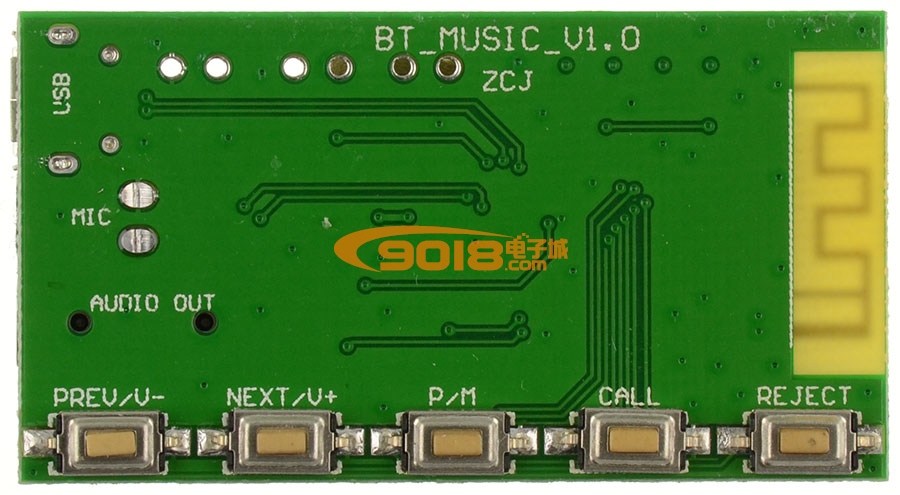

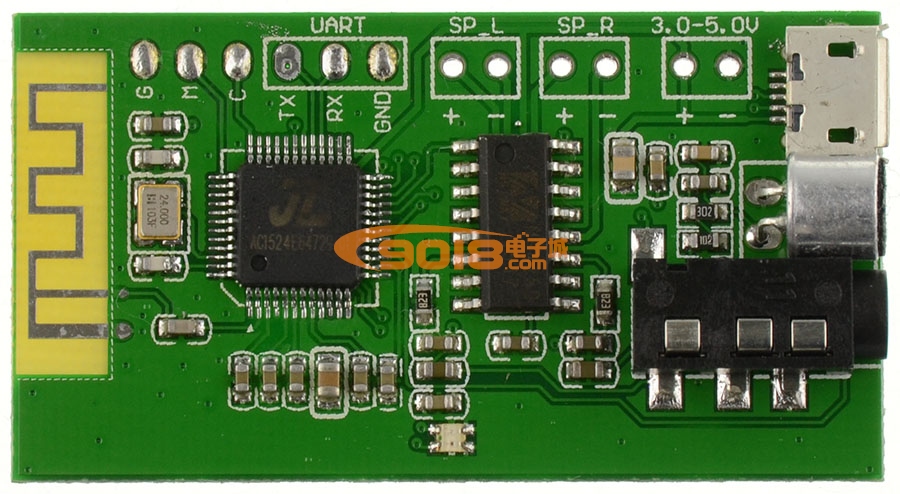

三、接线／功能示意图：
四、操作说明：
- 电源

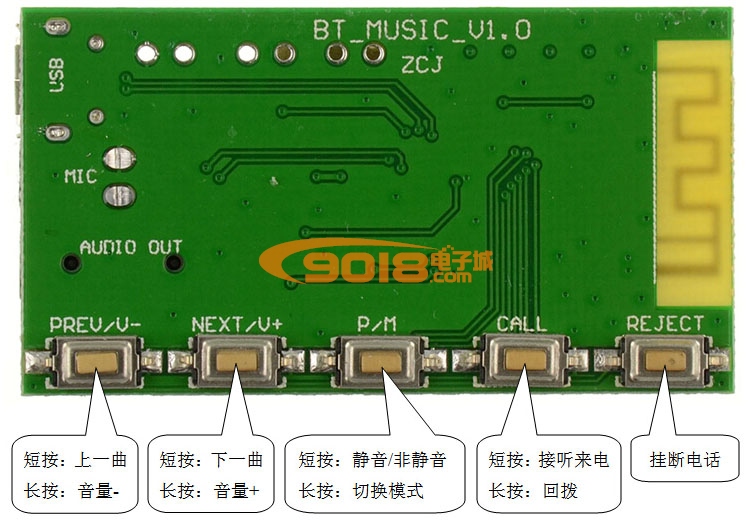

模块对应端口-，+分别接电源（电池）的负极和正极，电源建议用电池或者其他稳压电源。本模块正常工作电压为3.3-5.0V，供电电压注意不要超过本范围。 - 按键功能
NEXT/V+：短按下一曲，长按音量+；
PREV/V-：短按上一曲，长按音量-；
P/M：短按切换静音/非静音，长按切换模式（用于连接电脑的时候转到蓝牙模式）
CALL：短按接听来电，长按回拨。
REJECT：短按挂断电话。 - 音频输出
本模块板载耳机插座，做为蓝牙模块的音频输出端口，音频输出功率为500mW可以驱动耳机（此端口输出的是音频信号不能直接驱动喇叭），或者连接外部功放设备，音频口有插入自动断开功放输出。 - 外接喇叭
本模块板载2W*2 AB类音频功放可直接驱动小功率扬声器，扬声器分别接SP_L和SP_R端口即可（注意扬声器的正负极不要接反）。因功放IC属于功率输出器件，外接喇叭输出时，功放IC有发热属于正常现象，请勿生疑。 - LED状态显示
本模块板载一只双色红蓝LED，用于显示蓝牙工作状态。
等待连接状态:红蓝交替闪烁
已连接手机状态:蓝灯长亮
蓝牙播放音乐状态:红蓝同时灭4秒亮0.2秒周期闪烁 - MUTE控制(外部功放控制)
板上MUTE输出端口可以控制外部功放的静音，正常播放的时候此端口输出高，暂停时输出低。 - 蓝牙连接步骤
1）=>2）=>3）
1）接通模块电源，红蓝双色LED交替闪烁。
2）手机进入蓝牙设置界面下点击搜索蓝牙设备，搜索到一个名称为"Bluetooth playe"的蓝牙设备即为蓝牙模块。点击连接即可。
3）打开手机音乐播放器播放音乐，此时手机音频就可以从蓝牙模块出来了。 - 蓝牙接听/拨打电话
蓝牙与手机处于连接状态下，如果有来电，蓝牙会语音播报一次来电的电话号码并且响铃。可以按蓝牙模块上的CALL键接听来电或者REJECT键拒接或者挂断来电。在非通话状态下，也可以长按CALL键2秒回拨电话。
五、注意事项：
- 电源电压严禁超过本模块的供电电压范围。
- 工作时不能触及模块的背面元件，以免影响本模块的正常工作或者引起短路烧毁模块。
- 关于音量大小问题，因每个人的需求不一样，本蓝牙模块预留了3.5mm音频信号输出接口和2路扬声器输出端口。音频信号输出端可以驱动耳机或者为外部音频功放提供音频信号，扬声器接口则可以直接接扬声器，不要责怪驱动扬声器音量不够大，2WX2输出功率是什么概念？ 大概就是笔记本电脑内置喇叭开到最大音量那么大声音。如果你想要更大功率的输出，只能外接音频功放（由模块的3.5mm音频信号输出端给功放提供信号）
六、应用范围：
普通音箱改装蓝牙音箱，蓝牙音频，USB声卡，蓝牙接/拨电话等。
