法兰盘T型空心轴无刷电机中空轴不锈钢刚性轴带卡簧槽弹性挡圈

商品货号：001973101

商品品牌：其它品牌

销售价：¥42.00 （不含配送费用）

长度：未选择

40MM选中

您已选择：请选择长度

抱歉！此商品已下架。请浏览其它类似商品..

搭配商品

F6804ZZ F61804ZZ高速精品薄壁轴承法兰挡边深沟球轴承内径20*32*7MM

市场价：¥15.00

销售价：¥10.00

商品详情

配送费用

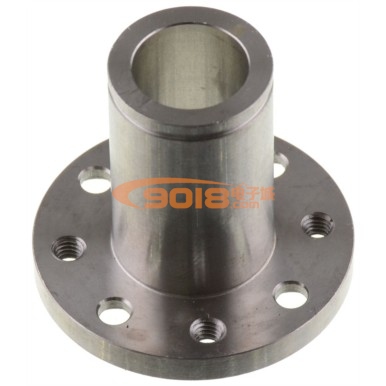

产品名称：T型法兰空心轴（带卡簧）
尺寸规格：直径20mm*内径16mm*长35mm，法兰F40*4mm
直径公差：-0.02mm
应用场景：中空电机轴、刚性联轴器等

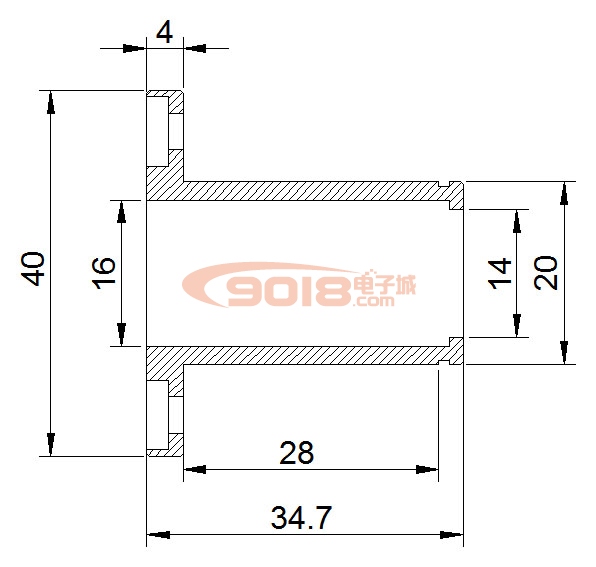

尺寸参数（单位：mm，除直径20mm-0.02外其它均有正负0.1mm公差）
法兰盘T型空心轴无刷电机中空轴不锈钢刚性轴带卡簧槽弹性挡圈

本品专为定子8110、10010等型号大直径盘式电机定制，采用不锈钢棒精车而成，防水耐腐蚀不生锈，直径公差-0.02mm，适配各类内径为20mm的深沟球滚珠轴承、角接触轴承。本T型轴法兰端面均布4个Ｍ4丝孔，可用于固定各类负载，另四个直径4mm通孔带沉头槽，适配ISO7380标准内六角螺丝。轴末尾开有弹性挡圈卡簧槽，可满足轴向载荷不高的情况下快速装配定位。当弹性挡圈不能满足轴向载荷要求或担心卡簧可靠性不高（如10010盘式电机轴向拉力可达14KG级别，如此之大的动态轴向负荷有可能导致挡圈松脱转子外飞），本轴内孔末端设计有窄口挡边，可利用２块限位夹片从孔内到孔外两端用2至3个螺丝对锁固定，从而使得可靠性大幅提高。弹性挡圈＋限位片的双重保障，严防转轴松脱之事故。

因车削加工、轴承内径公差等原因，本轴可能无法轻易插入轴承内圈，请用细号砂纸对其表面进行精细打磨抛光，以确保其和轴承达到较好的间隙配合或者过盈配合。本品为不锈钢制品，故表面未作任何电镀或其它特殊涂层处理，因工件加工过程中反复夹持，运输磨擦、相互碰撞等原因，导致表面有轻微划痕，如觉得外观欠佳，可自行抛光打磨就很漂亮了。业余条件下手工抛光操作指南：把本轴装在手电钻上（或者自备电机），以300-1000的低速旋转，然后把砂纸半包在轴外壁表面，顺着轴横向来回慢慢移动轻轻打磨，可获得理想的抛光效果。操作过程中务必注意安全，戴上厚棉手套，每打磨一次，就偿试是否能插入轴承，磨掉太多配合效果差影响电机转子平衡度，磨的太少装配困难，自己把握好打磨量以达到预期效果。
