发烧功放板系统

法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈

商品货号:001981501

商品品牌:其它品牌

市 场 价:¥45.00

销 售 价:¥38.00 (不含配送费用)

商品评分:10 (共 0 人评论,0 个咨询)

长度:
  • 40MM选中
您已选择:
我要购买: 个(限购 87 个)

搭配商品

  • F6804ZZ F61804ZZ高速精品薄壁轴承 法兰挡边深沟球轴承 内径20*32*7MM
    F6804ZZ F61804ZZ高速精品薄壁轴承 法兰挡边深沟球轴承 内径20*32*7MM
    市场价:¥15.00
    销售价:¥10.00

产品名称:T型法兰空心轴(带卡簧)
尺寸规格:直径15mm*内径12mm*长36mm,法兰F35*4.5mm
直径公差:-0.02mm

应用场景:中空电机轴、刚性联轴器等

尺寸参数(单位:mm,直径15mm公差为-0.02)

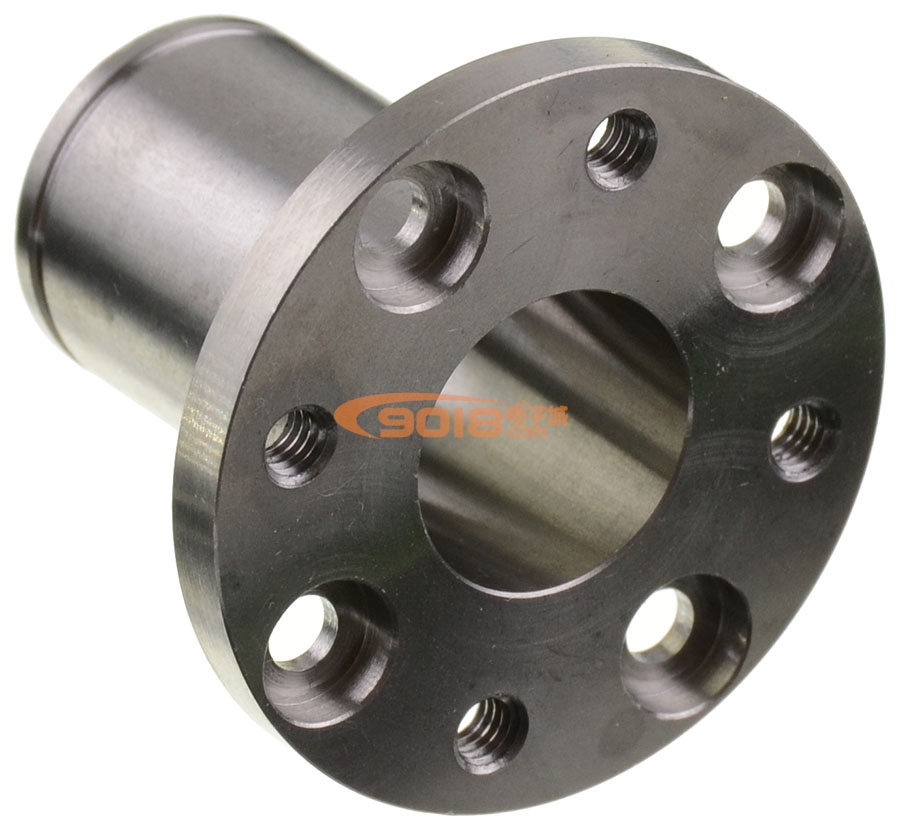

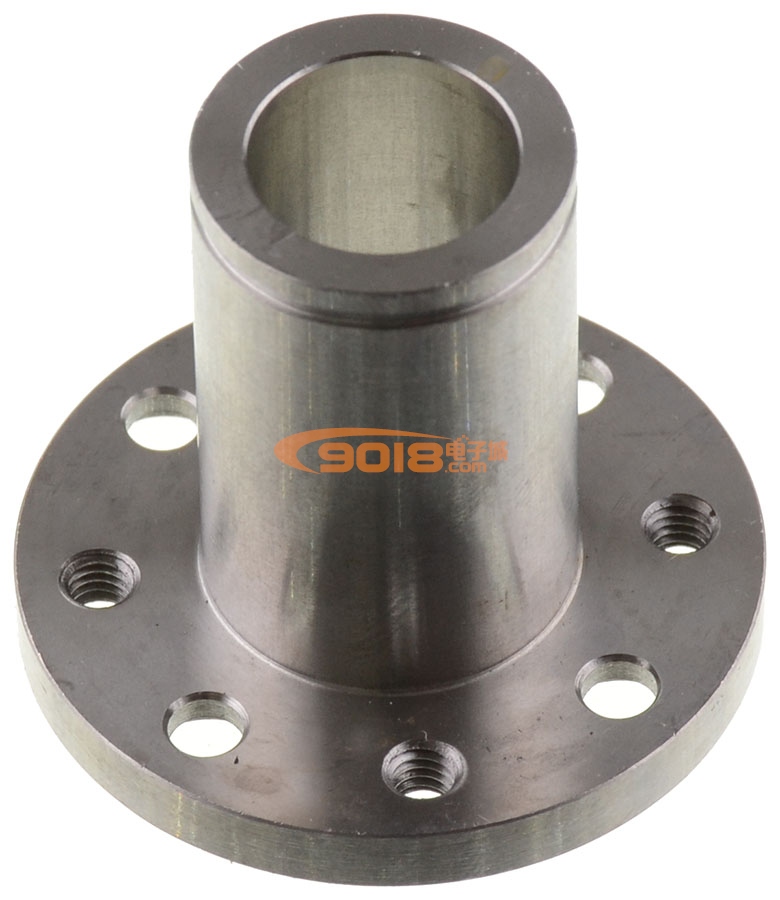

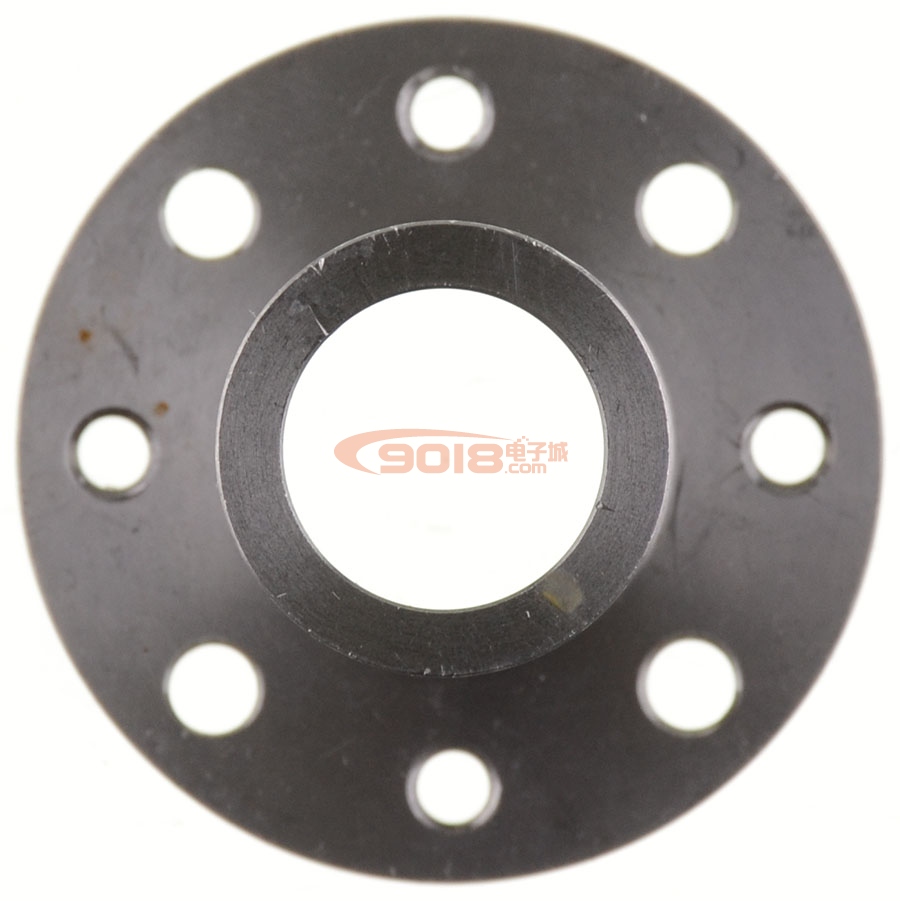

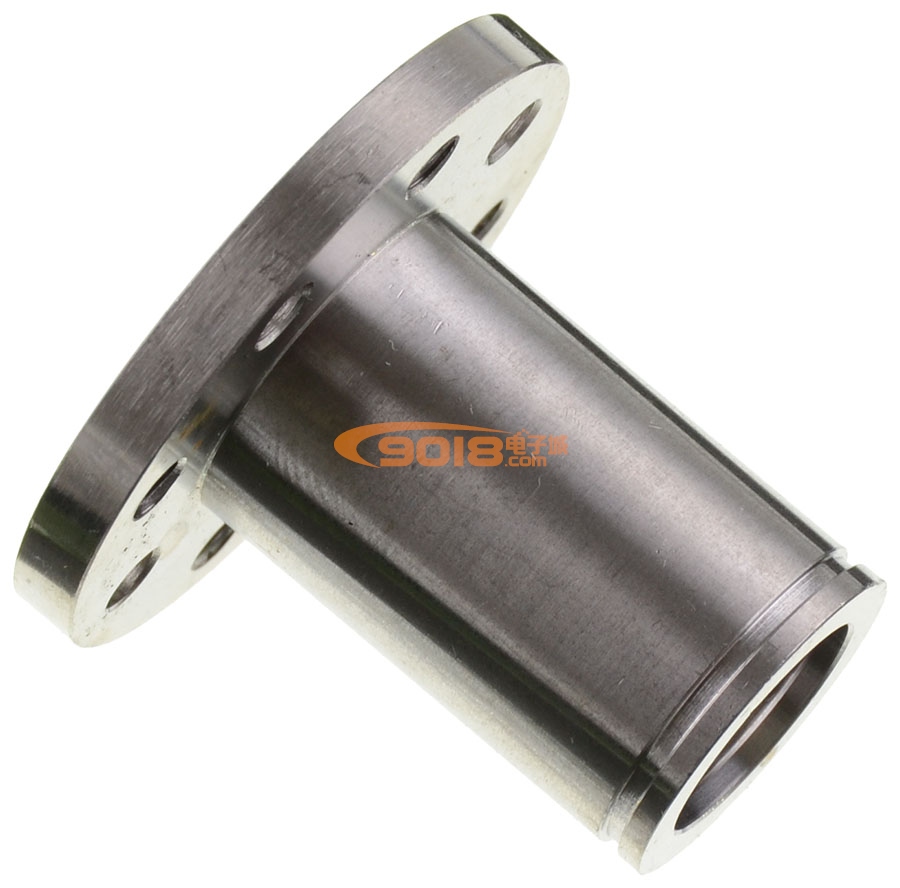

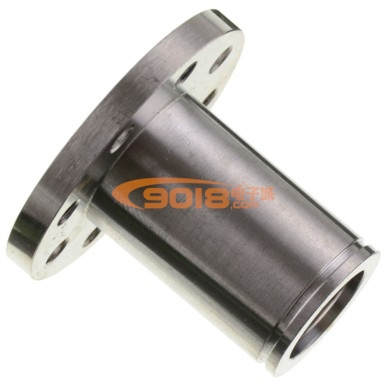

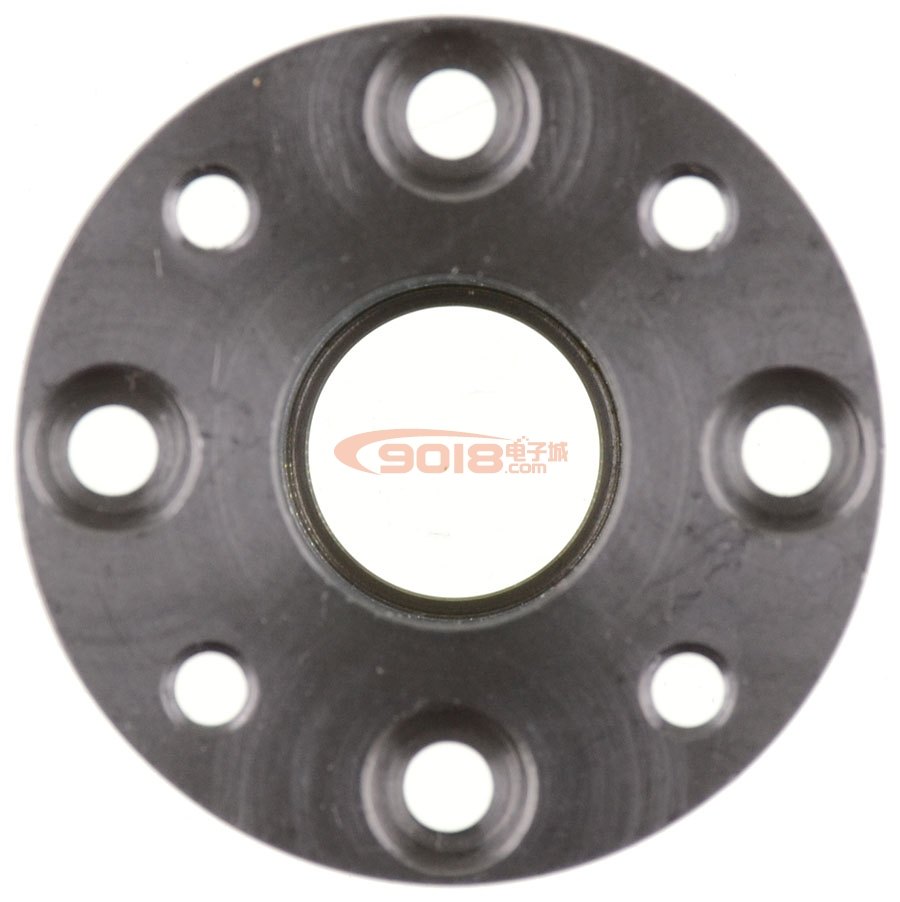

本品专为定子6010\8110等型号直径盘式电机定制,采用不锈钢棒精车而成,防水耐腐蚀不生锈,15mm直径公差-0.02mm,适配各类内径为15mm的深沟球滚珠轴承、角接触轴承。本T型轴法兰端面均布4个M4丝孔,可用于固定各类负载,另四个直径4mm通孔带沉头槽,适配DIN7984标准内六角螺丝。轴末尾开有弹性挡圈卡簧槽,可满足轴向载荷不高的情况下快速装配定位。当弹性挡圈不能满足轴向载荷要求或担心卡簧可靠性不高(如8110盘式电机轴向拉力可达10KG级别,如此之大的动态轴向负荷有可能导致挡圈松脱转子外飞),本轴内孔末端设计有窄口挡边,可利用2块限位夹片从孔内到孔外两端用2至3个螺丝对锁固定,从而使得可靠性大幅提高。弹性挡圈+限位片的双重保障,严防转轴松脱之事故。

因车削加工、轴承内径公差等原因,本轴可能无法轻易插入轴承内圈,请用细号砂纸对其表面进行精细打磨抛光,以确保其和轴承达到较好的间隙配合或者过盈配合。本品为不锈钢制品,故表面未作任何电镀或其它特殊涂层处理,因工件加工过程中反复夹持,运输磨擦、相互碰撞等原因,导致表面有轻微划痕,如觉得外观欠佳,可自行抛光打磨就很漂亮了。业余条件下手工抛光操作指南:把本轴装在手电钻上(或者自备电机),以300-1000的低速旋转,然后把砂纸半包在轴外壁表面,顺着轴横向来回慢慢移动轻轻打磨,可获得理想的抛光效果。操作过程中务必注意安全,戴上厚棉手套,每打磨一次,就偿试是否能插入轴承,磨掉太多配合效果差影响电机转子平衡度,磨的太少装配困难,自己把握好打磨量以达到预期效果。

法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈
法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈

法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈
法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈

法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈
法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈

法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈
法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈

法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈
法兰盘T型空心轴 无刷电机中空轴 不锈钢刚性轴 带卡簧槽弹性挡圈
