发烧功放板系统

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*24MM 成品含绕组

商品货号:001971601

商品品牌:其它品牌

销 售 价:¥302.00 (不含配送费用)

配置:
  • 无霍尔选中
  • 含霍尔选中
您已选择:
抱歉!此商品已下架。请浏览其它类似商品..

本电机为实验原型产品,外形直径112MM,采用高性能钕铁硼强磁钢,8MM实心钢轴、扁平型多极结构,力矩大,调速平滑,运转细腻,可作为一般动力直驱免去减速齿轮提高工作效率。本品转子、定子可分体安装,如应用于各类数控伺服机床、智能机器人动臂时,转子可直接安装在滑轨丝杆上,定子即直接安装在固定端,实现两者间无联轴器、无物理接触传动。壳体采用亚克力板材(俗称“有机玻璃”),具有硬度高,刚性好,尺寸稳定,外观透明度好等特点,采用CNC数控雕铣加工工艺,可满足要求不高、对动力有短时需求的场合,或作为教学演示模型用,也可根据应用强度定制全金属骨架和提高功率,有此需求请联系本站客服。本品为永磁式三相同步电机结构,需加购适配的无刷电机驱动板(或10A以上航模电调)方可使用。同时这也是一款发电机,接受外力传动(如水力、风力、手摇、跑步机、斯特林发动机等)时可输出三相交流电,加接三相整流桥即可转换成直流使用,给电瓶充电。因本电机结构简单,拆卸和组装方便,安装固定方式灵活多变,可多个同轴并联获得多倍功率输出,是前期产品研发、DIY制作各类模型玩具、小型发电机之佳选。

本品外壳采用CNC数控切割、铣削加工工艺,表面为亚光磨砂,精度好,效率高运转平顺,可应用于各类要求大扭矩的场合,如数控伺服电机、云台无刷电机、电动模型车直驱等,又或者作为发电机使用,欢迎选购。

产品规格:
外形直径:112mm
转子厚度:24mm
整体厚度:38mm
转轴:内径16mm
定子:直径91*厚10mm
重量:约390g

材料参数:
硅  钢 片:单片厚0.5mm,多片叠压厚度10MM
磁钢数量:共24个高性能磁钢,性能牌号N42H
漆  包  线:线径0.2-2.0mm,每槽可绕10-120匝,共18槽
槽极对数:18N24P,星形接法或三角形接法

定子绕线图:

18N24P盘式无刷力矩电机 低磁阻 发电机 空心轴 云台伺服电机 扁平型马达 直径164*22MM

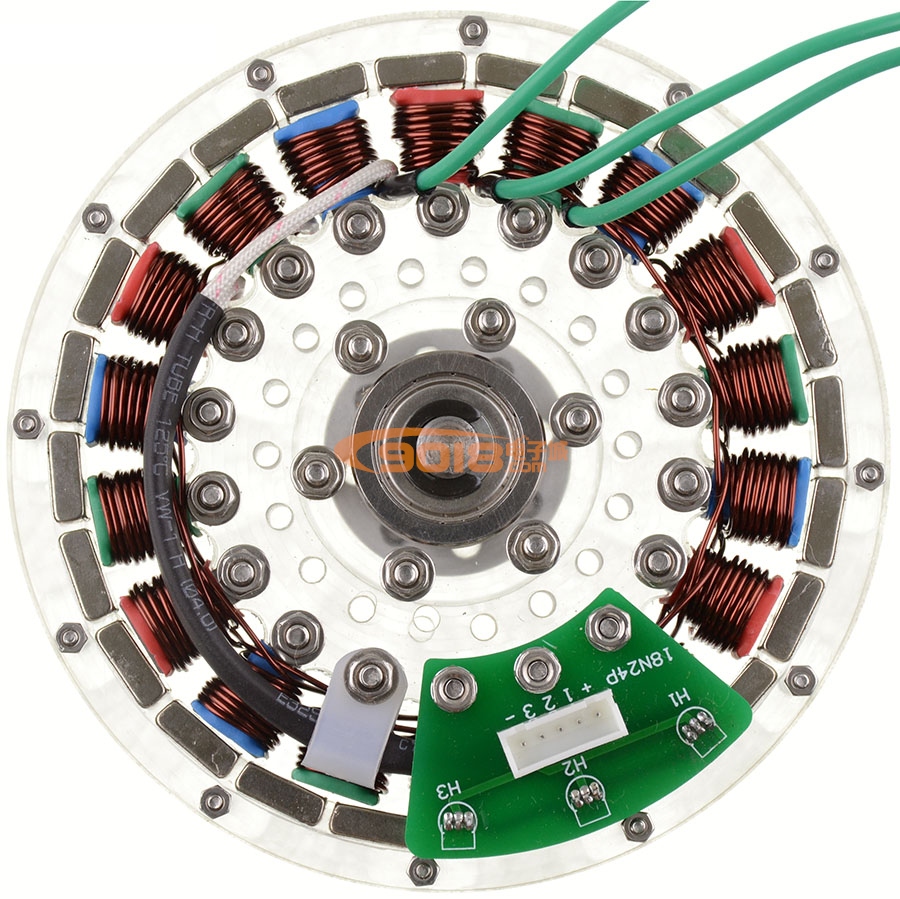

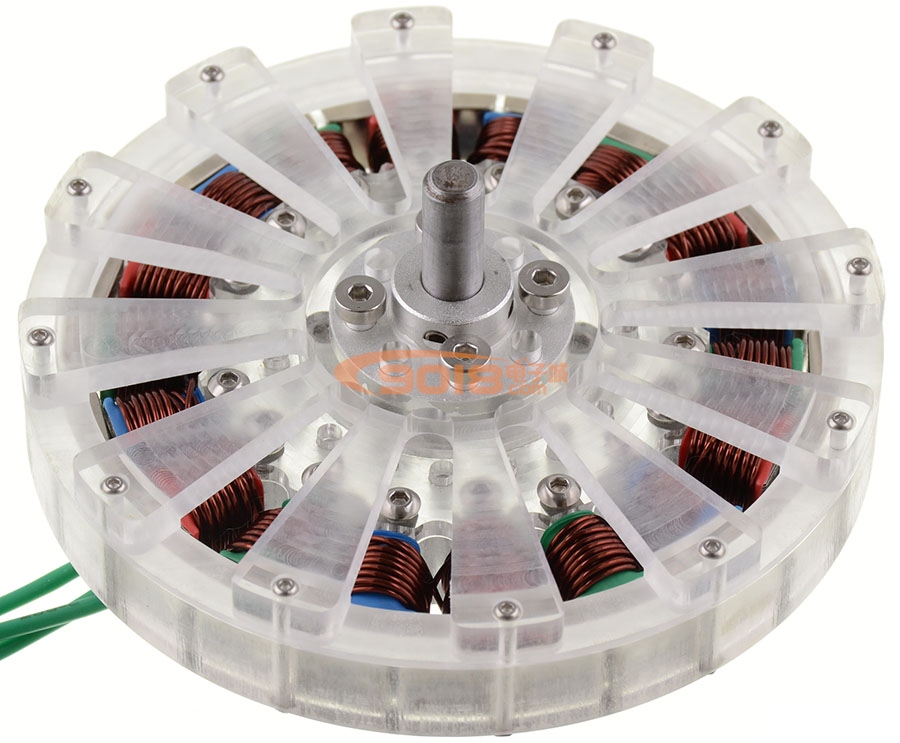

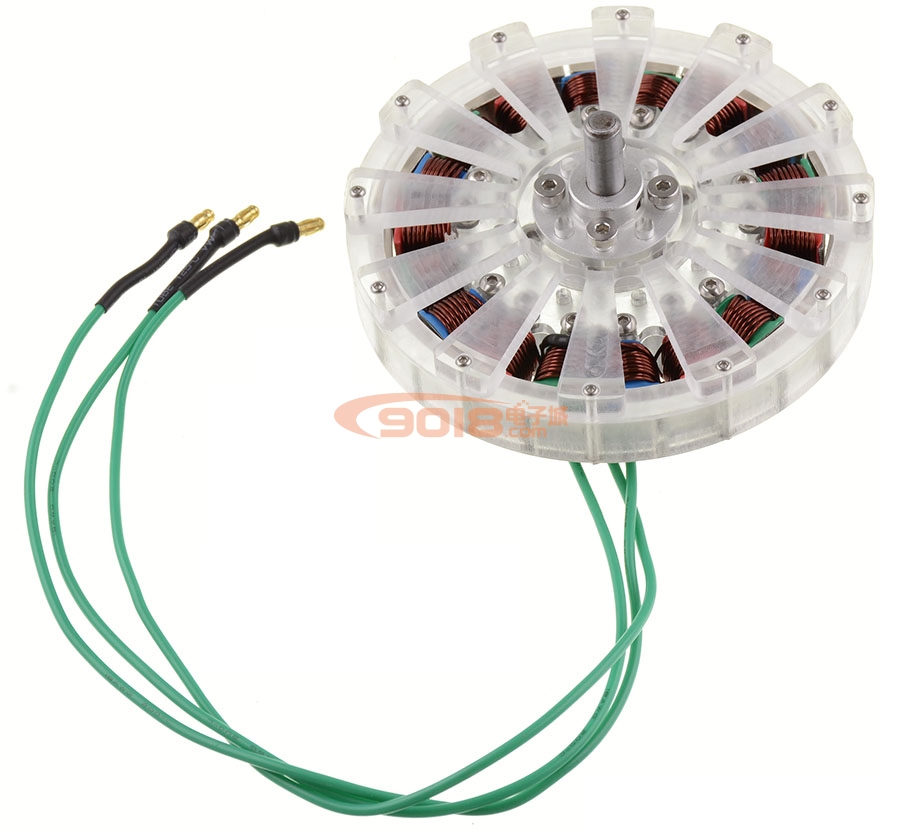

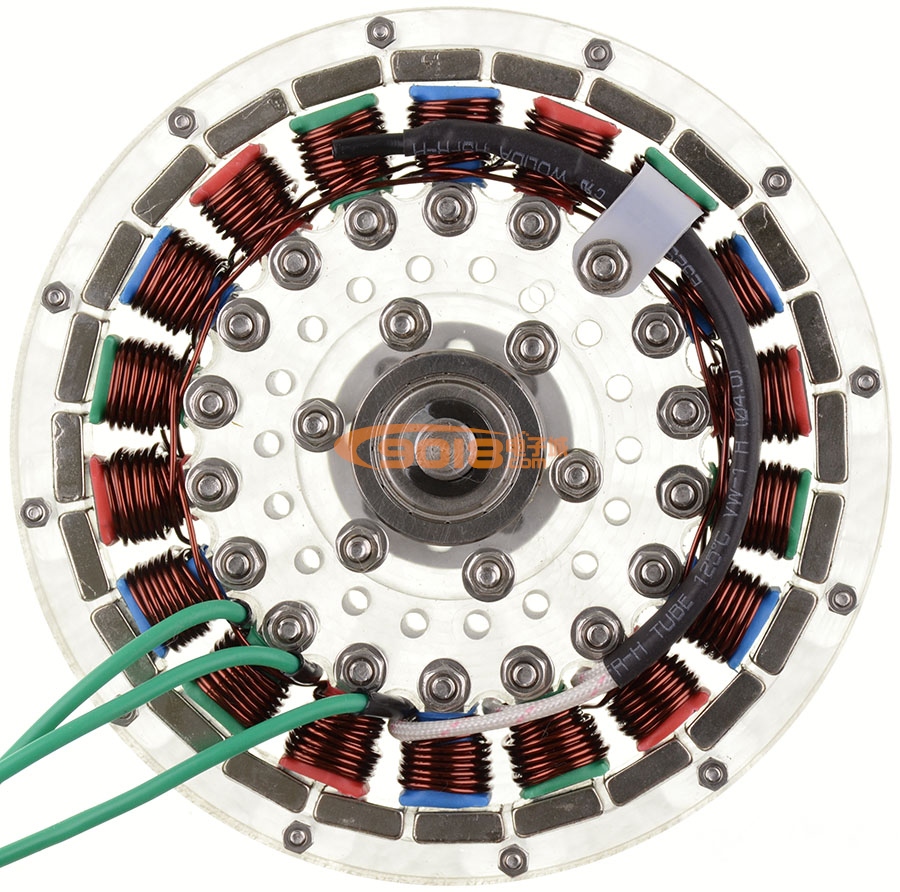

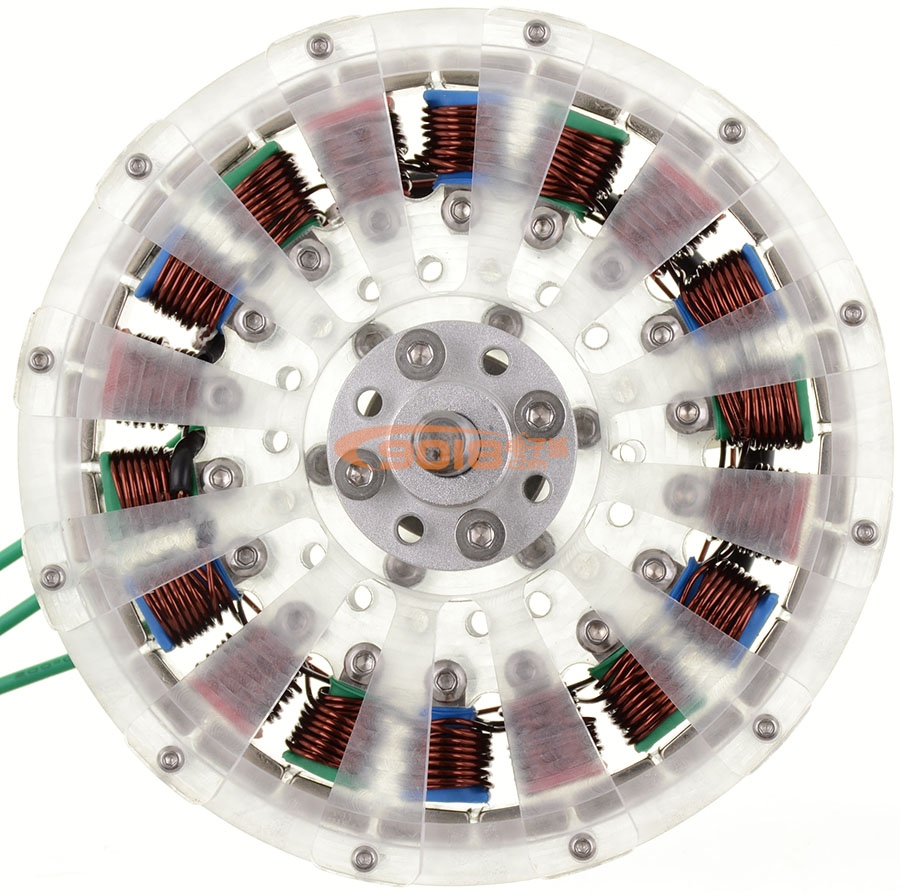

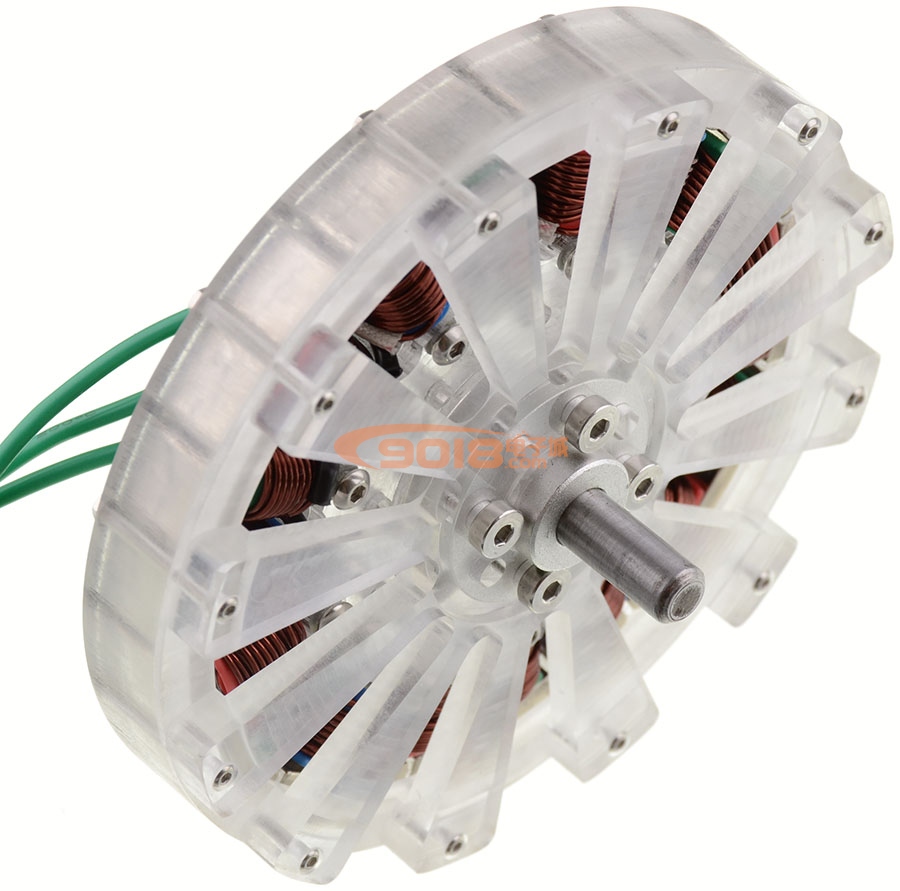

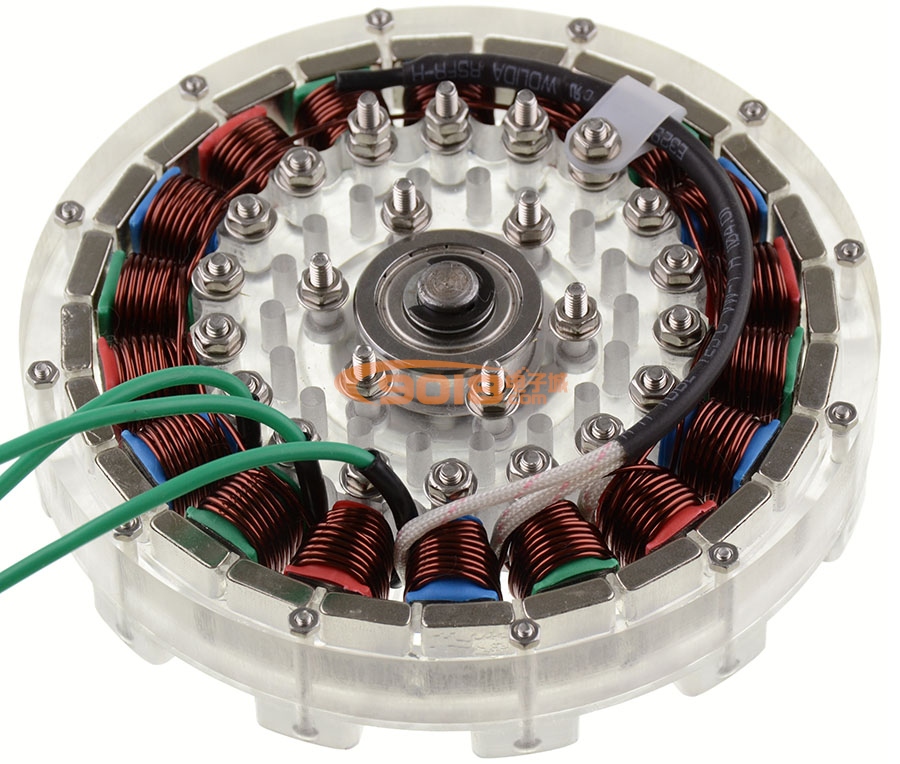

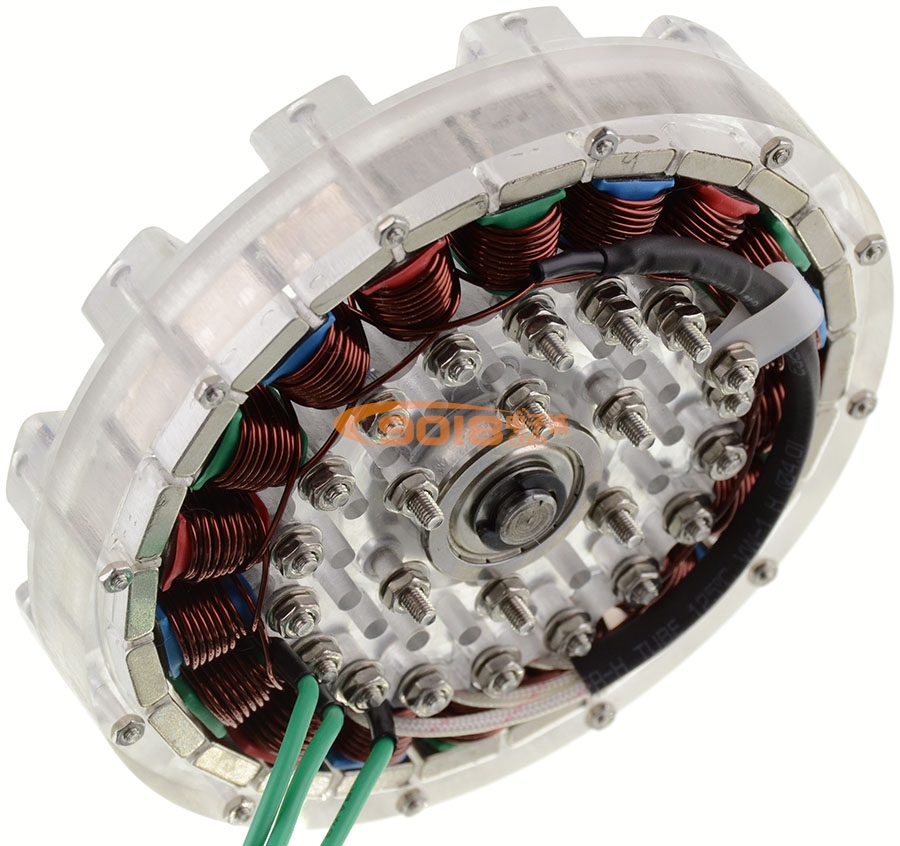

产品图片:



18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组

18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
18N24P盘式无刷电机 8MM转轴 扁平多极型马达 直径112*22MM 成品含绕组
